395.4亿晶体管!红外线下的AMD 64核心霄龙

番茄系统家园 · 2022-05-02 01:56:03

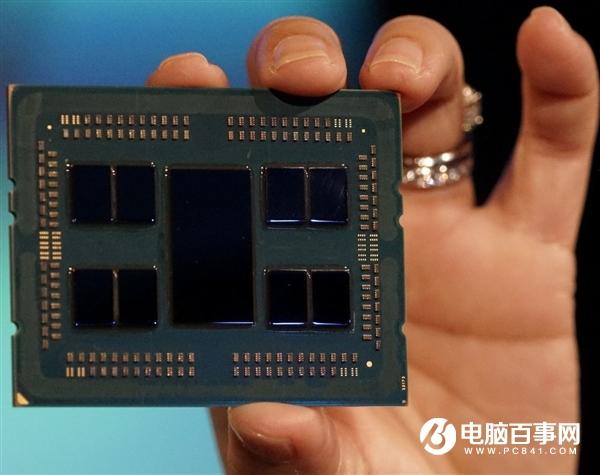

最多64核心128线程的AMD EPYC霄龙处理器大家都不陌生,这样的“裸照”(去掉散热顶盖和钎焊散热材质)也都见过很多次了:

395.4亿晶体管!红外线下的AMD 64核心霄龙

但是这样的你见过吗?

395.4亿晶体管!红外线下的AMD 64核心霄龙

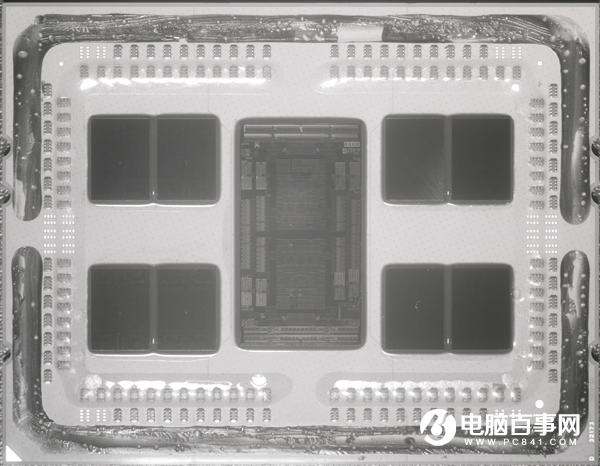

这是德国硬件媒体HardwareLuxx的大神级人物OC_Burner的作品, 通过将一颗AMD霄龙置于红外线下,得到了芯片内部层次的图像。

中间部分最大的是I/O Die(IOD) ,14nm工艺, 两侧共八个小的则是CPU Die(CCD) ,7nm工艺,每个8核心,总计64核心。

395.4亿晶体管!红外线下的AMD 64核心霄龙

395.4亿晶体管!红外线下的AMD 64核心霄龙

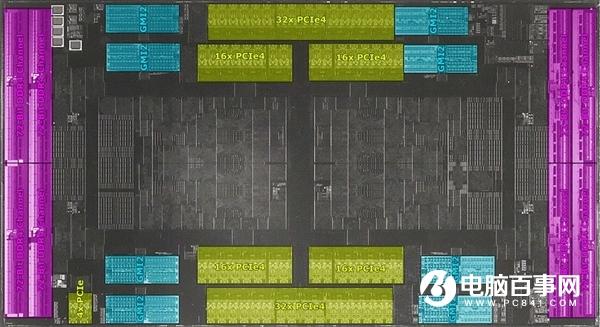

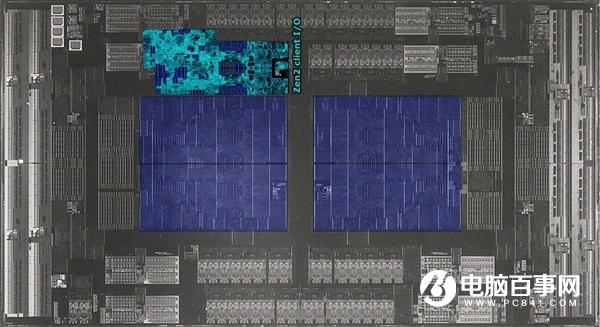

这是一个IOD的红外照, 左右两侧红色的是分成八组的八通道DDR4内存控制器,总位宽576-bit,中间上下黄色的是PCIe 4.0控制器,总计128条,蓝色部分则是GMI2总线控制器,用来连接Infinity Fabric。

二代霄龙的晶体管数量和核心面积也终于有了确切数字: 每个CCD 39亿个晶体管、74平方毫米,IOD 83.4亿个晶体管、416平方毫米,总计395.4亿个晶体管、1008平方毫米!

395.4亿晶体管!红外线下的AMD 64核心霄龙

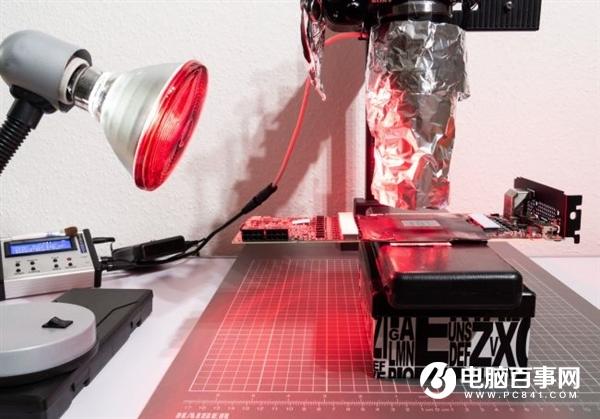

就是用它拍出来的
