其实主板电源跳线也很简单。

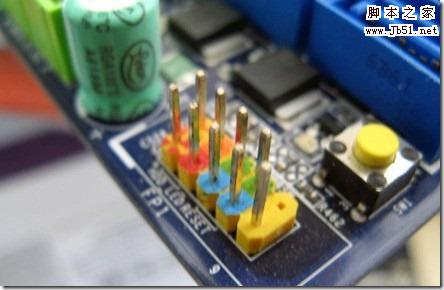

先在主板一角找到这个9Pin定义开关/复位/电源灯/硬盘灯。
9Pin的开关/复位/电源灯/硬盘灯跳线是目前最流行的一种方式，市场上70%以上的品牌都采用的是这种方式，慢慢的也就成了一种标准，特别是几大代工厂为通路厂商推出的主板，采用这种方式的更是高达90%以上。
然后再来看我们的接口。
电源接线
电源指示灯
重启接线
硬盘灯
一般主机面板上也就这四组线了。
OK。下面就是重要信息了。

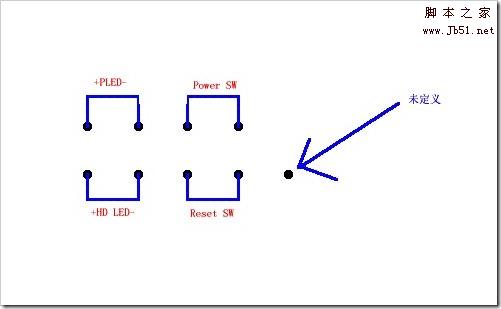

如上图，这一组跳针10缺1，而这个缺一刚好就是给我们做了一个定位标，找到缺针位，然后就按图上画的位置插就行了。
口诀如下：
1、缺针旁边插电源
2、电源对面插复位
3、电源旁边插电源灯，负极靠近电源跳线
4、复位旁边插硬盘灯，负极靠近复位跳线
OK。这下该没问题了吧。
