P35A01主板开机电路部分电路图
番茄系统家园 · 2022-11-10 09:04:03
P35A01主板前置控制面板电路图：
如本文图看不清（因页面规格限制，所以进行了手动调节），可鼠标右击图片另存为到本地进行放大查看。

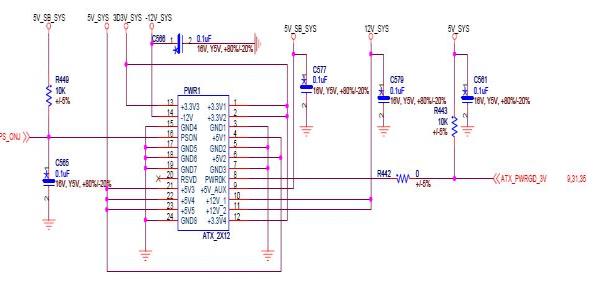

P35A01主板开机电路图：
