外星人Alienware 17R4笔记本怎么拆机取出主板?
番茄系统家园 · 2022-11-02 00:51:38
Alienware 17 R4笔记本想要拆机拿出主板，了解主板各种接口，对于更换内存硬盘电池还是有指导意义的，该怎么拆机呢？下面我们就来看看详细的图文教程。

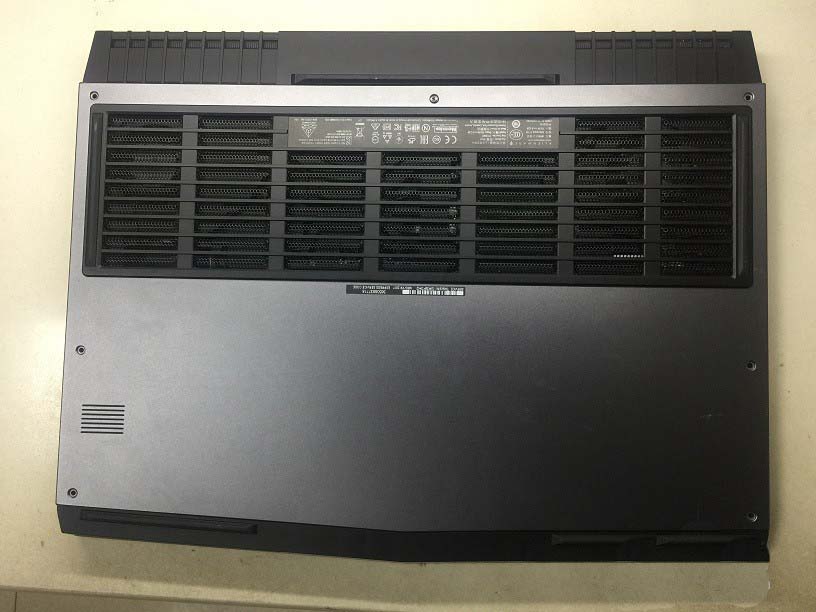

1、这款机器主板是固定在C壳上的，先拆后盖。

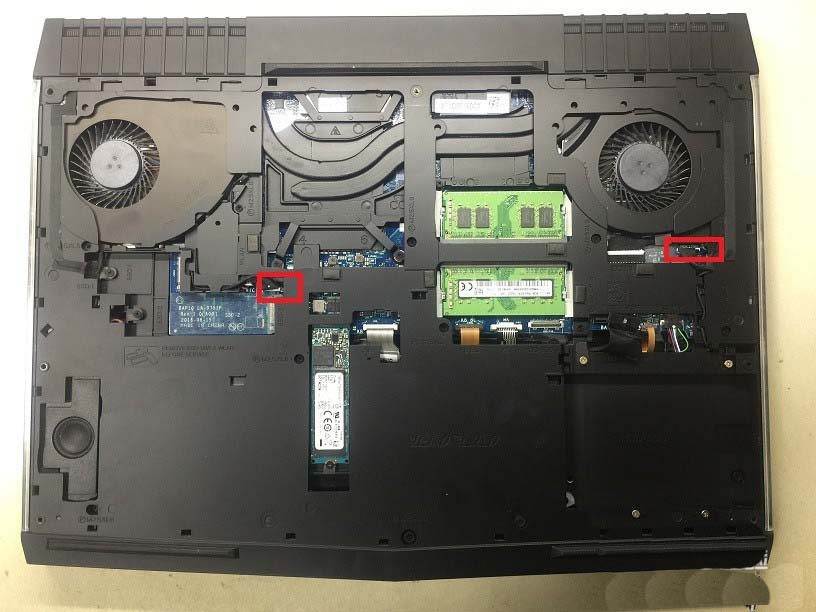

2、后盖拆开露出内部构造，两个DDR4内存插槽，两个M.2接口，走的Nvme协议，一个SATA接口。

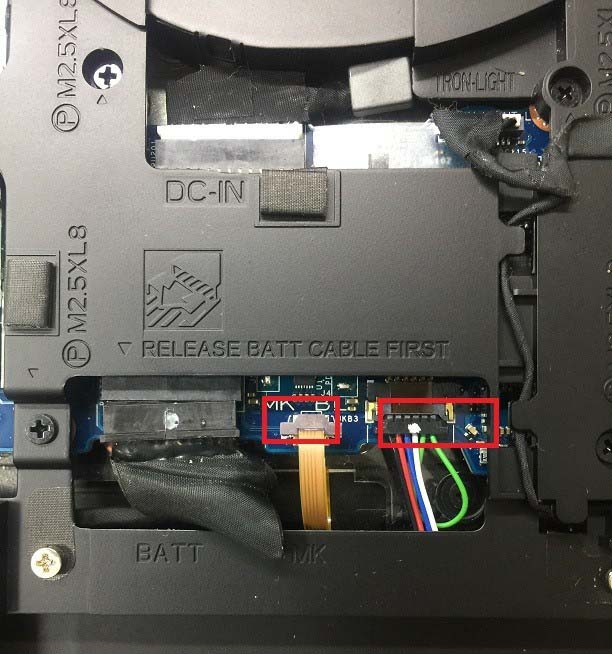

3、首先断开内置电池排线。
4、卸下硬盘，断开和主板连接的各种排线，键盘，背光，两侧灯条等等。

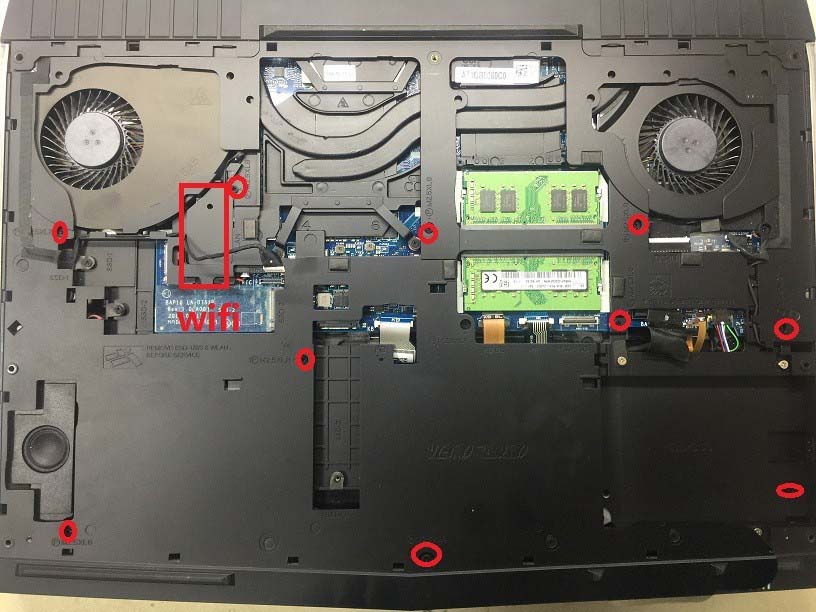

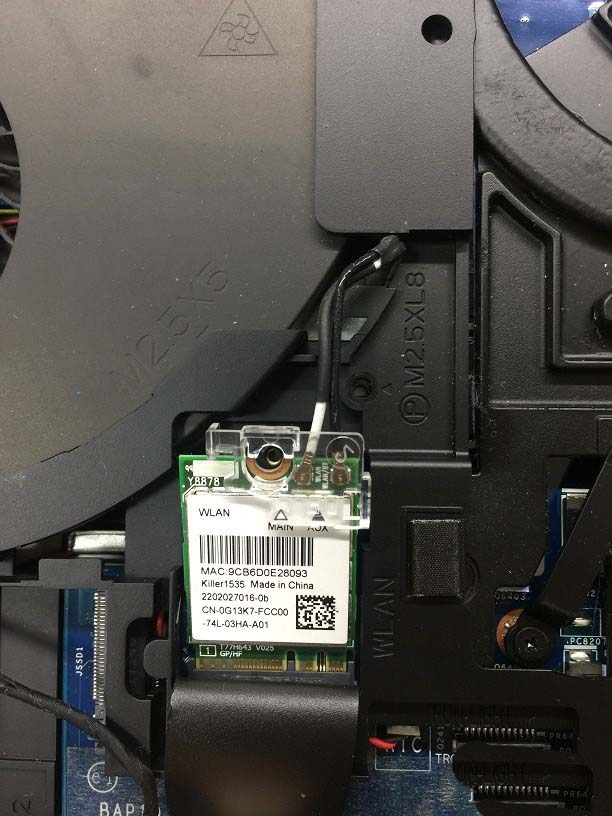

5、用十字螺丝刀卸下红圈中的螺丝，和无线模块。

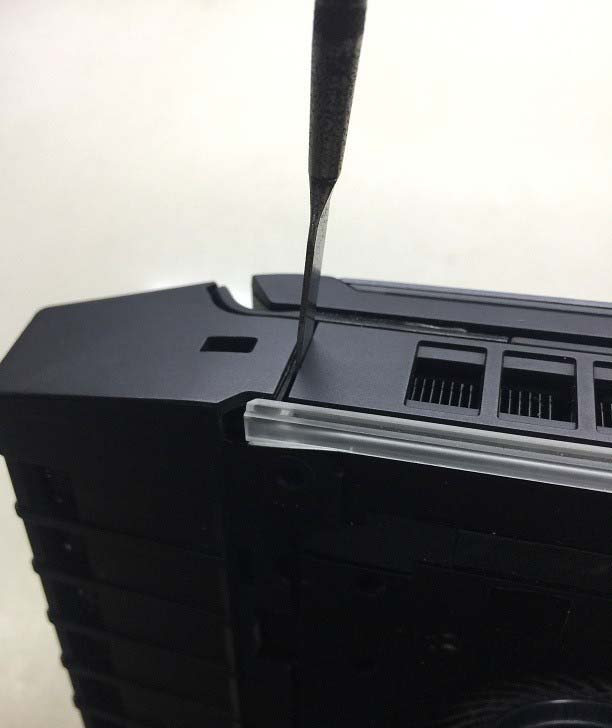

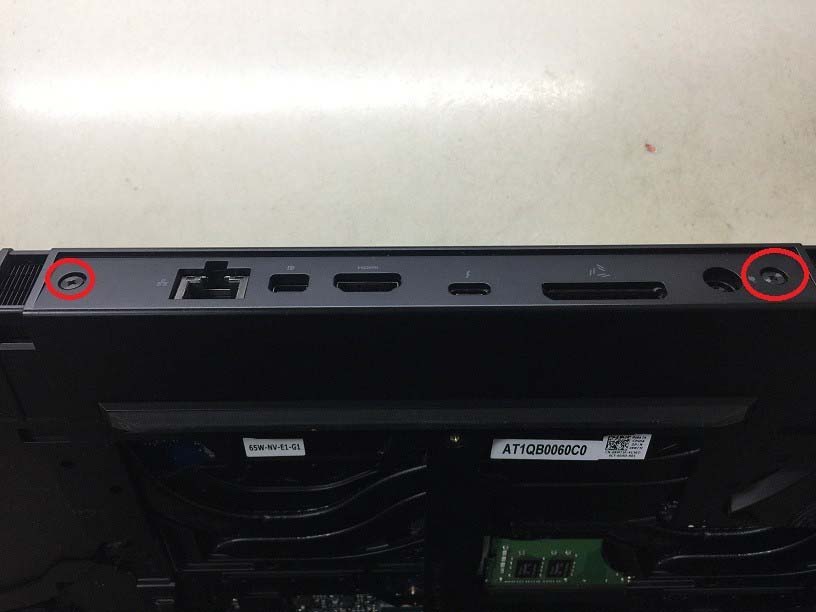

6、找到固定顶盖红圈两颗螺丝，卸下螺丝，轻轻撬出顶盖。

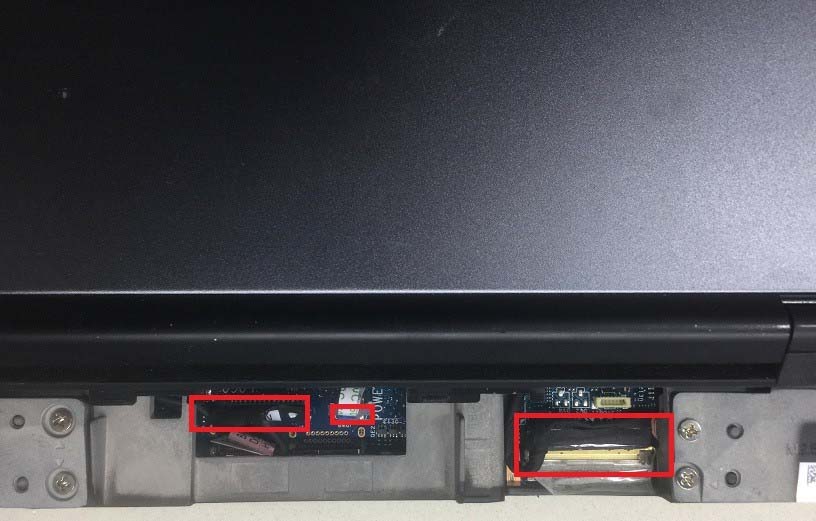

7、顶盖拆掉后，反转机器正面，断开红圈中的屏线等和主板的连接。

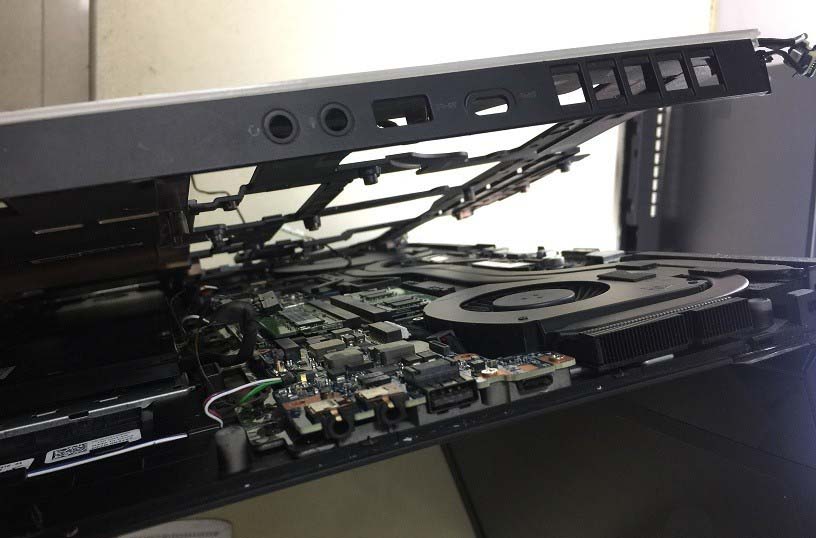

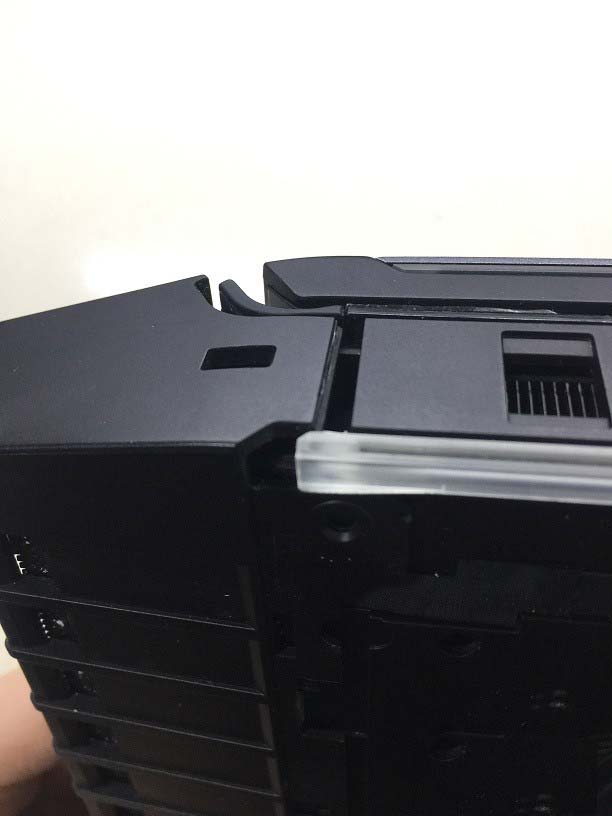

8、拿个硬卡片从机身周围轻轻划开C壳，让C壳分离。

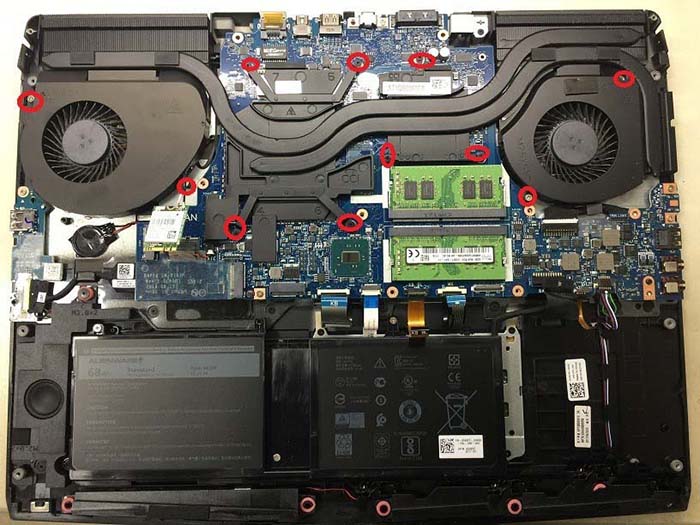

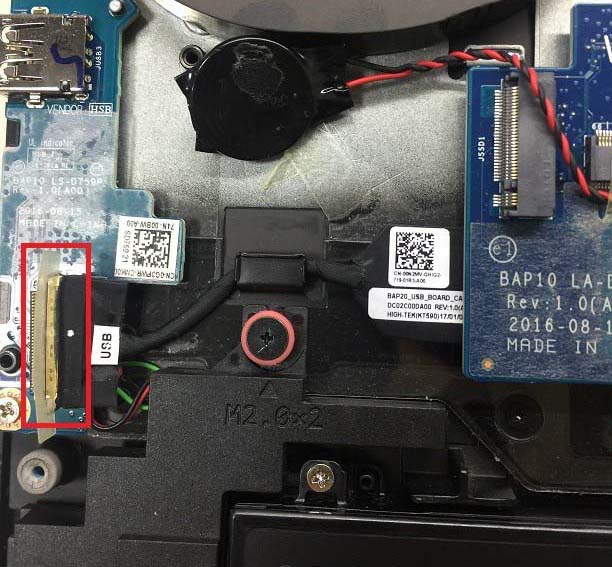

9、开始拆散热铜管和风扇，然后取下固定主板的螺丝和触摸排线，断开USB小板的连接。

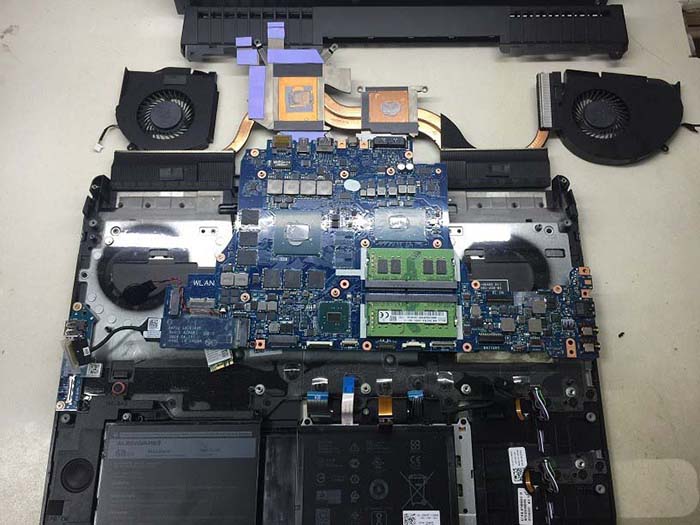

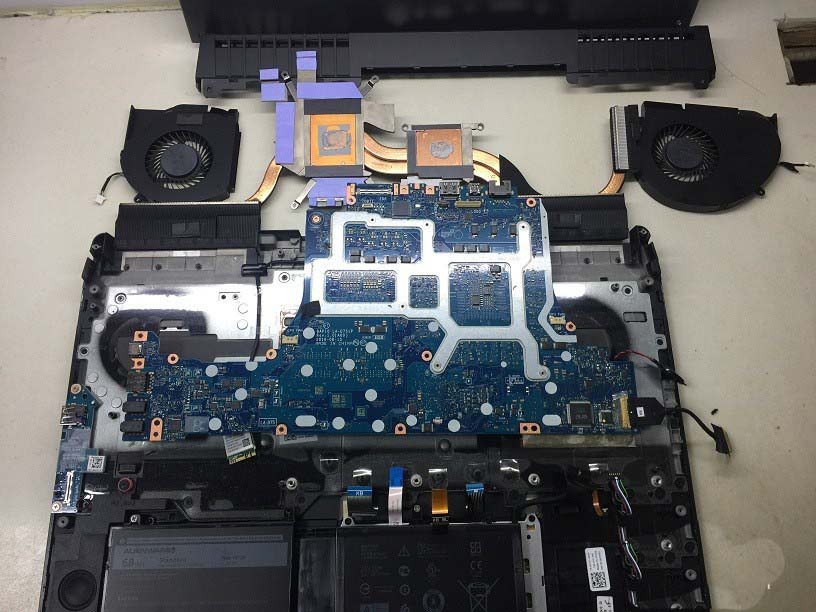

10、至此，就可以拿出主板了。
以上就是外星人Alienware 17R4笔记本拆机高清大图分享，希望大家喜欢，请继续关注。
