主板电路故障修复一例
番茄系统家园 · 2022-11-06 05:20:26
朋友对自己的计算机很是爱护，只是每天傍晚让它完成一两个小时的任务，从不搞什么半夜“机”叫。但最近几天，计算机竟然变成工作狂，妄想24小时连轴工作，出现了一插电源线就开机，但无法关机的情况。朋友赶紧给经销商打电话，对方称故障可能源于主板，但由于已经过了保修期，需要支付200元左右维修费。朋友有些舍不得，于是向我求救。
笔者懂一些浅显的计算机知识，经过分析和测量，我发现原来是主板上的Q2（Q2是个三极管）短路了，所以引起的开机电路故障。为什么Q2短路会使计算机无法关机呢？下面，我结合这款主板的电路图（如图），向大家介绍一下。

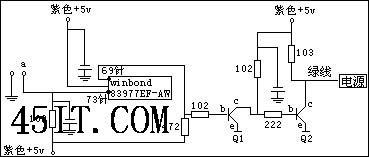

如图，开机前由紫色线向主板的各个芯片提供了多组+5V电压，a点下面的两根插针是Power-On，在开机前a点有3.3V电压，图中中心标记有Winbond的芯片是华邦的I/O芯片，标记为102、103、222、472的小长方行都是电阻，Q1和Q2是主板上的两个三极管。在开机前Q1一直导通，因为Vbe≥0.7V，Vce=0.3，Q2的b极电压由于Q1的导通，被拉低，使Q2的Vbe
注：三极管的作用是放大、调制、振荡，一般用来作开关用。三极管是电流控制型元件，用字母“Q”表示，一般主板上用的三极管大多是硅管，而硅管又分为NPN型和PNP型，图中Q1、Q2采用的就是NPN型二极管，NPN型二极管的导通状态是Vbe≥0．7V，Vce＝0．3V；NPN型二极管的截止状态是Vbe＜0．7V，Vce＝Vcc。
