PCI-E插槽测试点及其电路图

番茄系统家园 · 2022-11-05 01:40:18

PCI-E插槽测试正面图见下图。

其中B1、B2、B3、A2、A3脚为12V供电脚，A9、A10、B8为3.3V供电脚，A11为PWRGD即电源好信号，低电平时为PCI-E设备提供复位信号。A13、A14时钟测试点。

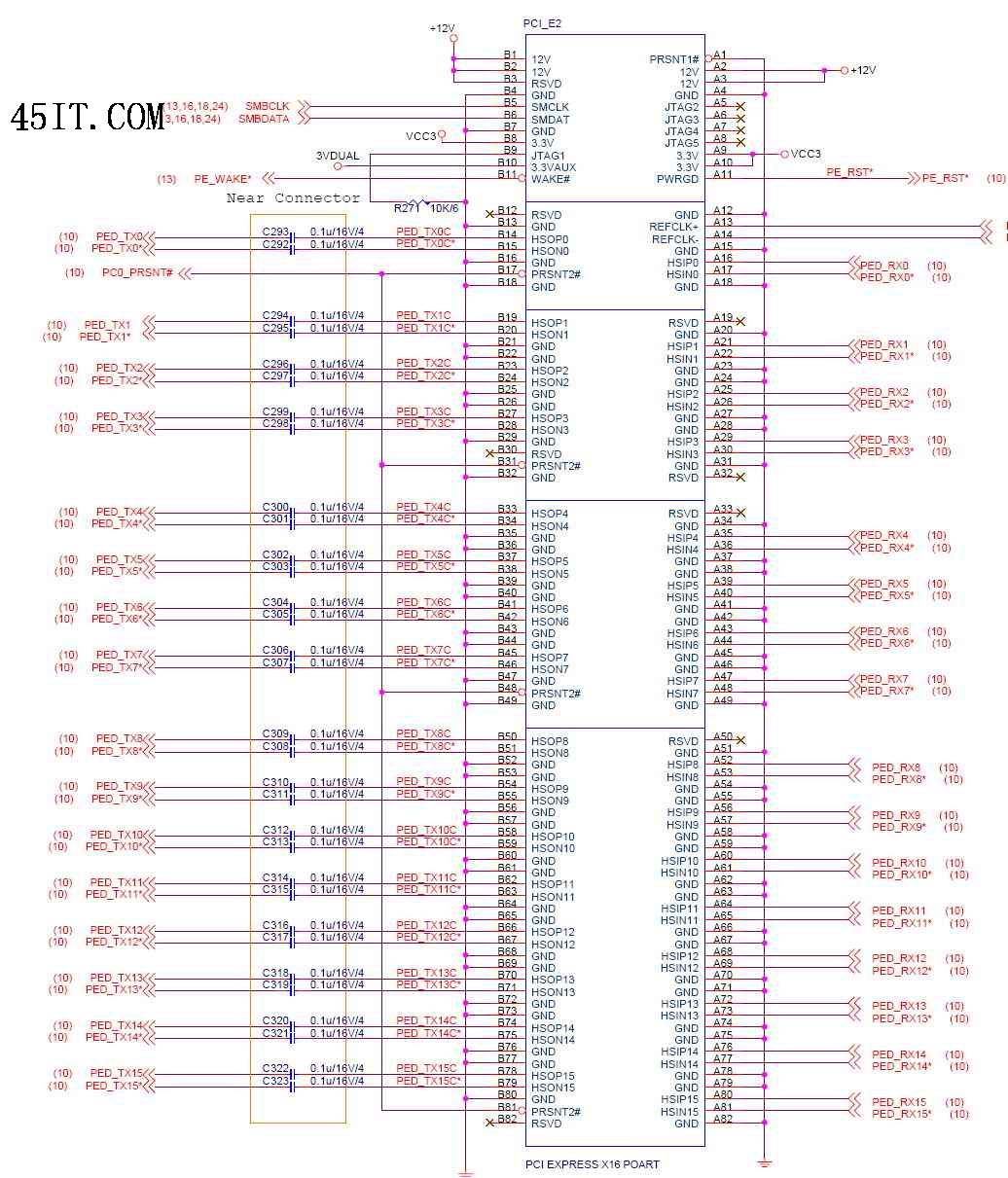

PCI-E插槽定义图：

PCI-E插槽测试点及其电路图
