MS-7228主板PCI-E 16X无显维修一例
番茄系统家园 · 2022-11-02 08:33:34
MS-7228 PCB：10 754+NF6100+NF410+W83627EHF

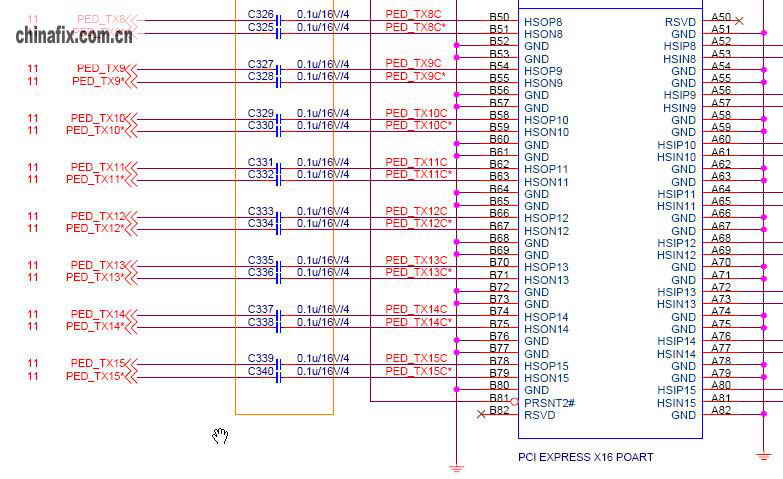

此主板故障为PCI-E16X无显示，查电压，频率等均正常，量PCI-E至北桥之间的耦合电容，发现C336北桥一端无值，指压北桥后有正常的数值读出。判断为北桥空焊，重新加热后OK。。
PS：此类电容漏电也会引起PCI-E无显。可在开机情况下，量测电容的电压来判定。
