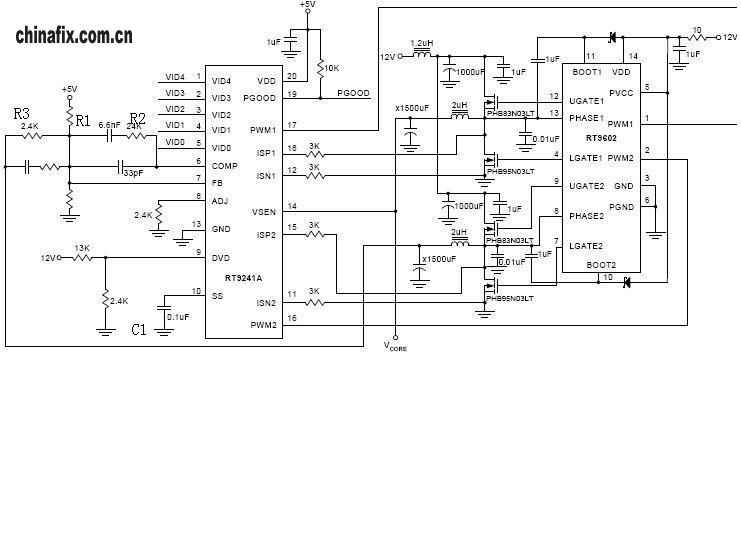

RT9241电源IC在线测试数据
番茄系统家园 · 2022-11-05 02:07:34
9241关键引脚实验:
1: 10脚SS端
A、 断开SS端所接外接电容,无VORCE. 如果关机后立即开机,就有VORCE.几秒种后当但主板上残留电压放电完毕后再开机,就没有VORCE. 结论：SS端不能开路
B、 在SS端接一电阻到地,开机,没有VORCE 结论：SS端不能漏电、短路
C、在SS段接一比较大的电容，开机，能有VORCE。观察10脚电压，在开机时是缓慢上升的。因为电容增大了，充放电时间常数增大，所以能够看但10脚电压的缓慢上升。 结论：SS端外接电容容量无严格要求（尚待考证）
取掉SS脚电容后，各关键引脚电压变化：
10脚SS：电压为0V。正常时为5.5V 7脚FB为0V，正常时为1.9V 6脚COMP 为5.5V 正常为时1.9V
2： 6脚COMP 7脚FB
A： 取掉7脚到正5V之间的电阻，仍然有正常值的VORCE输出。
B： 取掉R2，仍然有正常值的VORCE输出。
C： 取掉6、7脚之间的33PF电容，还是有正常的VORCE输出
D： 取掉R3，没有VORCE输出
