用示波器判断显卡BIOS是否正常
番茄系统家园 · 2022-06-13 09:12:05

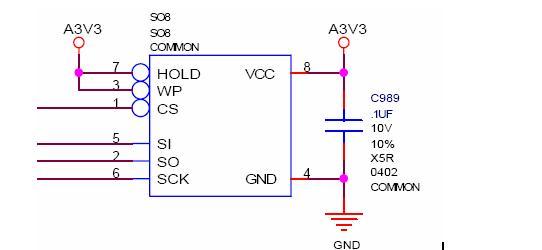

正常时，用示波器测量其CS脚，应该有两次波形，说明GPU选中ROM，ROM返回数据。
如果没有波形，在以上供电和时钟，以及C、A、D线二极体值都正常的情况下，说明GPU坏。
如果有一次波形，说明GPU已经选中BIOS，BIOS未能正常返回数据，此时要么是BIOS有问题，要么就是GPU坏。
