Altium Designer 13中元件如何快速标号？
番茄系统家园 · 2022-10-10 05:49:07
Altium Designer 13是一款非常专业的电路设计软件，它可以设计原理图和电路仿真等功能，那么，Altium Designer 13中元件如何快速标号呢？下面就是如何在Altium Designer 13中元件快速标号的操作步骤，一起往下看看吧！
方法步骤

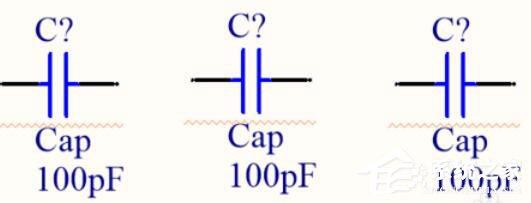

1、在放置元件在原理图中的时候，许多没有编辑序号的元件很多，手动标号很麻烦；

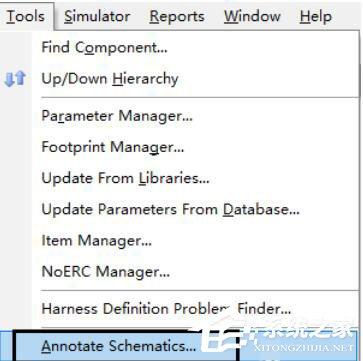

2、点击Tools 选择annotate schematic；

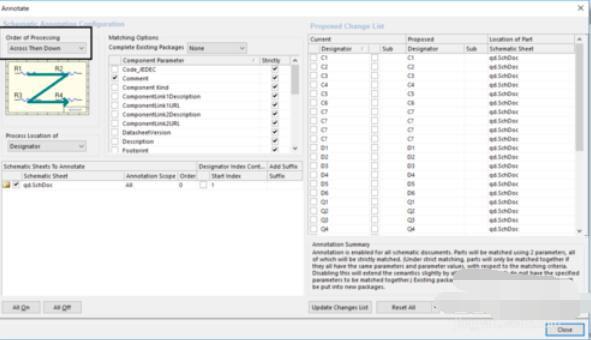

3、在弹出的对话框上选择标号的顺序；

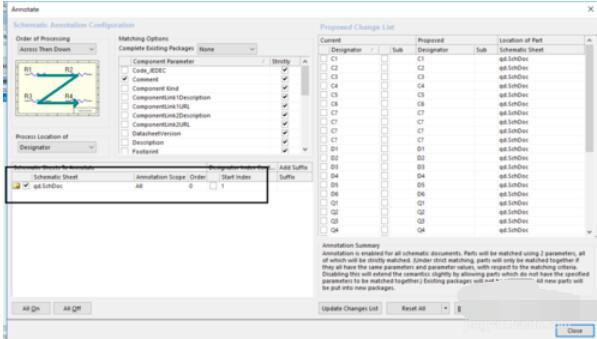

4、选择要标号的原理图；

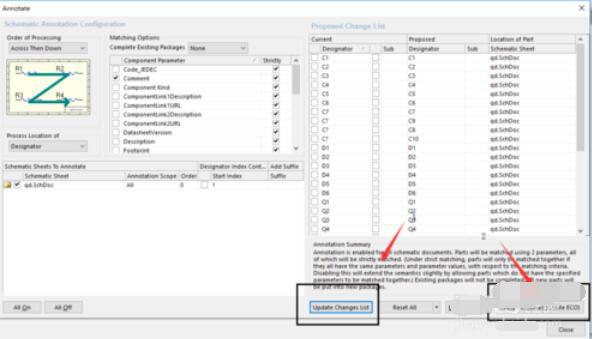

5、点击更新列表，再点击改变；

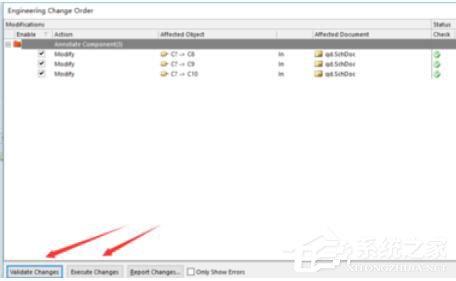

6、再在弹出的对话框点击validate change，之后点击执行改变；

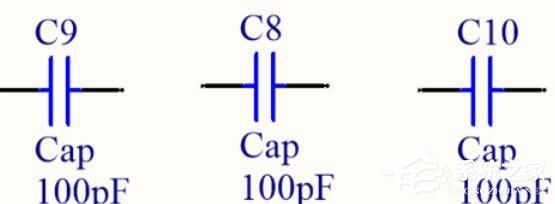

7、返回到原理图中，元器件已经自动标号完成。
以上就是如何在Altium Designer 13中元件快速标号的详细操作步骤，按照上面的操作步骤来，你就可以轻松的在Altium Designer 13中元件快速标号啦！
