Edraw Max怎么绘制3D网络图模型图?
番茄系统家园 · 2022-04-26 09:48:21
3D网络图包含3D网络形状和计算机设备形状以创建立体效果的网络图，可以展示网络布局方式。Edraw Max设计软件包含的网络图模板制作3D网络图，下面利用一个实例说明制作过程，操作如下：
- 软件名称：
- 亿图图示专家 Edraw MaxV7.9 中文官方安装版+特别补丁
- 软件大小：
- 38.62MB
- 更新时间：
- 2015-04-22
1、双击打开Edraw Max设计软件，按照以下步骤，新建--->网络图--->3D 网络图，如下图所示：

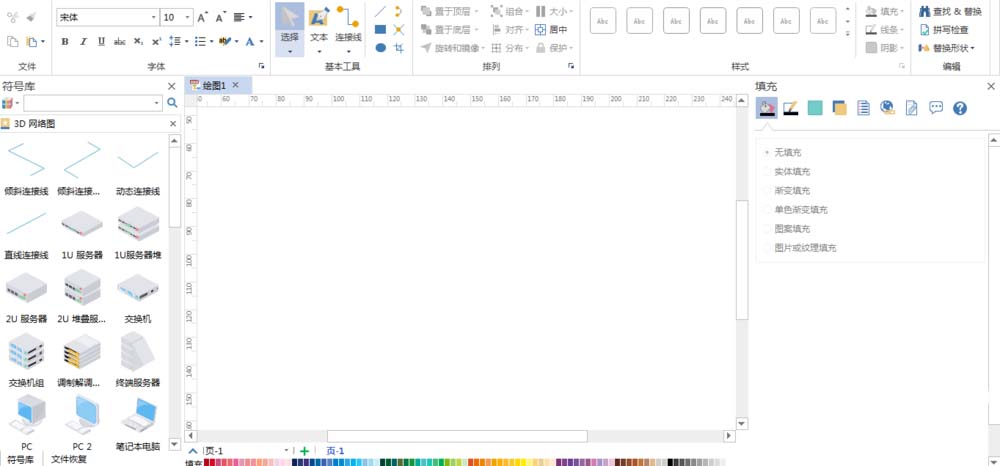

2、选择3D 网络图，点击“创建”图标，创建空白的画布，如下图所示：
3、在3D 网络图中拖一个2U 堆叠服务器到画布上，调整位置和大小，如下图所示：
4、再次拖一个网关、防火墙和Internet图到画布上，如下图所示：
5、将上述四个图标利用连接线连接起来，如下图所示：
6、再将网络安全体系到画布上，预览该模型图，如下图所示：
