solidworks怎么画螺旋线? sw画螺旋线的技巧
番茄系统家园 · 2022-07-28 01:49:47
螺旋线就像日常生活中看到的弹簧一样，一圈一圈的螺旋上升，绘制过程需要先绘制一个圆来作为基准，再通过设置一些参数来确定螺旋线的形状，下面我们就来看看solidworks画螺旋线的技巧。
- 软件名称：
- SolidWorks 2020 x64 中文免激活绿色精简版2.7GB(附使用方法+正式版)
- 软件大小：
- 2.7GB
- 更新时间：
- 2020-04-13

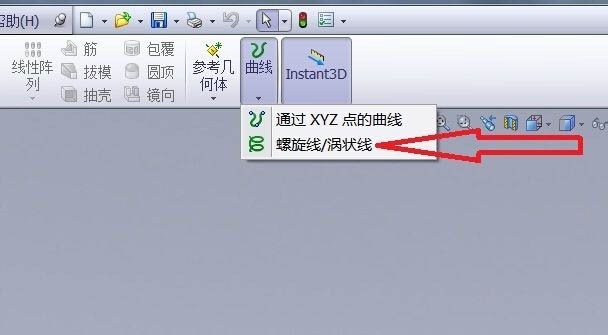

找到螺旋线命令，如图所示

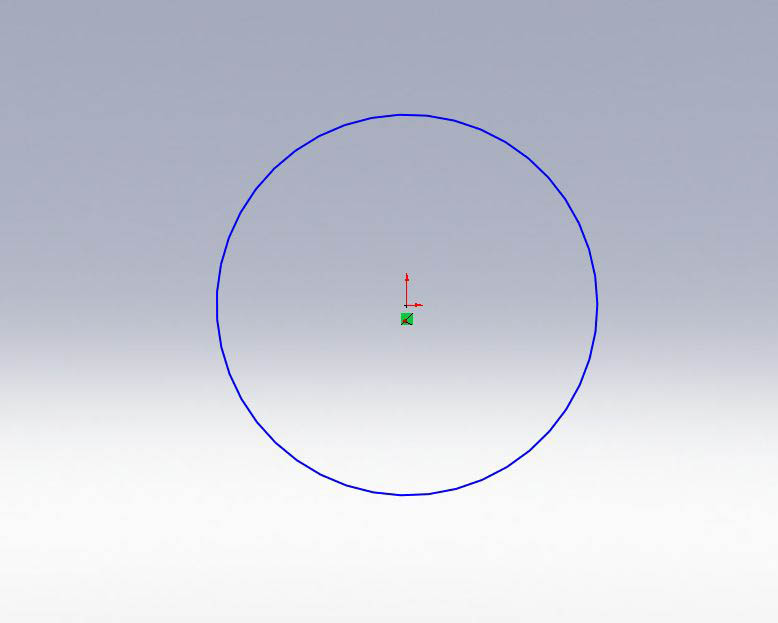

点击草图绘制命，会跳到草图绘制界面，如果之前有绘制好的的圆或者圆弧，就可以直接依据绘制好的圆弧或圆作为螺旋线的基准。

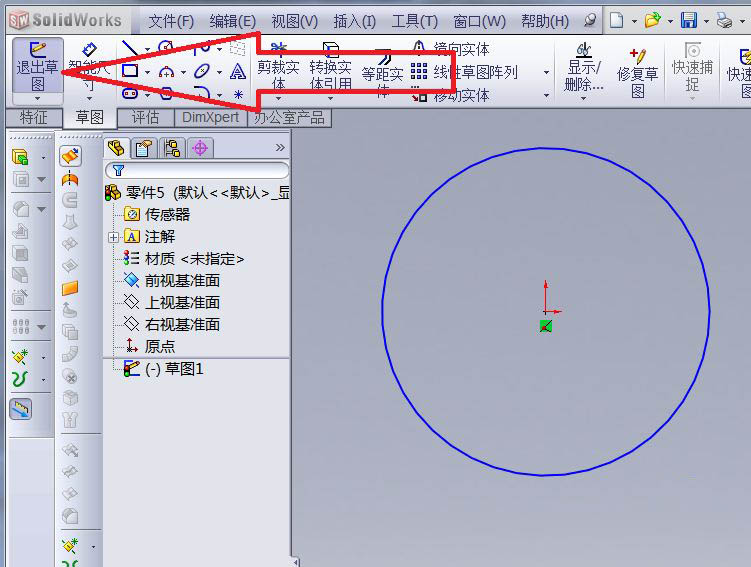

圆绘制好后，点击退出草图。会跳到螺旋线绘制界面

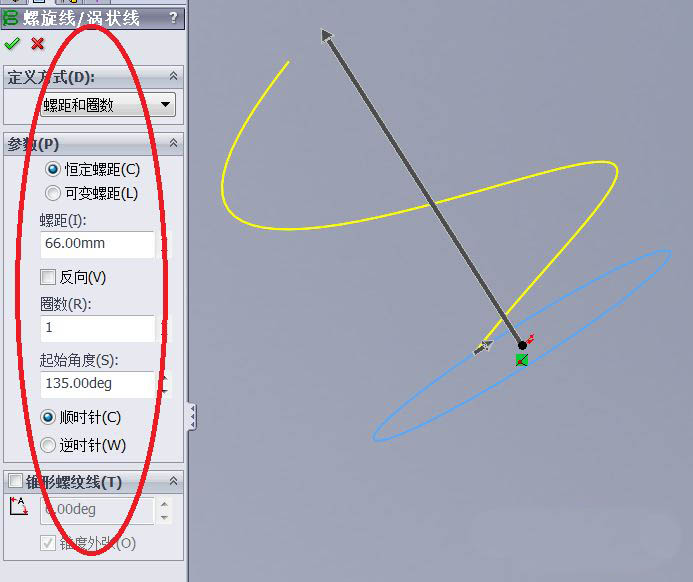

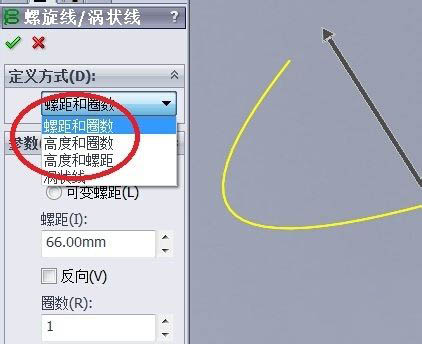

可以看到左边对话框中，一些可以设置的参数
小编选择了通过高度和圈数来设置螺旋线的形状，也可以通过其他两种方式

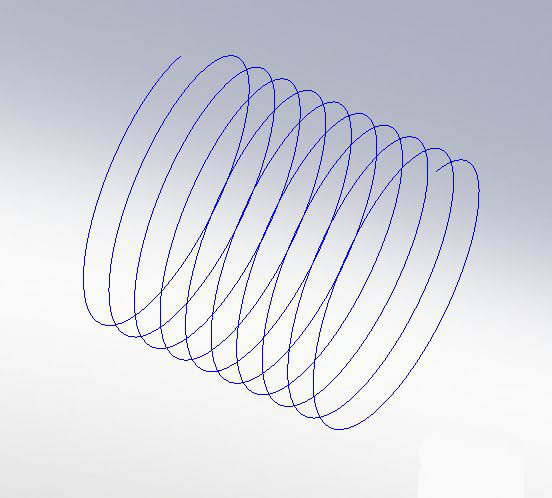

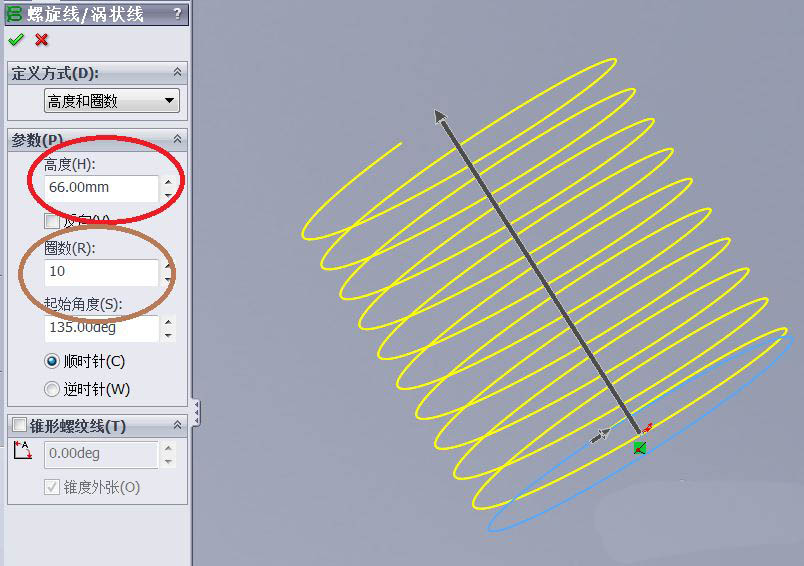

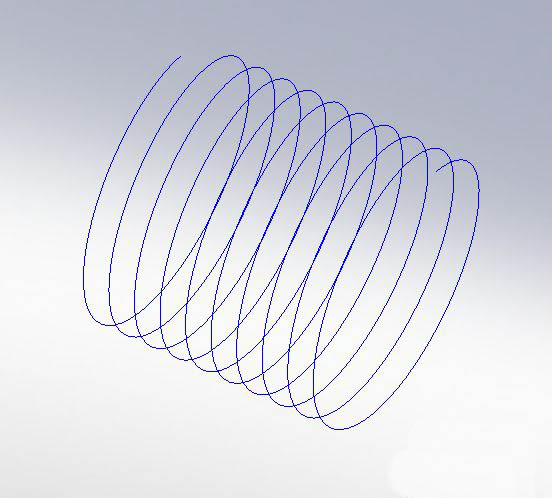

高度设置为66mm，圈数设置为10圈

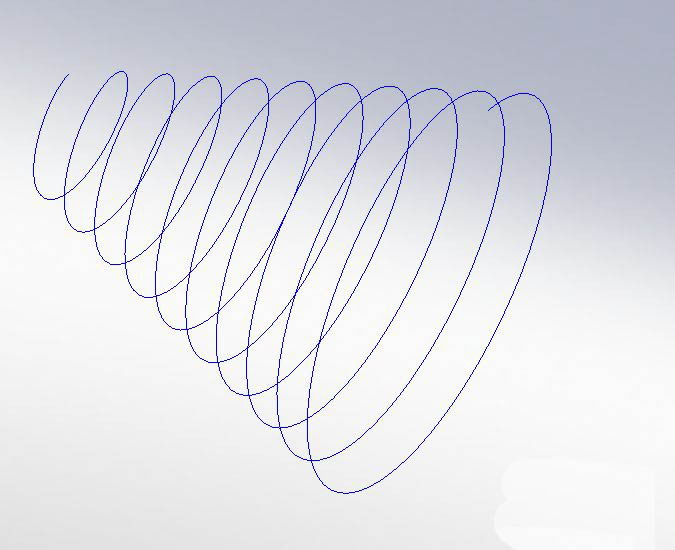

也可以把螺旋线设置成锥状，如图所示
以上就是sw画螺旋线的技巧，希望大家喜欢，请继续关注。
