如何使用power designer建立UML组件图?power designer创建UML组件图的教程
番茄系统家园 · 2022-09-04 12:24:38
如何使用power designer建立UML组件图?很多朋友可能还不知道Power designer中创建UML组件图的方法，今天小编就为大家带来了关于Power Designer创建UML组件图的具体操作方法，感兴趣的朋友快来下载使用吧。
- 软件名称：
- Power Designer v15.1 汉化特别版
- 软件大小：
- 283MB
- 更新时间：
- 2018-05-17
power designer创建UML组件图的教程
我们先打开powerdesigner，点击【文件】菜单，再选择【新建模型】

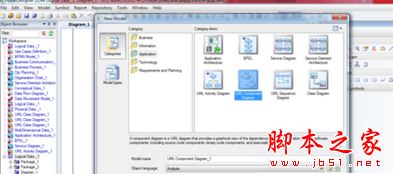

然后在【新建模型】界面，在【类型】中选择【应用】，在【类型项】中选择【UML组件图】，然后点击【OK】

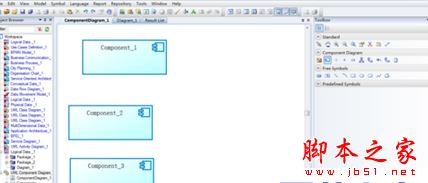

接着在右侧的工具栏中，在【组件图】下点击【组件】图标，然后在主窗口上点击一次，就生成一个组件

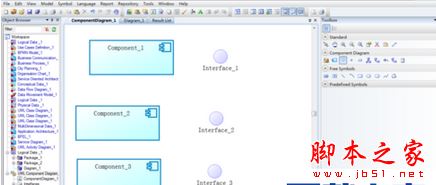

这时我们在右侧的工具栏中，在【组件图】下点击【接口】图标，然后在主窗口上点击一次，就生成一个接口

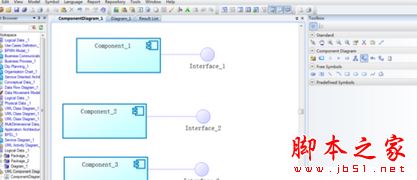

在右侧的工具栏中，在【组件图】下点击【实现】图标，然后在主窗口上点击一个组件对象，然后拖动鼠标连接到一个接口对象，从而建立接口与组件的实现关系。

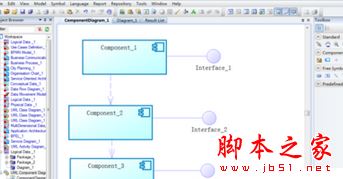

最后一步在右侧的工具栏中，在【组件图】下点击【依赖】图标，然后在主窗口上点击一个组件对象，然后拖动鼠标连接到另一个组件对象，从而建立组件间的依赖关系。
以上便是小编为大家分享的关于Power Designer创建UML组件图的具体操作方法，希望能够帮到你，持续发布更多资讯，欢迎大家的关注。
