CATIA怎么进行零件拔模? CATIA拔模命令的使用方法
番茄系统家园 · 2022-07-26 09:25:50
CATIA的功能十分强大，是专门用来做三维设计的，里面设及的模块也比较多，完全可以满足绝大多数物体的3D建模，对于刚入门的学者来说，还是需要掌握基础的操作，对于常量的拔模CATIA如何设置呢？下面我们就来看看详细的教程。
- 软件名称：
- DS CATIA Composer R2020 HF7 中文免费版(附补丁文件+教程) 64位
- 软件大小：
- 1.87GB
- 更新时间：
- 2021-05-08

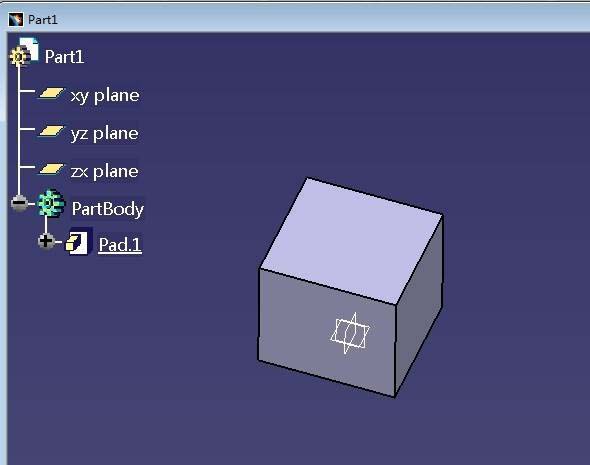

打开CATIA软件，并选择其中一个平面打开草图编辑器，通过凸台功能绘制如下实体模型。

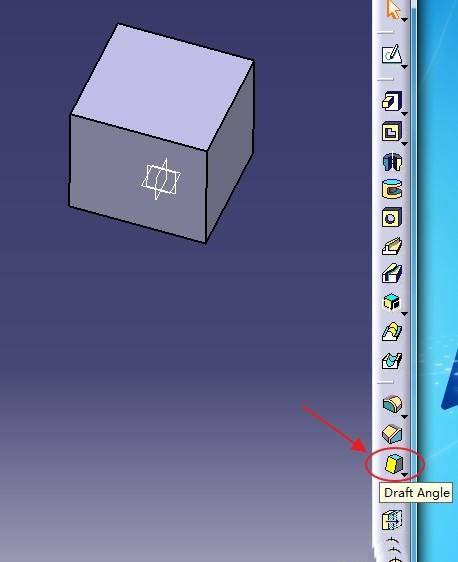

下面我们对该方体的前表面进行拔模处理，点击右方工具栏中的“Draft Angle”拔模角度按钮。

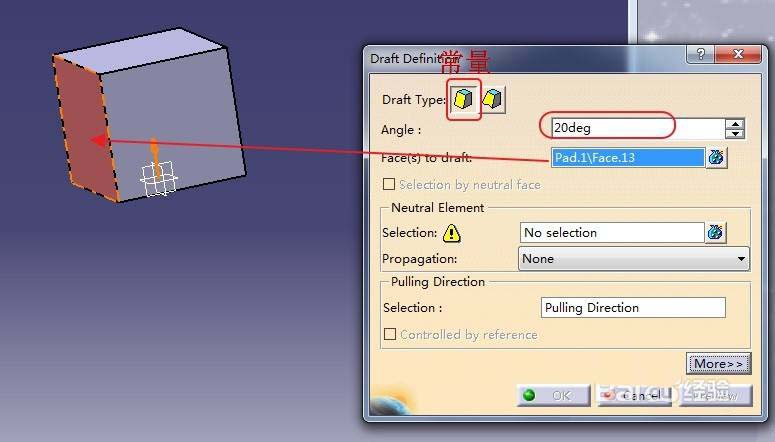

随后弹出拔模角度定义窗口，在拔模类型中选择第一个，也就是常量模式，在拔模角度输入需要拔模的角度大小，这里输入20deg， 在需要拔模的面中选择前表面。

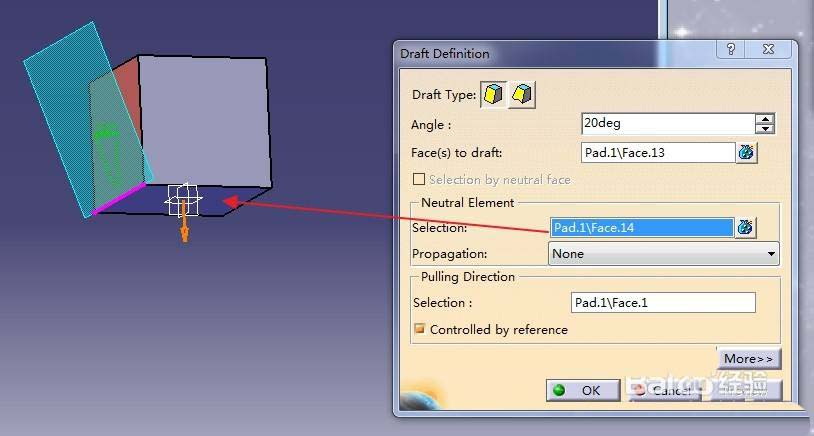

在“Neutral Element”中立元素中，选择方体底面为中立面，即保持不变的面，点击“preview”进行预览。

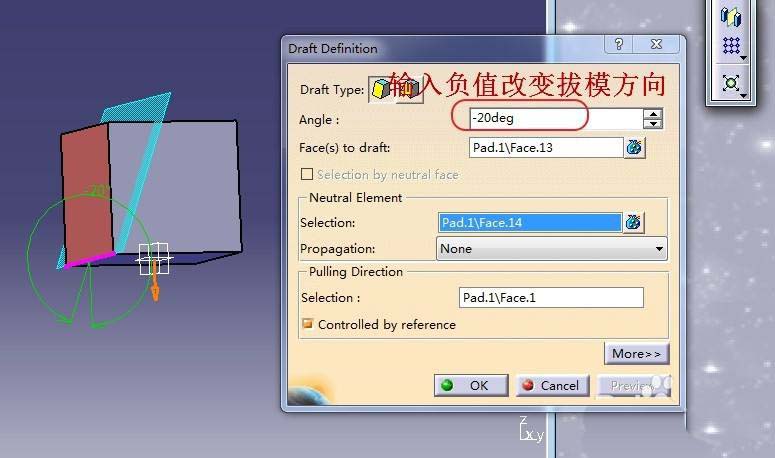

这时候如果发现方向不对，可以更改角度，将其改为负数即可，再次点击“preview”进行预览。

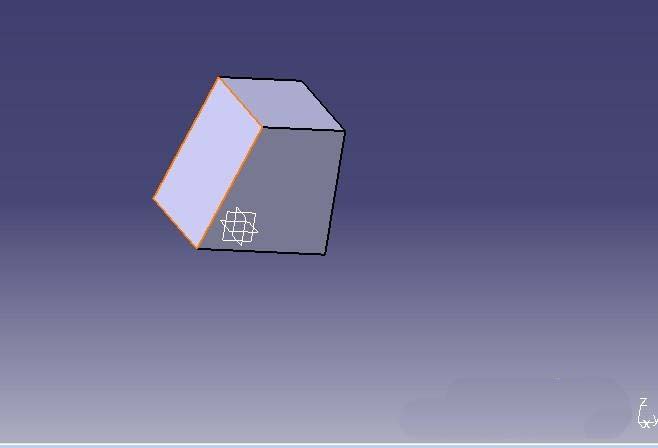

点击OK，此时就会发现该前表面已经拔模成功了。
以上就是CATIA拔模命令的使用方法，希望大家喜欢，请继续关注。
