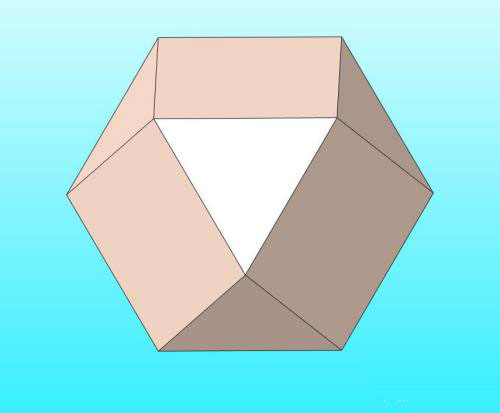

Creo 8.0怎么创建立方八面体？立方八面体是阿基米德多面体中的一种，它是由8个正三角形和6个正方形组成的多面体，下面我们就来看看详细的创建方法。
- 软件名称：
- PTC Creo 6.0.6.0 简体中文正式版(附安装教程) Win64位
- 软件大小：
- 5.86GB
- 更新时间：
- 2021-03-01

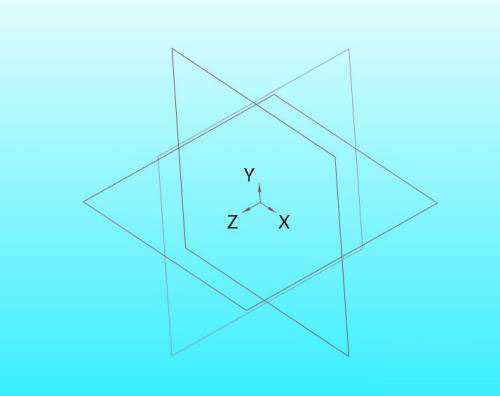

打开待创建立方八面体的空白模型，我们将在模型中创建阿基米德多面体中的立方八面体。

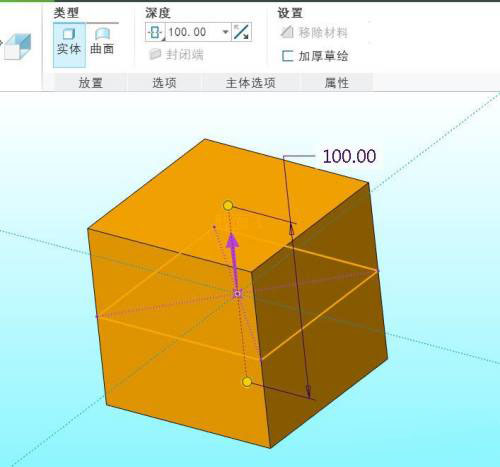

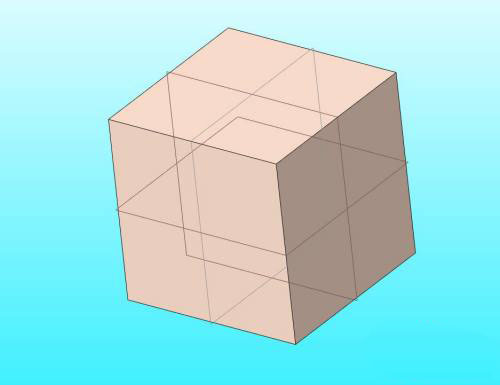

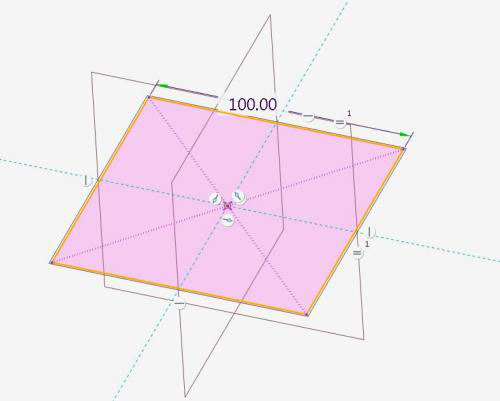

首先，使用拉伸特征创建一个100x100x100的立方体，如下图所示。

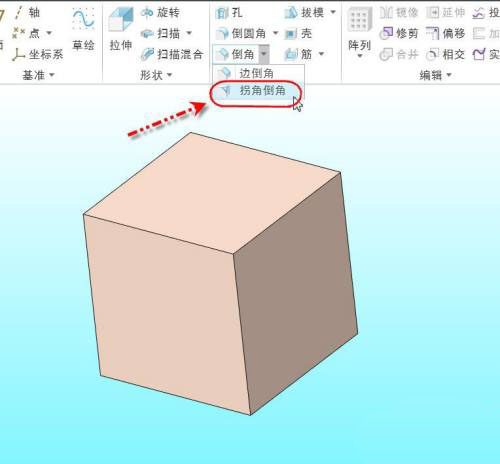

从【模型】选项卡中点击并展开【倒角】下拉菜单并选择【拐角倒角】，打开拐角倒角操控面板，如图所示。

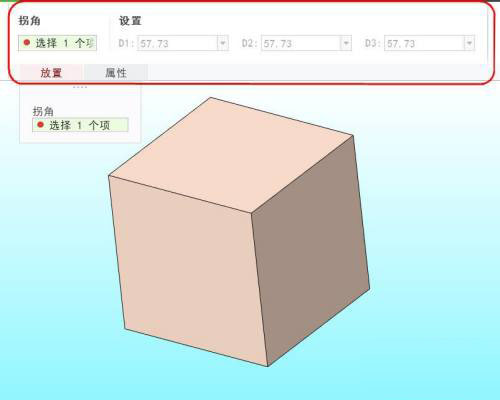

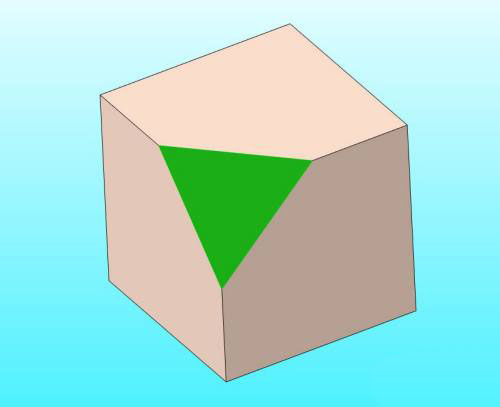

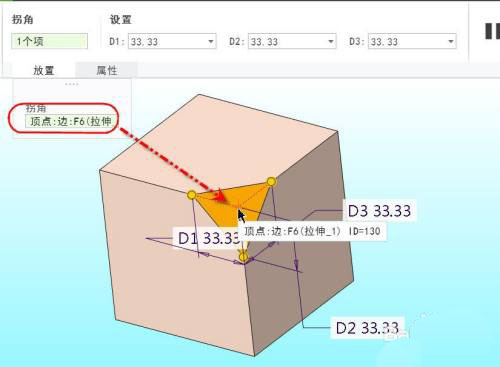

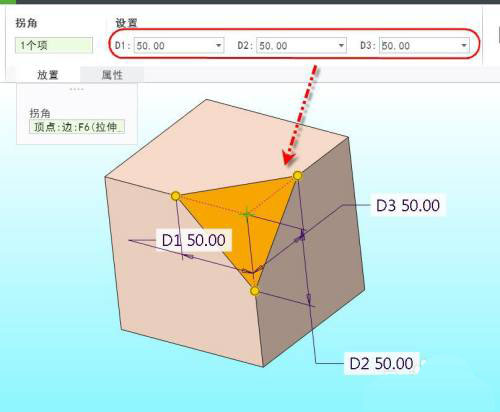

选择图示立方体中的一个顶点，然后修改设置下的D1、D2和D3的值均为50，点击确定关闭操控面板完成拐角倒角特征，得到第一个顶点上的正三角形，如图所示。
1
