ProE 5.0中想要进行三维尺寸标注，今天我们就来演示一下三维模型上直接通过注释特征创建模型的三维尺寸用于展示用途，详细请看下文介绍。
- 软件名称：
- proe5.0破解补丁 64位版 免费中文野火版
- 软件大小：
- 78.3KB
- 更新时间：
- 2015-04-08

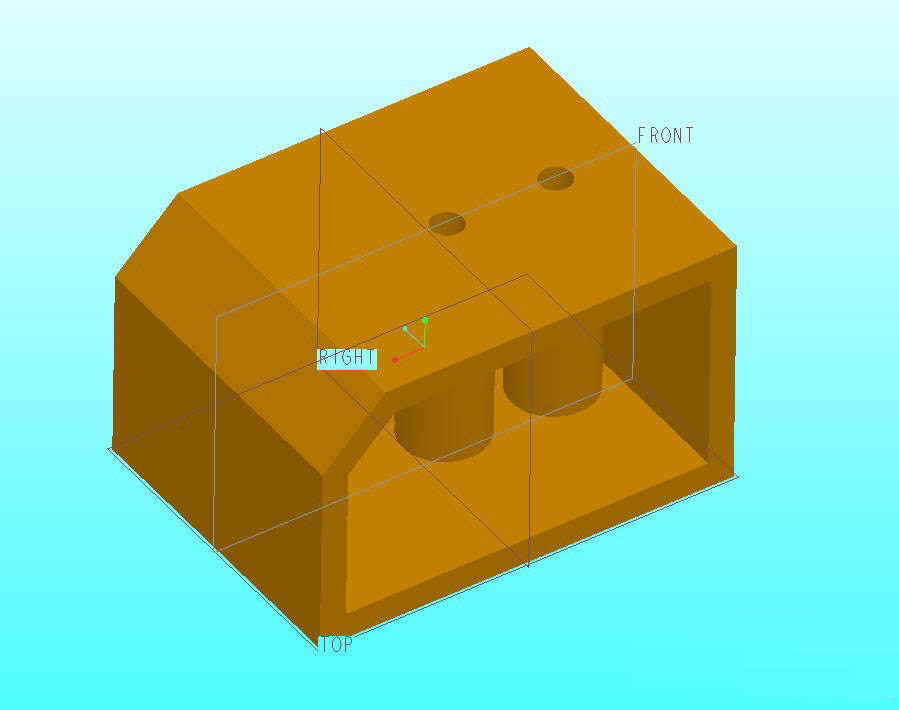

1、打开待进行三维尺寸的零件模型，我们将在其上进行三维尺寸标注。

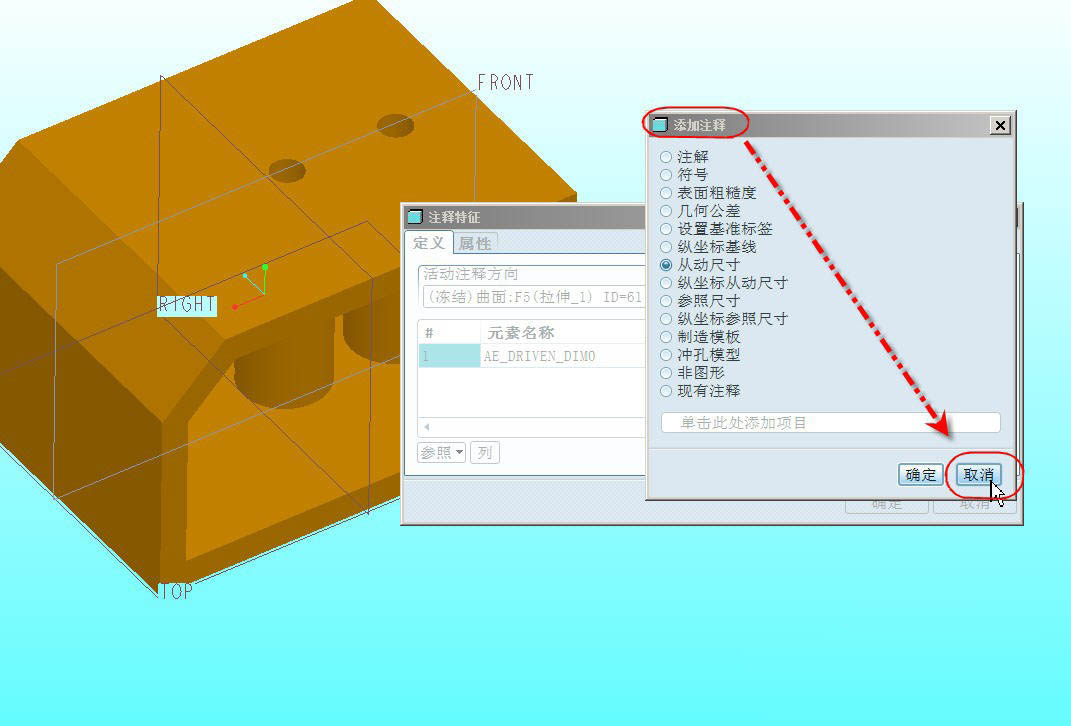

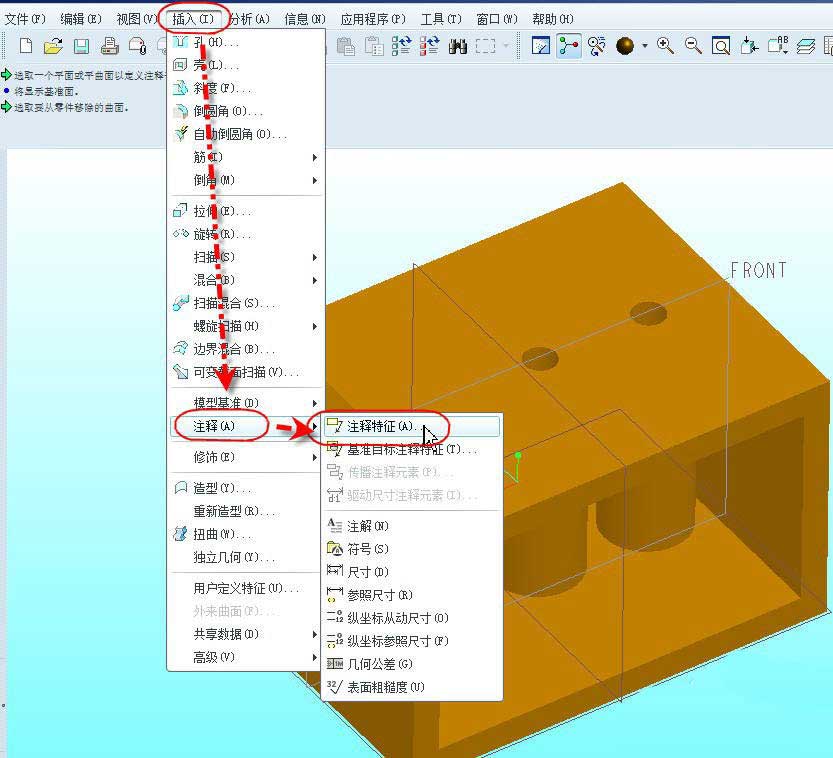

2、从【插入】菜单中选择【注释】，然后选择【注释特征...】,打开【添加注释】对话框，直接点击【取消】

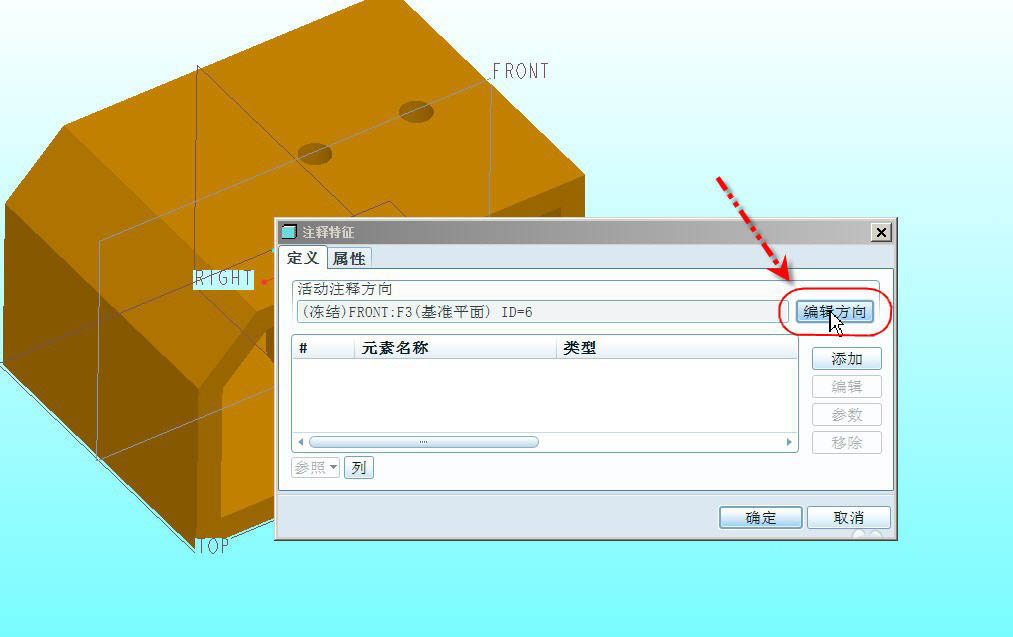

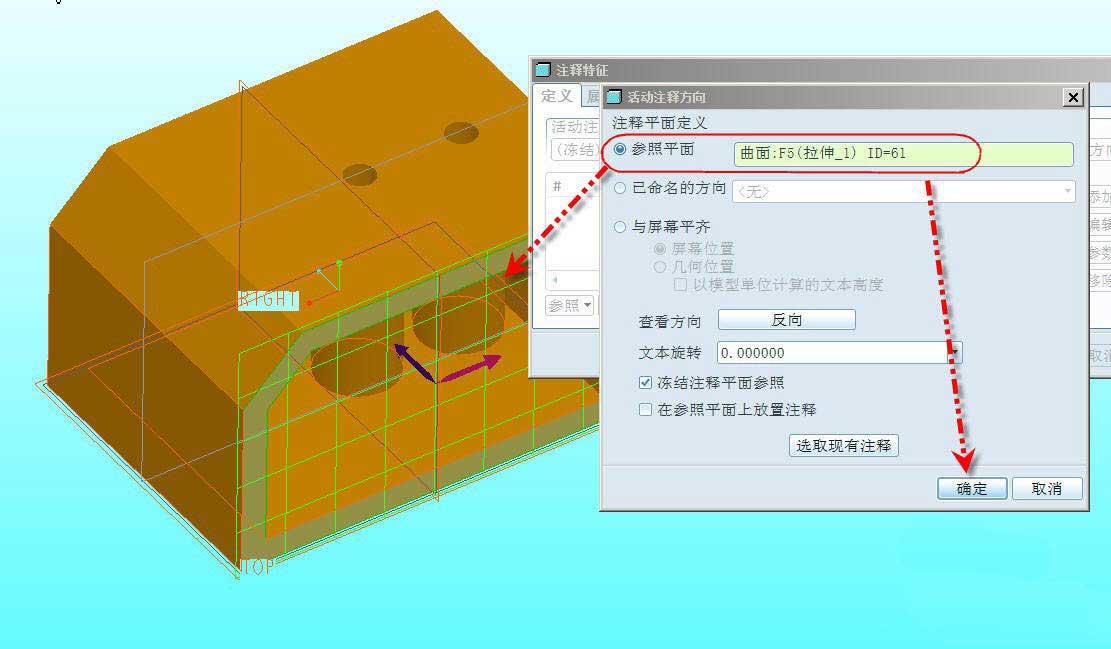

3、取消添加注释对话框后，返回【注释特征】对话框，点击【编辑方向】，然后选择图示的端面作为参照平面，点击【确定】
4、返回【注释特征】对话框，点击【添加】，然后在弹出的【添加注释】对话框中选择【从动尺寸】，点【确定】

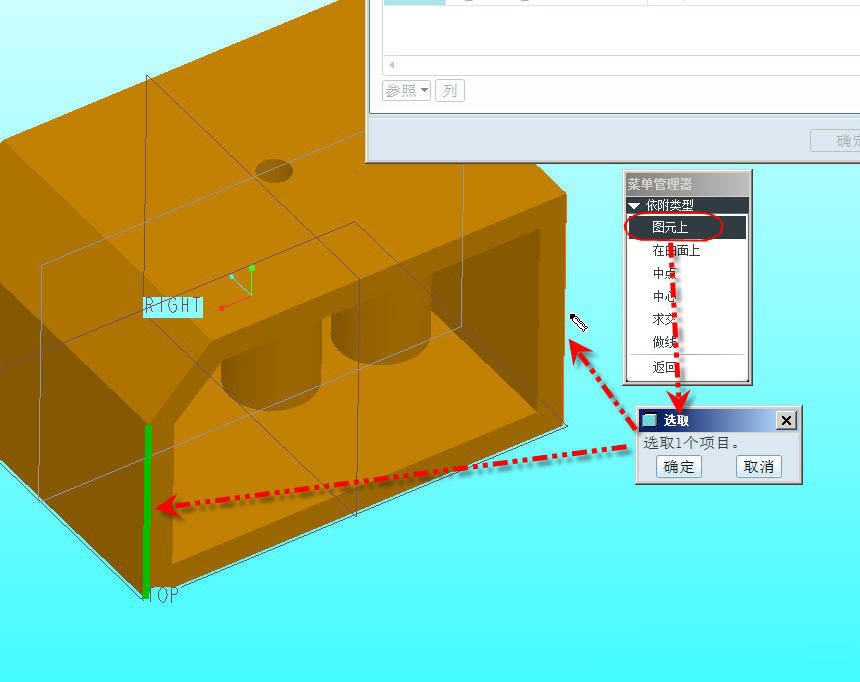

5、然后分别选择图示的两条竖边界作为标注尺寸的参考

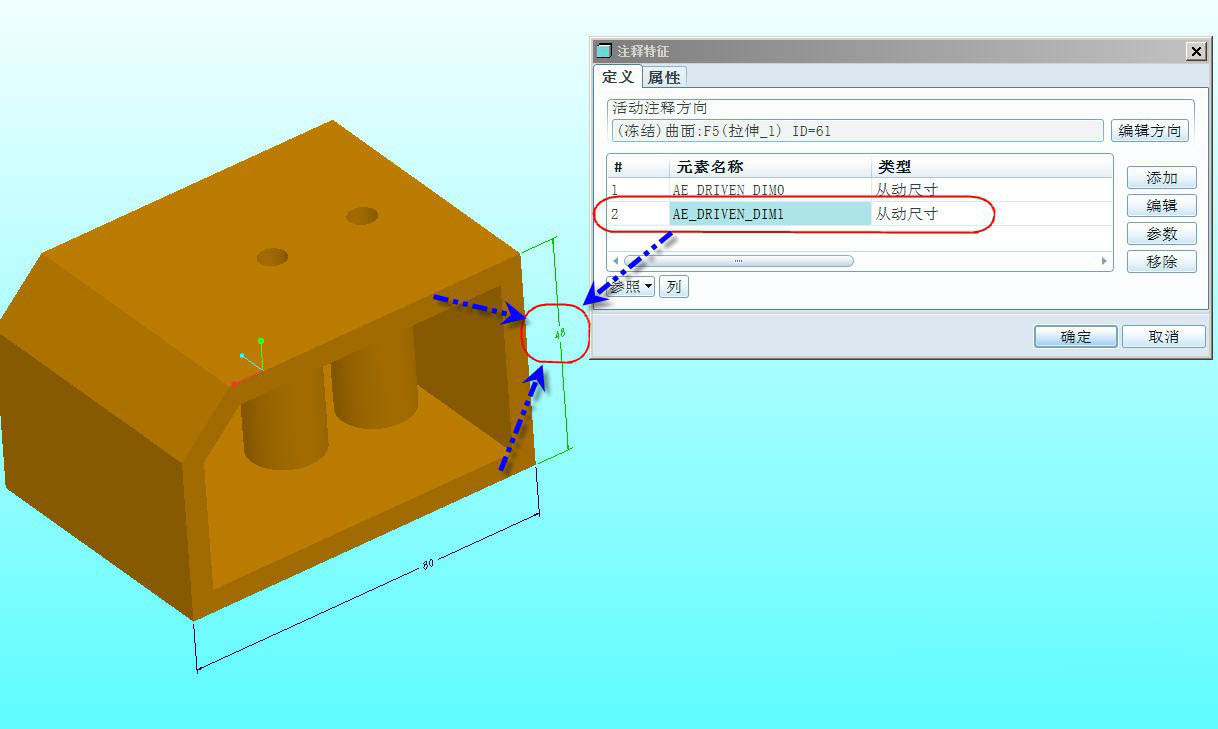

6、在大概中间位置按下鼠标中键放下尺寸，同时软件会在【注释特征】对话框的列表内添加一行从动尺寸的注释，如下图2所示。

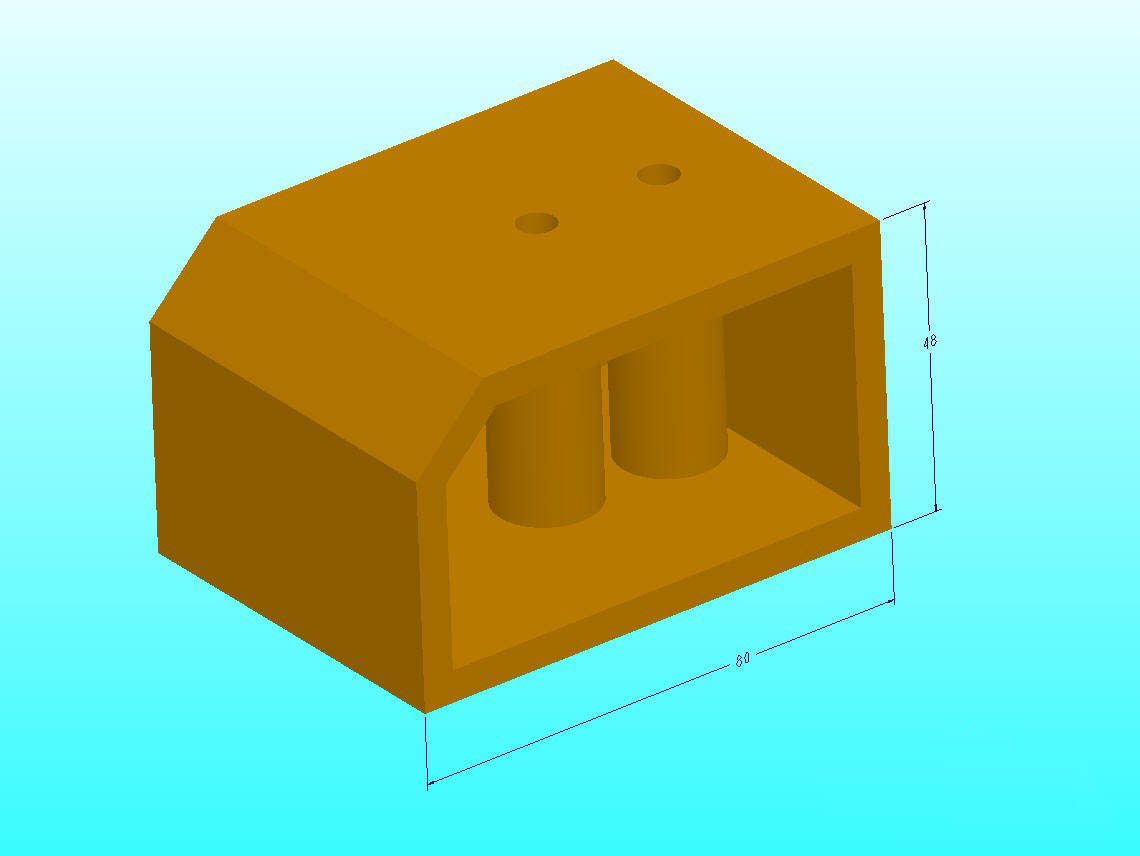

7、同样的方法可以添加其它尺寸，如图所示
以上就是ProE5.0三维尺寸标注方法，希望大家喜欢，请继续关注。
