Proe方向阵列怎么快速创建环扣环模型?
番茄系统家园 · 2023-05-08 03:40:45
proe中有一个方向阵列的功能，这个功能是一个很神奇的功能，今天我们就用它来是子安环环相扣模型的创建，详细请看下文介绍。
- 软件名称：
- Proe5.0 M280终极版本 64位 中文特别版(附注册机+许可证文件+安装教程)
- 软件大小：
- 3.27GB
- 更新时间：
- 2017-06-14
1、新建一个文件。
2、点击【插入】-【扫描】-【伸出项】，在TOP平面绘制如下轨迹。
3、进行如下设置。
4、绘制如下截面。
5、在余下的两个基准平面创建步骤2一样的特征（可偏移中心点10mm）。
6、将三个扫描特征进行【组】。
7、在模型树选择【组】，鼠标右击选择【阵列】，阵列类型为方向。
8、选择FRONT平面作为第一方向参照，RIGHT平面作为第二方向参照，数量均为5，成员之间的间距为80.

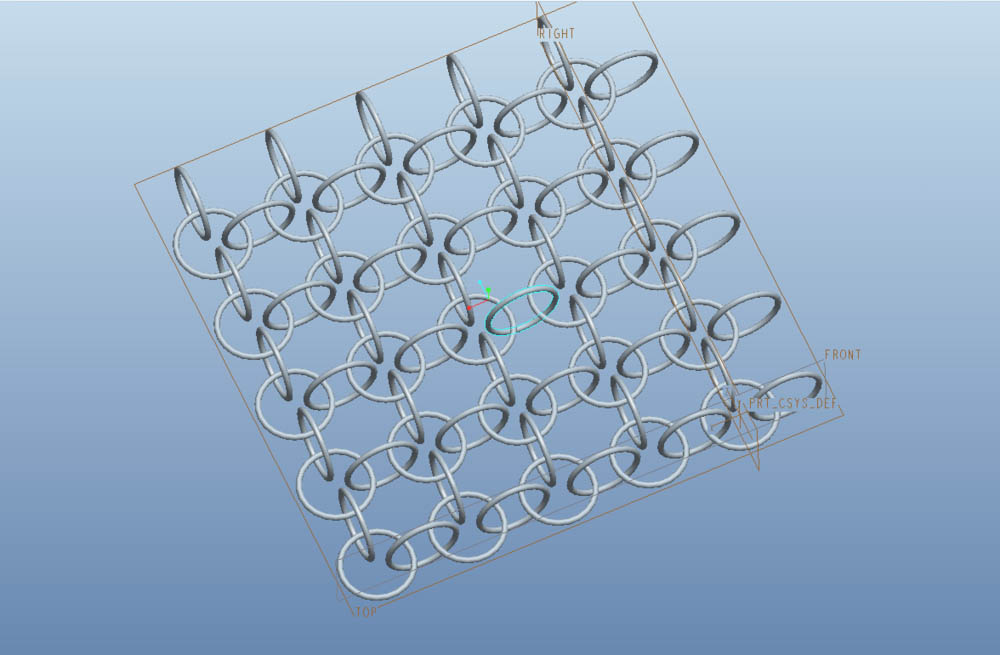

9、点击勾号完成。
以上就是Proe方向阵列快速创建环扣环模型的教程，希望大家喜欢，请继续关注。
