Proe工程图怎么创建破断视图?
番茄系统家园 · 2023-01-31 06:13:37
Proe中想要常见破断视图，该怎么创建呢？下面我们就来看看详细的教程。
- 软件名称：
- proe5.0破解文件 含32位/64位 免费版
- 软件大小：
- 44.3KB
- 更新时间：
- 2015-04-08

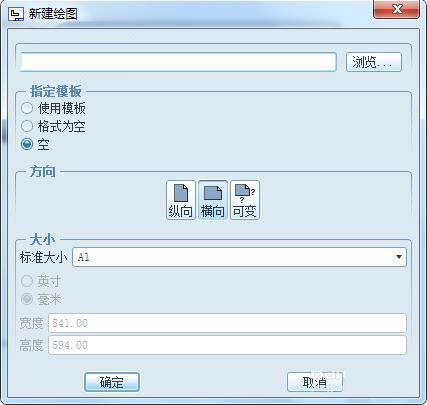

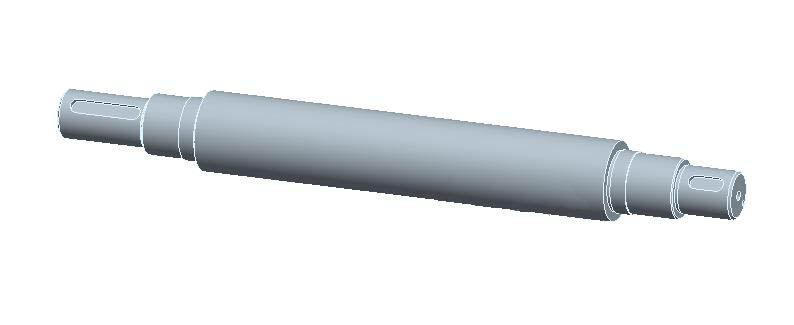

1、首先先新建一个绘图视图，然后点击进去绘图环境。
2、选择插入一般视图，然后就会弹出一个窗口，在视图类型栏中的视图方向中选择【FRONT】，并应用。
3、接着就是设置比例，将比例在比例栏中设置定制比例为1。
4、设置视图显示，创建破断视图，按照下面进行设置。
5、然后点击绿色的加号，在信息栏提示“草绘一条水平或垂直的破断线。”在图元上点击，不用单击草绘里面线段，以刚才选取的点作为起点绘制垂直线。在别处合适的图元位置进行点击绘制第二破断线。
6、设置破断线造型，在破断线造型中选取【草绘】，如下图所示。

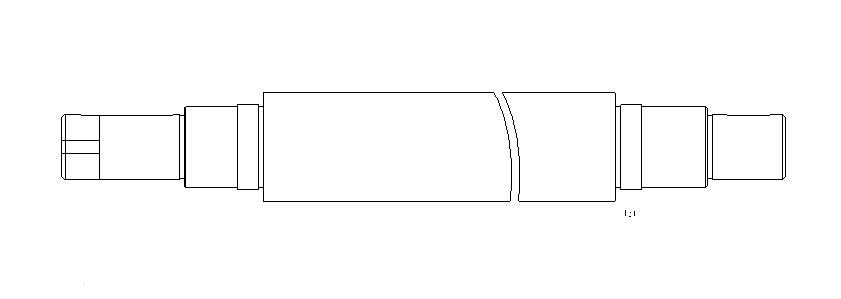

7、绘制如下图所示的样条曲线，点击中键停止，绘制完成后点击确定，最后完成破断视图。
总结：
1、首先需要在电脑上设置一个新的绘图视图。
2、然后进行相关修改，调试比例。
3、最后设置破断线造型，然后制作完成。
以上就是Proe工程图创建破断视图的教程，希望大家喜欢，请继续关注。
