UG10.0怎么快速建模长方形镜子?
番茄系统家园 · 2023-02-08 00:39:10
UG10.0想要建模长方形的的镜子，该怎么建模呢？下面我们就来看看详细的教程。
- 软件名称：
- ug三维制图软件(UG NX) 10.0 64位 官方安装中文版
- 软件大小：
- 2.67GB
- 更新时间：
- 2016-10-25
1、如下图所示，打开UG10.0软件，新建一个空白的模型文件，然后另存为“长方形镜子”。
2、如下图所示，执行【菜单——插入——设计特征——长方体】，设置尺寸：80x40x5，点击确定。
3、如下图所示，点击工具栏中的抽壳图标，点击长方体的上表面，设置厚度2，点击确定。
4、如下图所示，执行【菜单——插入——设计特征——长方体】，设置尺寸：74x34x2，点击“指定点”。
5、如下图所示，在“点”对话框中输入坐标“3,3,2”，点击确定。
6、如下图所示，点击预览，点击确定。
7、如下图所示，在部件导航器中双击第一个“块”，然后在对话框中修改高度为4.5，点击确定。

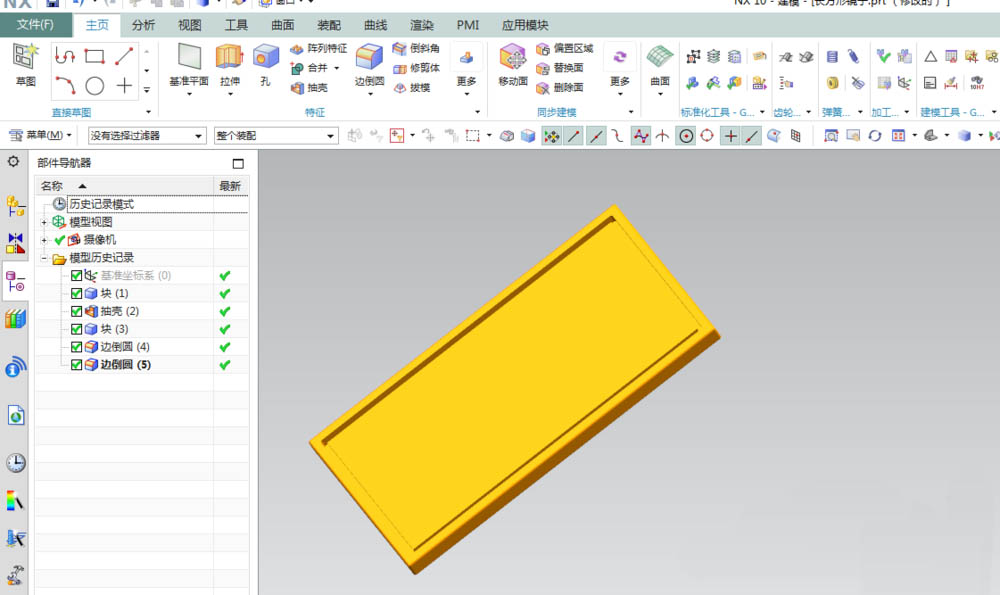

8、如下图所示，对第一个矩形进行两次边倒圆R0.5。
9、如下图所示，隐藏基准坐标系，将显示改成着色。

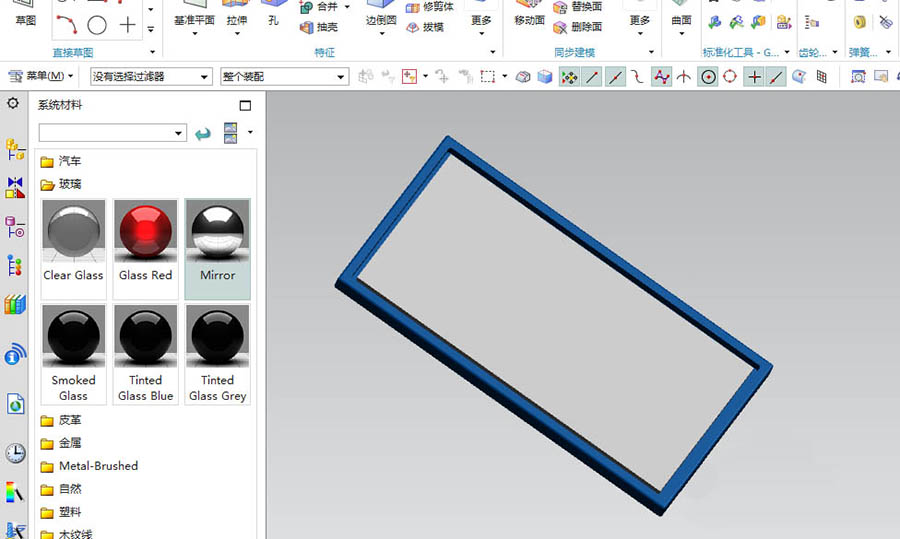

10、如下图所示，执行【菜单——视图——可视化——材料/纹理】，第一个矩形指定一种塑料效果，第二个矩形指定一种玻璃效果。至此，一个长方形的镜子建模完成。
以上就是UG10.0快速建模长方形镜子的教程，希望大家喜欢，请继续关注。
