Solidworks怎么建模螺旋桨? sw画螺旋桨模型的教程
番茄系统家园 · 2022-12-03 10:48:39

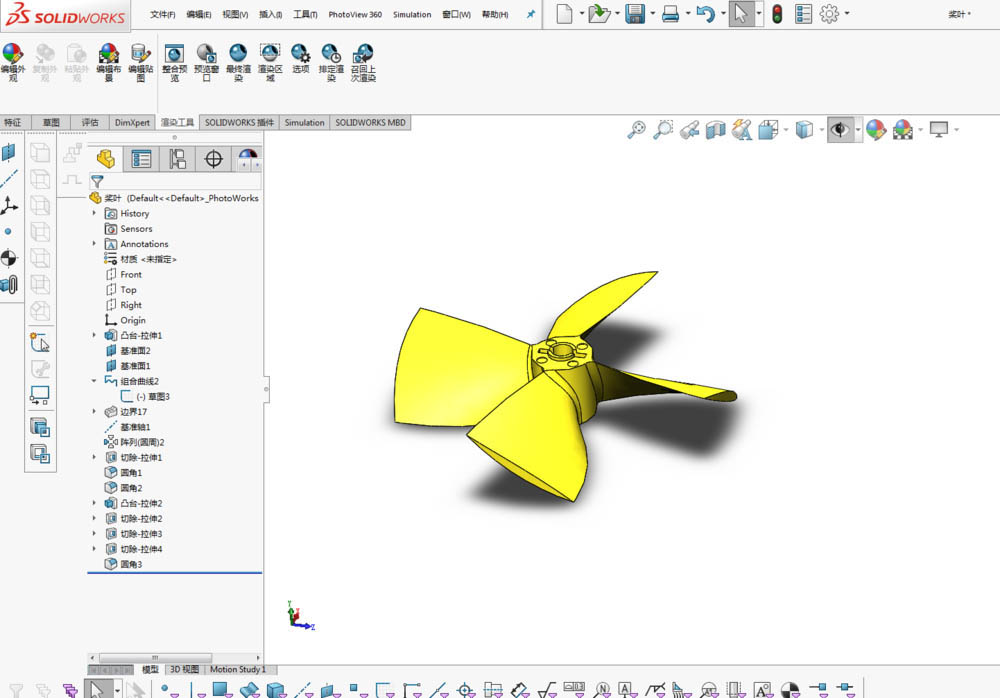

想要画水下推进器的螺旋桨，该怎么绘制呢？我们可以使用Solidworks绘制螺旋桨模型，详细请看下文介绍
- 软件名称：
- SolidWorks 2019 SP0-5.0 64位 中/英文正式安装版(附安装使用步骤)

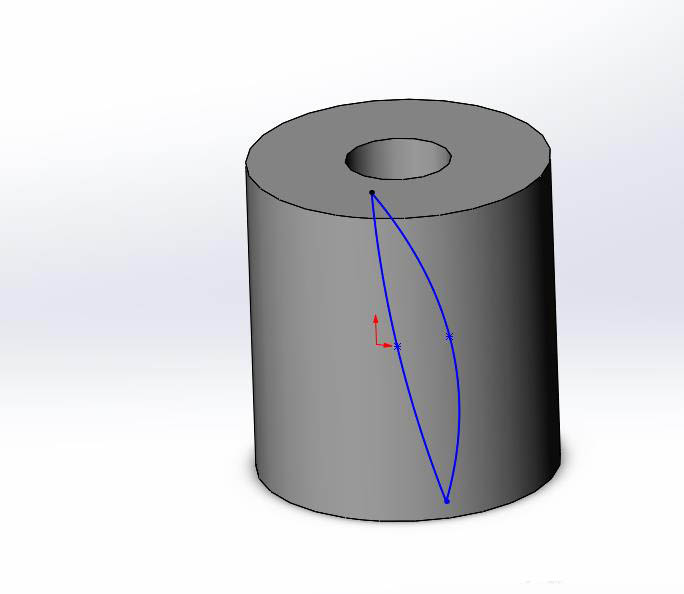

- 软件大小：
- 14.31GB
- 更新时间：
- 2019-11-13

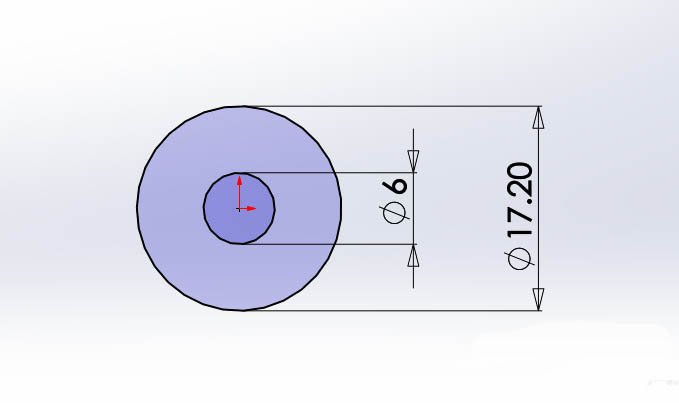

1、画出中心轴，定义内径和外径

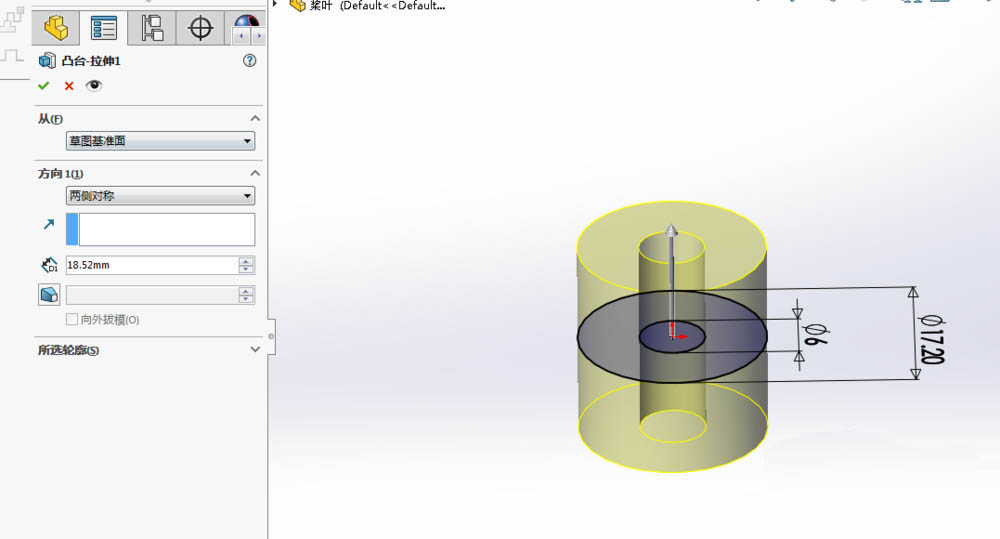

2、凸台-拉伸，两侧对称，高度不要太高，暂时设定高度18.52

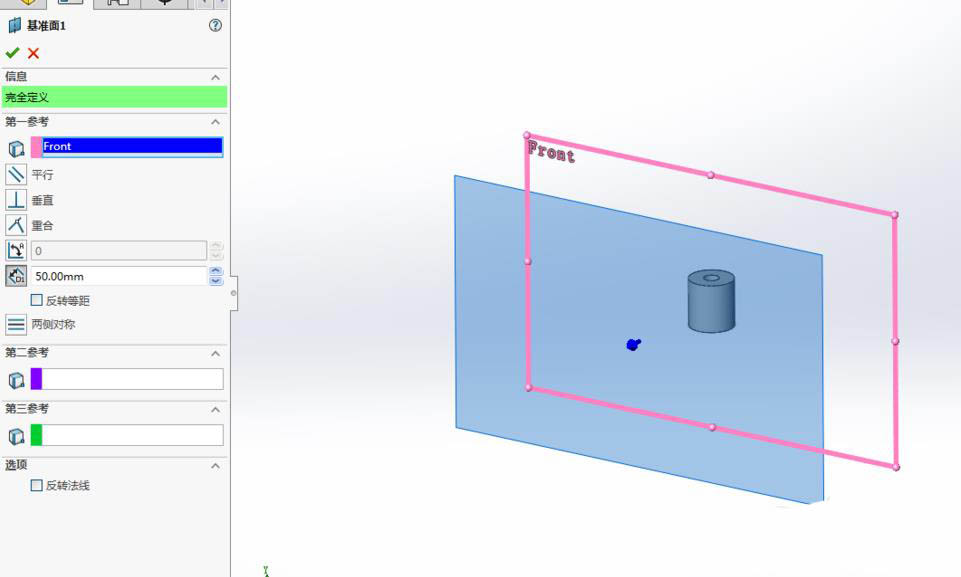

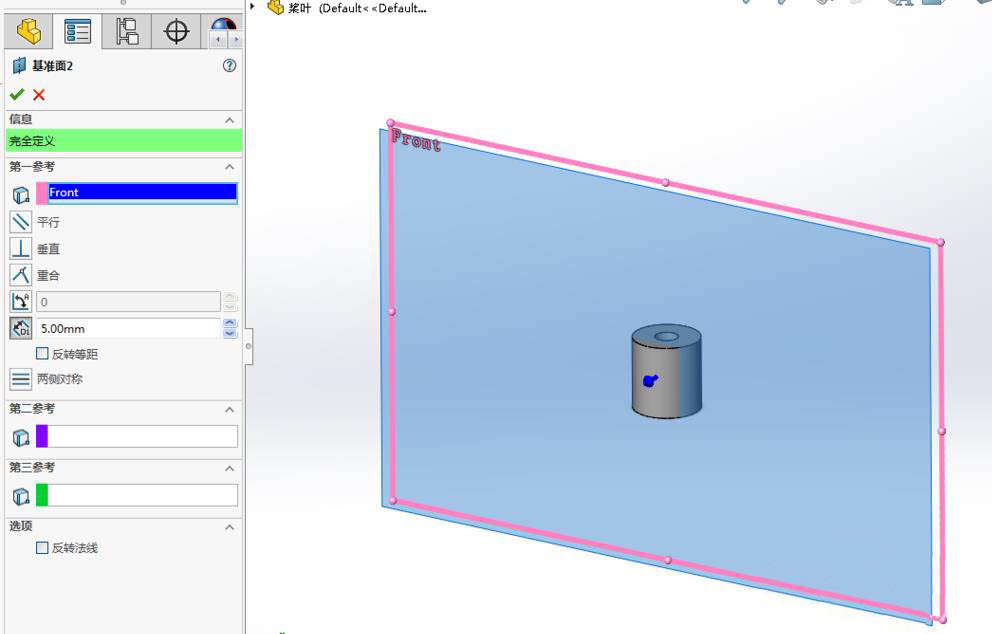

3、创建基准面1，与前视基准面距离5mm，创建基准面2，与前视基准面距离50mm

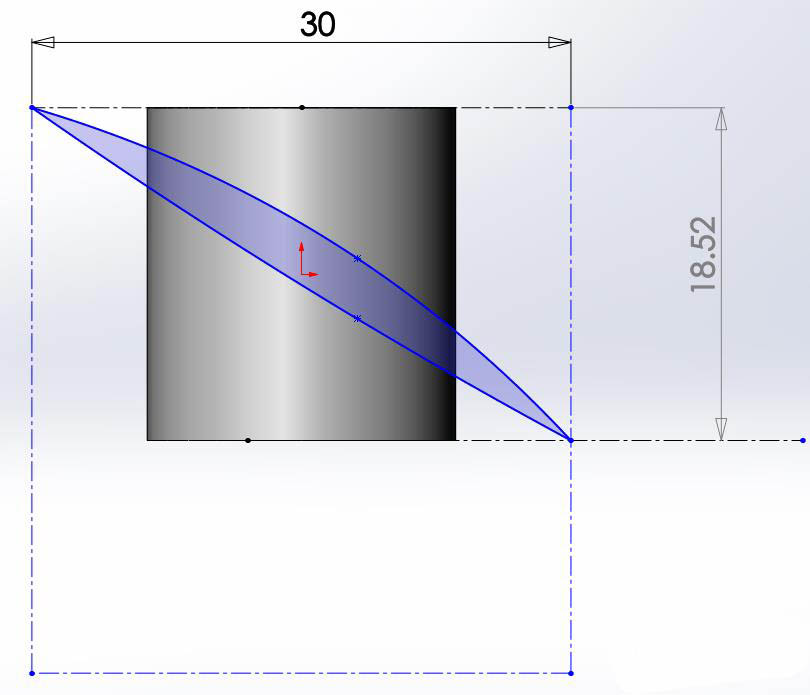

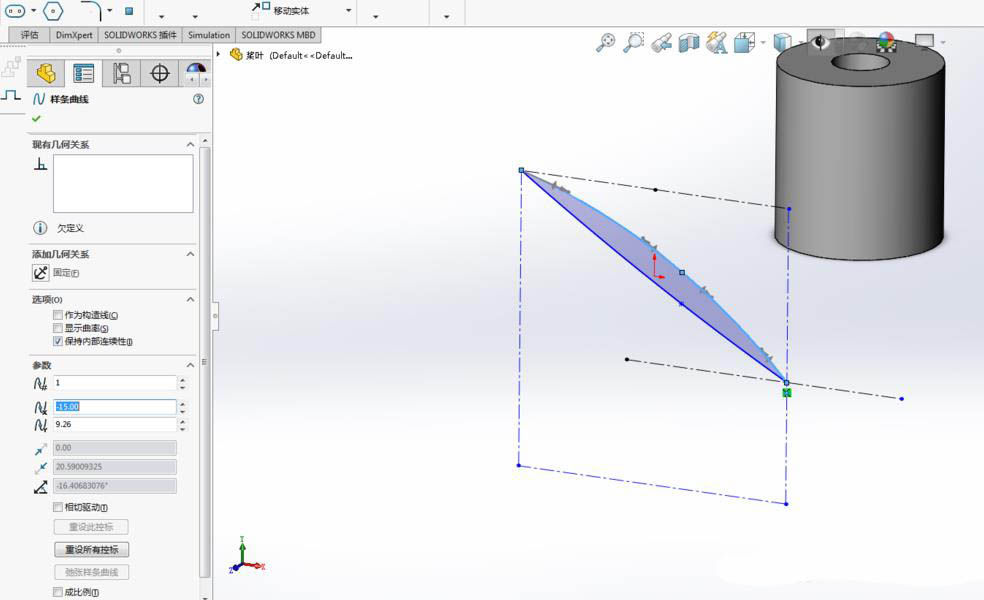

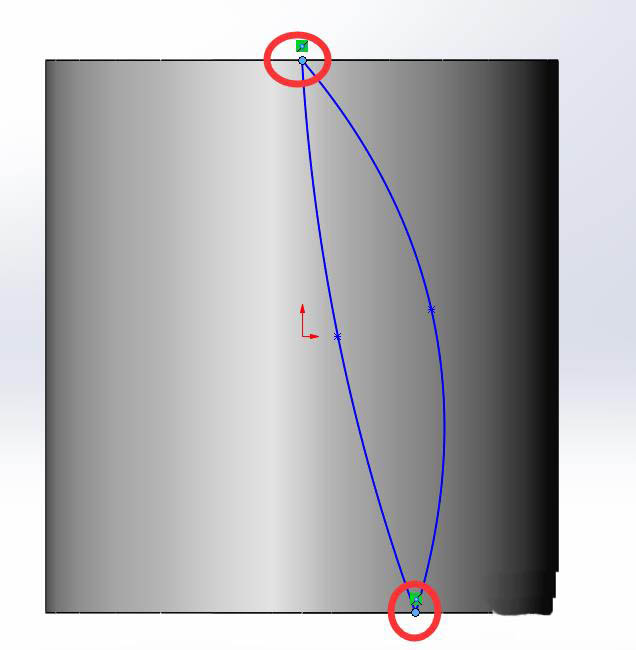

4、在基准面2画出如下图形状的样条曲线，注意：上下两个点必须要在圆柱末端上，尺寸可以根据实际需要设定

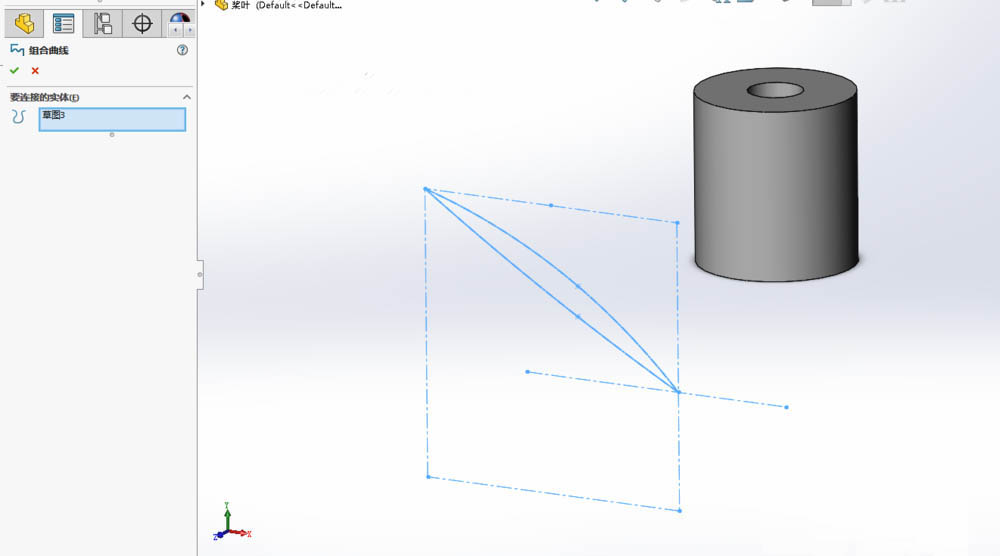

5、用插入-曲线-组合曲线命令将两根样条曲线组合成一体，组合成一体了才能放样 这一步挺关键
6、在基准面1画出如下图轮廓，上下两点必须在圆柱两端直线上
1
