Proe中想要创建一个链条呢？这里我们已经事先创建了一个链节单元。设置链节单元的两个轴之间的距离为20，下面我们就来看看详细的教程。
- 软件名称：
- proe5.0中文版 32位 绿色免费硬盘版(附安装破解教程)
- 软件大小：
- 667.5MB
- 更新时间：
- 2015-04-08
1、新建一个组件。

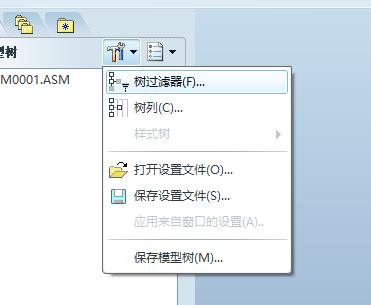

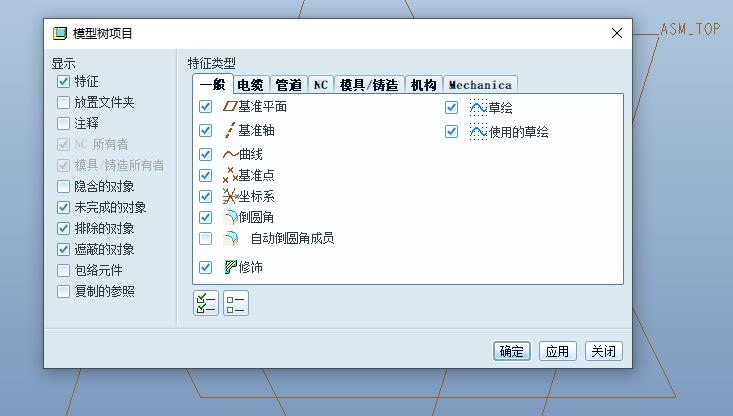

2、点击模型树里面的【树过滤器】，将【特征】进行勾选，因为Proe在组件环境下默认不显示下图所示的特征。

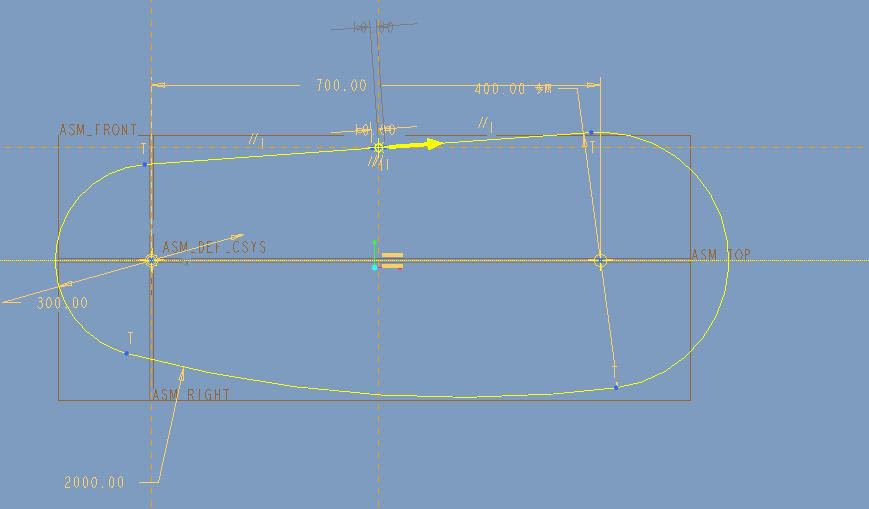

3、点击草绘功能，绘制如下所示的草绘。
注意：在上图所示的直线部分使用【打断】，两个打断点之间的距离为20，即等于链节单元两个轴之间的距离，这里是为了安装链节。
4、点击勾号，退出草绘。点击装配，将链节单元添加进来。
1）点击链节单元的轴线，再选择草绘曲线的打断点将其对齐。
2）第二个打断点与链节单元的第二个轴线对齐。
3）将链节单元的对称平面与曲线所在的平面进行对齐。
5、装配完成后，选择链节单元，点击【阵列】，阵列类型是曲线。
6、点击【参照】里的断开链接。
7、出现如下提示窗口，点击确定。
8、再次点击【参照】里的编辑，进入编辑环境。
9、使用打断功能，红色箭头所指的位置进行打断。
10、打断。

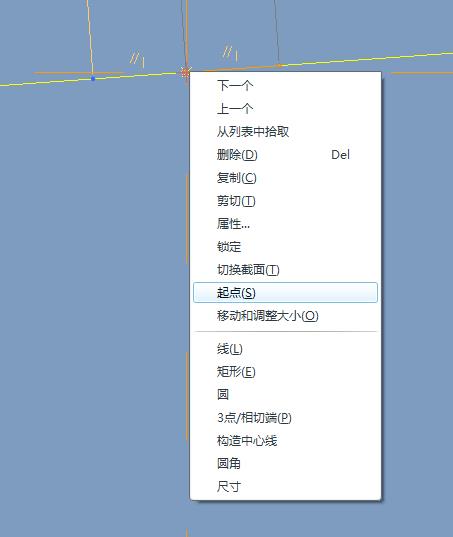

11、单击打断点，鼠标右击选择【起点】。

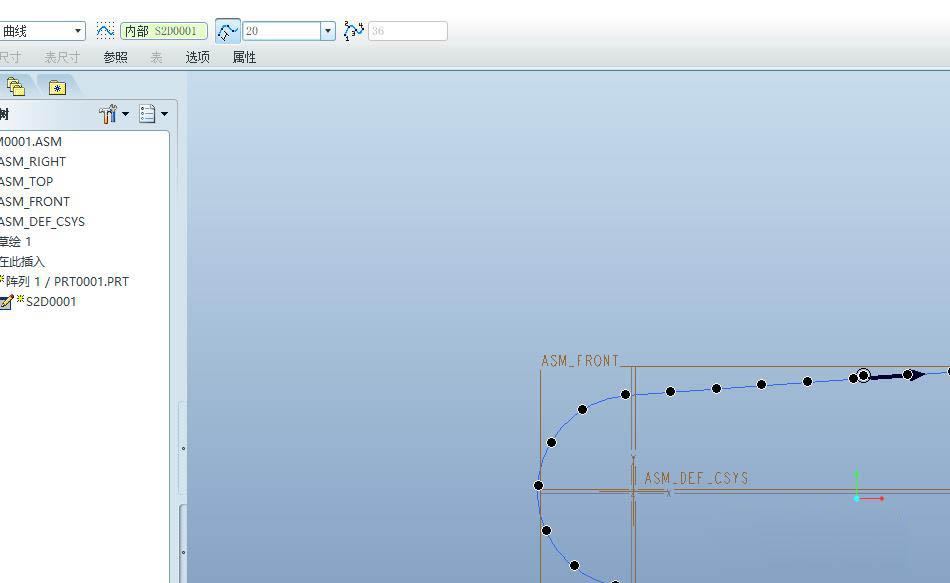

12、退出草绘，在阵列控制面板的成员间距里输入20,完成。
以上就是Proe创建链条的教程，希望大家喜欢，请继续关注。
