solidworks工程图隐藏的边线怎么显示?
番茄系统家园 · 2022-05-01 04:20:09
solidworks工程图很多人将边线或者轮廓线隐藏掉了，想再显示回来，该怎么显示呢？下面我们就来详细的教程，详细请看下文介绍。
- 软件名称：
- SolidWorks 2018 SP2.0 Premium 64位 多语中文特别版(附破解文件+安装教程)
- 软件大小：
- 14.0GB
- 更新时间：
- 2018-03-07

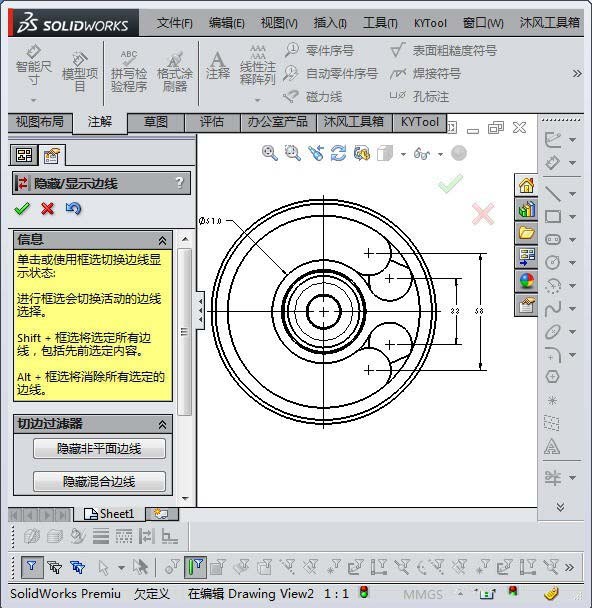

1、如图，笔者现在要把模型的轮廓线隐藏掉，然后再恢复显示。下图是没隐藏前的模型图

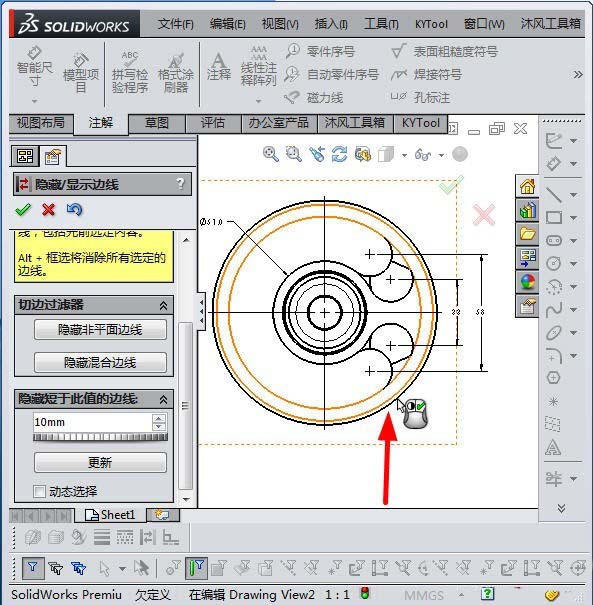

2、先选中要隐藏的边线或者轮廓线，弹出小工具栏，点击“隐藏/显示边线”，

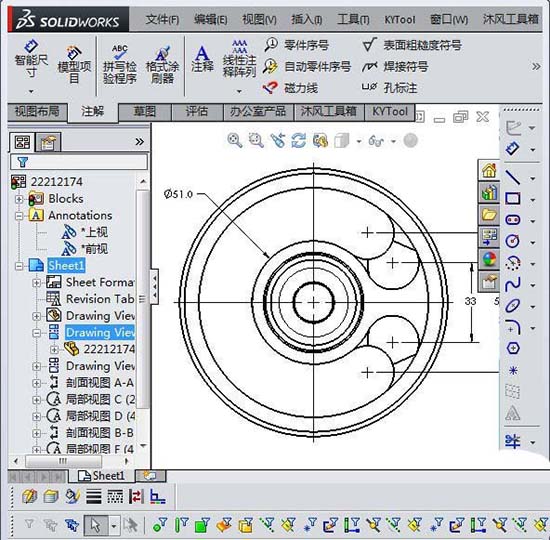

3、轮廓线边线就被隐藏了，

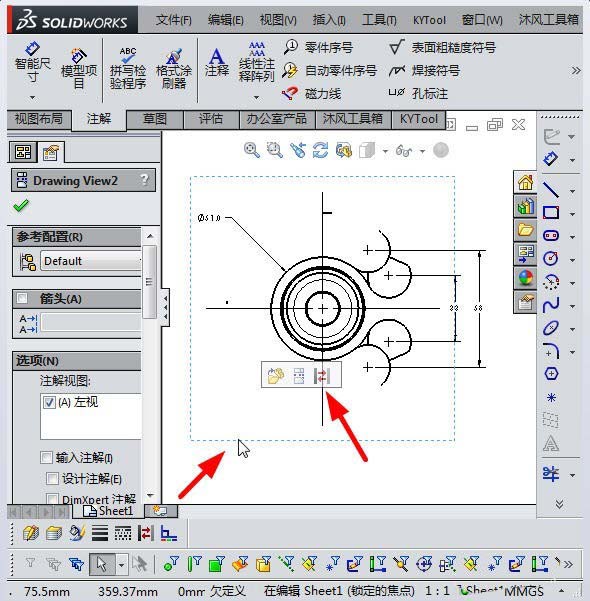

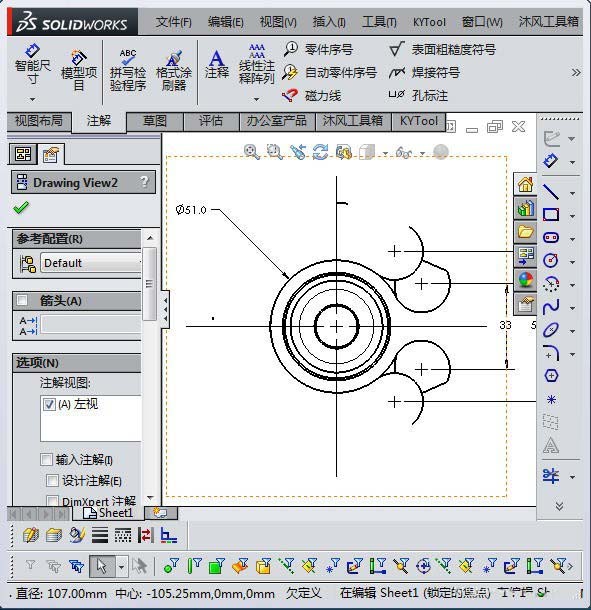

4、我多隐藏几条线，这样方便大家查看，隐藏后如图所示

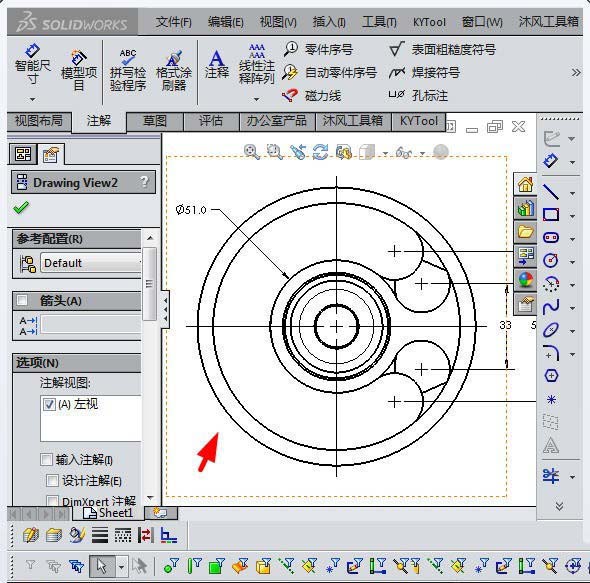

5、如何隐藏已经说完了，下面介绍如何将刚才隐藏的线条显示出来，选择整个视图，弹出小工具栏，点击“隐藏/显示边线”按钮

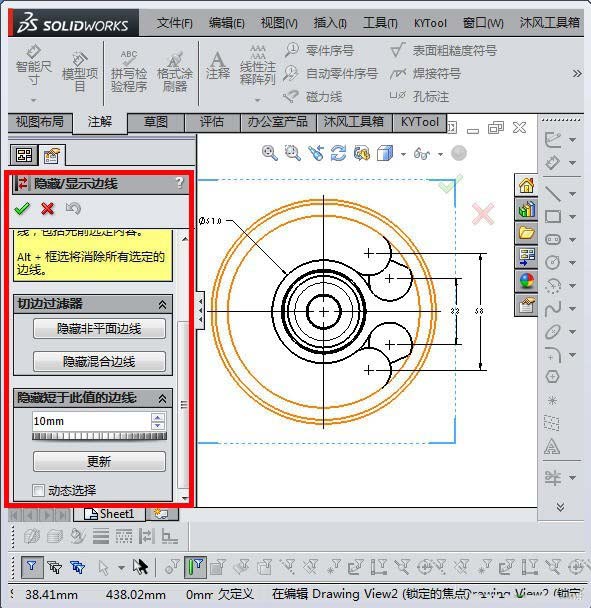

6、此时，左侧弹出对话框，如图，被隐藏的边线已经变成红色了，

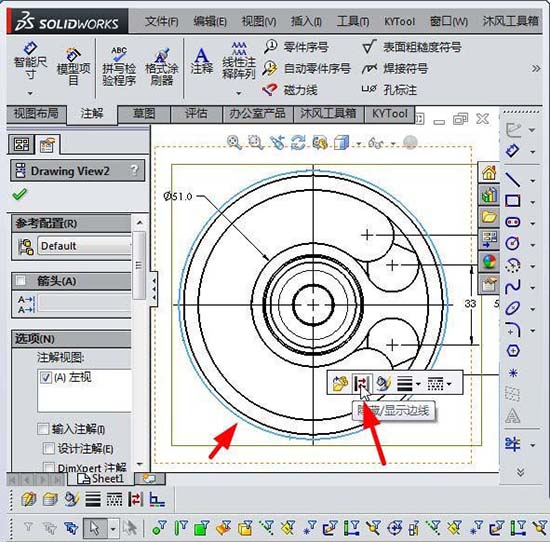

7、点击红色的线，（也就是前面已经贝隐藏了的轮廓线），一点击就变成黑色了，隐藏的轮廓线又显示出来了，
8、将所有的红线点击一次，完全变成黑色了，说明原来已经隐藏的轮廓线，又显示出来了。
以上就是solidworks工程图隐藏的边线的教程，希望大家喜欢，请继续关注。
