caxa怎么创建三维立体的圆形纽扣模型?
番茄系统家园 · 2022-05-06 02:55:40

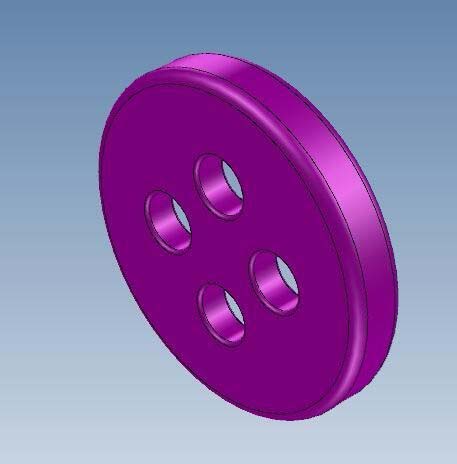

caxa3D实体设计中想要创建纽扣，该怎么制作三维立体的纽扣模型嗯？下面我们就来看看详细的教程。
- 软件名称：
- CAXA CAD电子图版 2018 中文精简特别版(附Patch工具+破解方法) 64位
- 软件大小：
- 122MB
- 更新时间：
- 2017-09-18

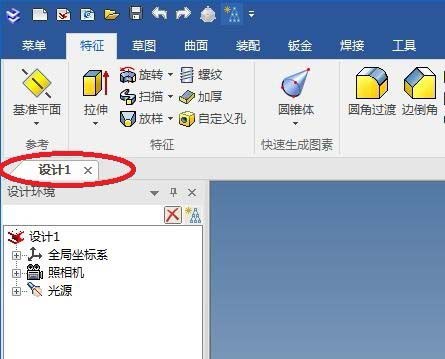

1、如下图所示，打开caxa3D实体设计2018软件，新建一个空白模板的设计环境。

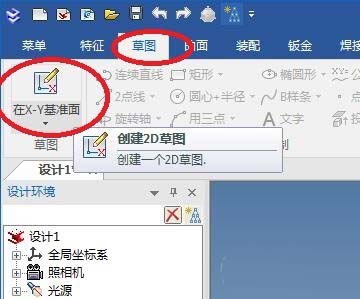

2、如下图所示，打开标题栏中的“草图”，点击“在X-Y基准面”，创建2D草图。

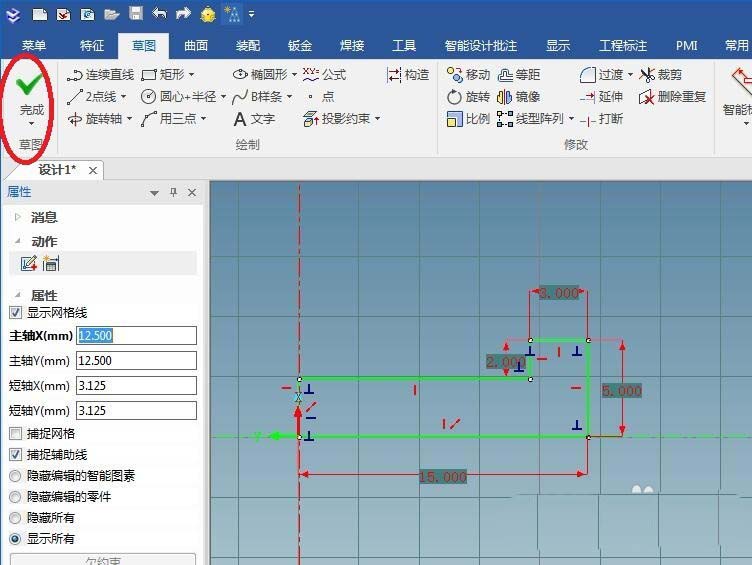

3、如下图所示，
1）点击“旋转轴”图标，过原点画一条纵向中心轴，
2）点击“连续直线”，画出旋转截面，
3）点击“智能尺寸”，标注尺寸，必要的时候配合约束，
4）点击“完成”。
4、如下图所示，

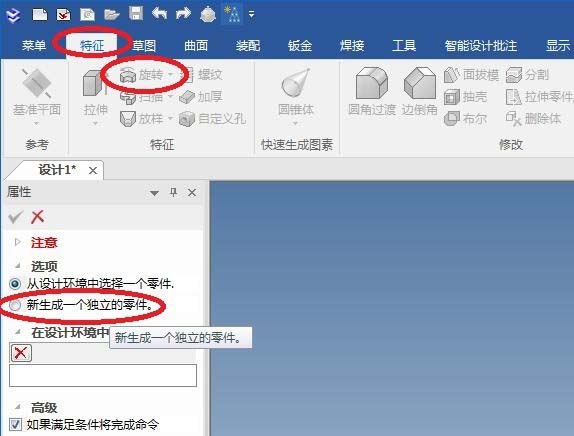

1）点击标题栏中的“特征”，
2）点击工具栏中的“旋转”，
3）属性栏中的选项，我们点击“新生成一个独立的零件。”

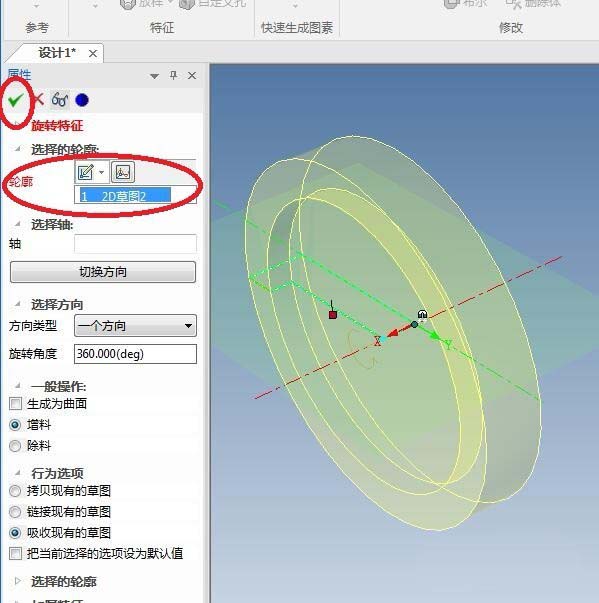

5、如下图所示，轮廓一栏选择刚刚画的草图，就可以看到预览效果了，然后我们直接点击“√”就行了。

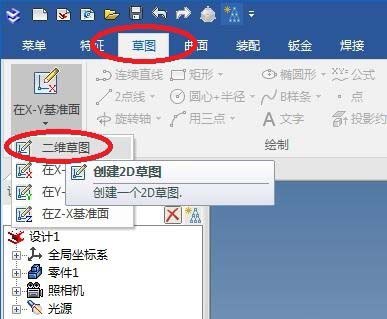

6、如下图所示，点击标题栏中的“草图”，点击“二维草图”，创建2D草图。

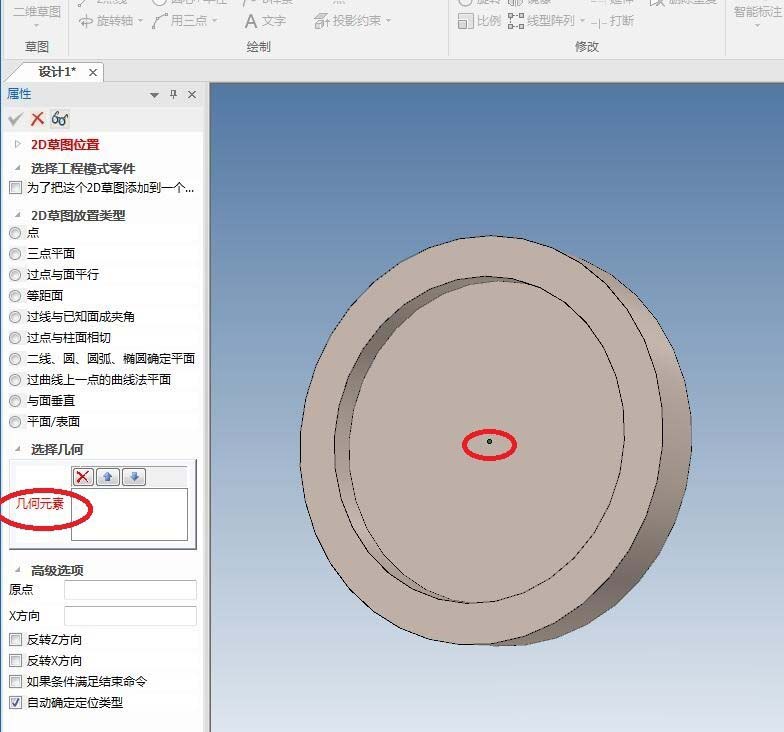

7、如下图所示，几何元素一栏，我们点击实体中的那个面的中心点。

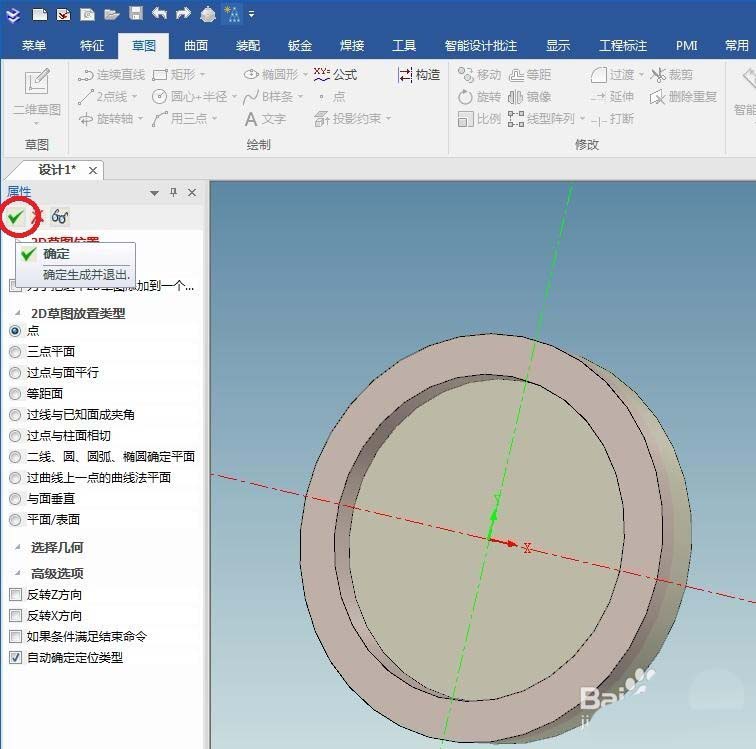

8、如下图所示，看着预览效果，点击“√”。

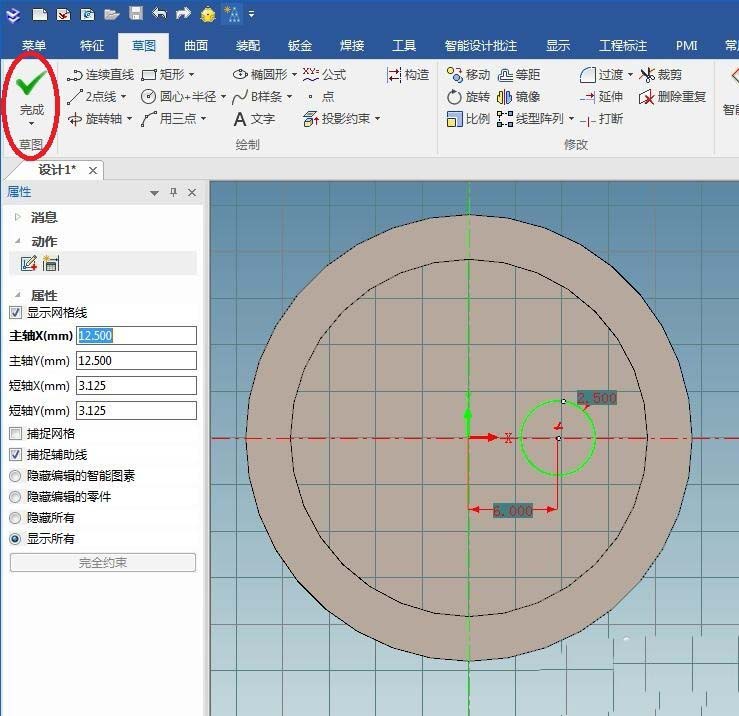

9、如下图所示，进入到草图环境，在X轴上画一个小圆，然后标注尺寸，最后“完成”。
