caxa怎么使用旋转方式建模圆柱体?
番茄系统家园 · 2022-08-17 02:12:51
caxa中象牙使用旋转方式造圆柱体，该怎么实现呢？下面我们就来看看caxa创建圆柱体的教程。
- 软件名称：
- Caxa 3D实体设计 2018 SP0 Patch破解工具 中文免狗无限试用版 32/64位
- 软件大小：
- 1.47MB
- 更新时间：
- 2017-09-18

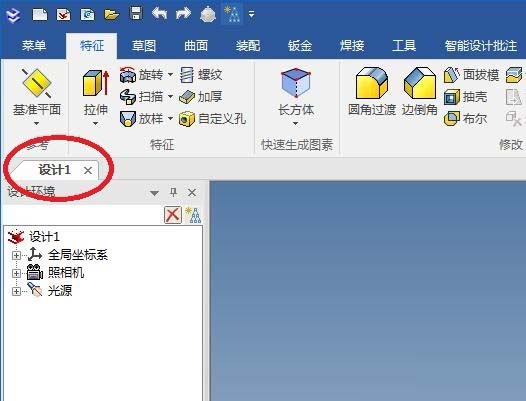

1、如下图所示，打开caxa3D实体设计2018软件，新建一个设计环境，默认的文件名为“设计1”。

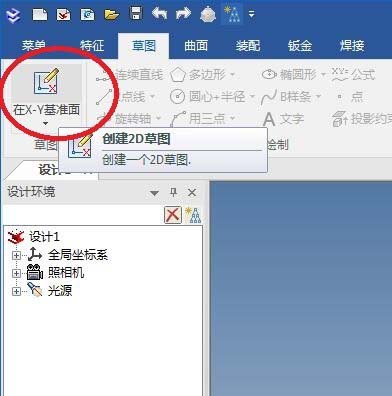

2、如下图所示，点击标题栏中的“草图”，点击“在X-Y基准面”图标，创建2D草图。

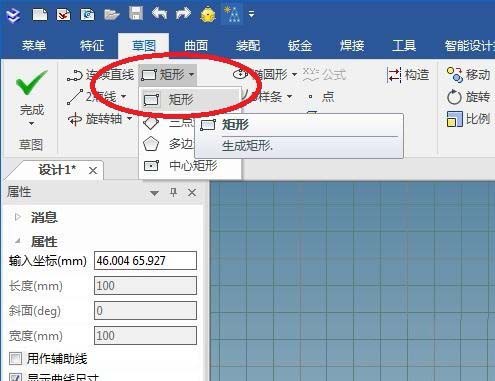

3、如下图所示，点击草图工具栏中的“矩形”图标，激活矩形命令。

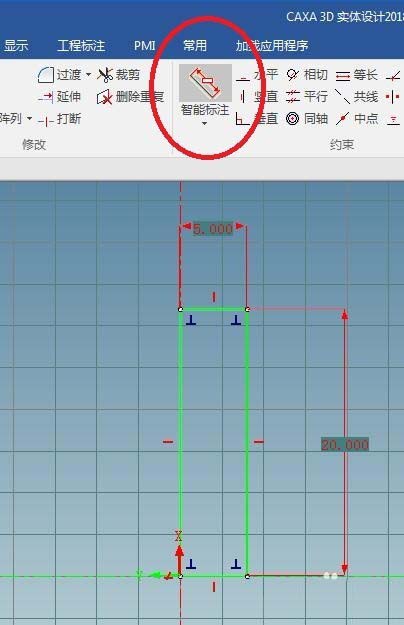

4、如下图所示，在草图工作区域画一个矩形，点击草图工具栏中的“智能标注”图标，给矩形的长宽都标注上尺寸。

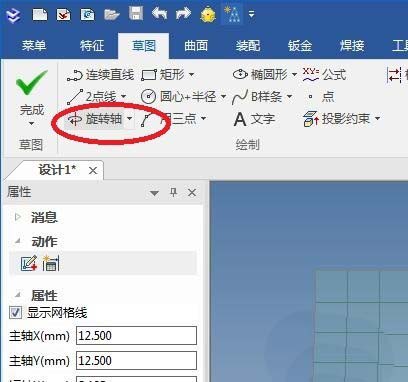

5、如下图所示，点击草图工具栏中的“旋转轴”图标，激活“旋转轴”命令。

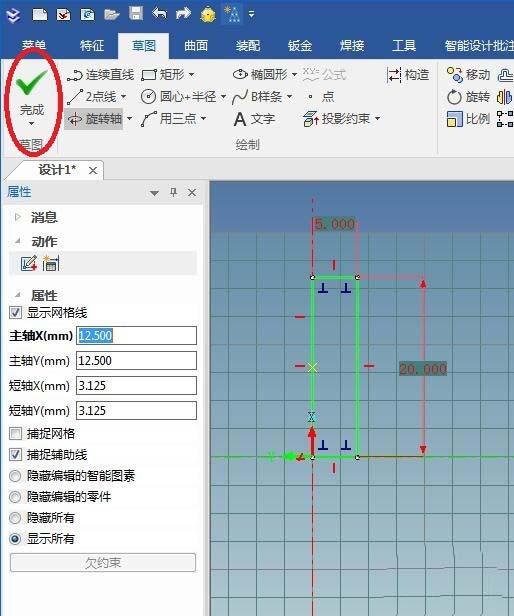

6、如下图所示，在草图区域画一条纵向的旋转轴，然后点击草图工具栏中的“完成”。

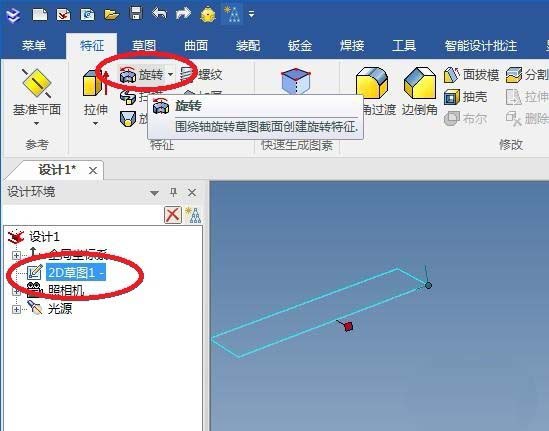

7、如下图所示，在设计树中选择刚刚的2D草图，点击标题栏中的“特征”，点击特征工具栏中的“旋转”图标，激活“旋转”命令。

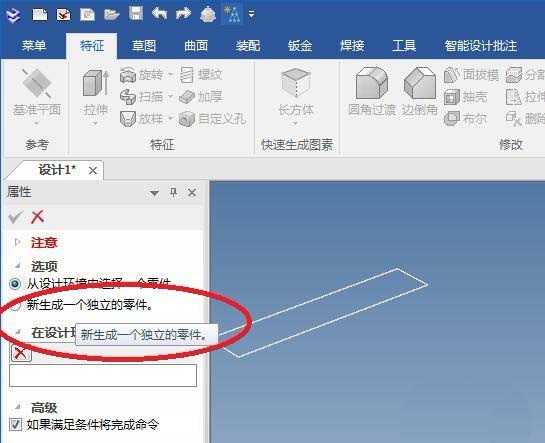

8、如下图所示，软件左键的“属性”中选项一栏选择“新建一个独立的零件”。

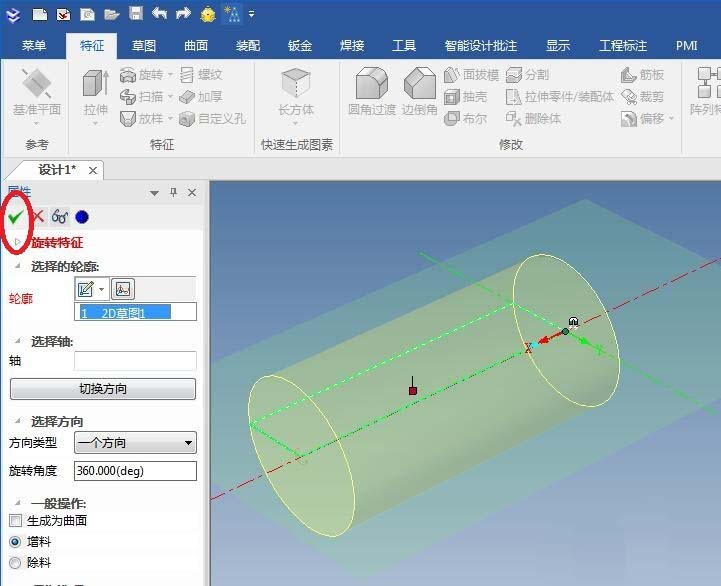

9、如下图所示，因为在激活“旋转”命令之前就选择了草图，所以这里的“轮廓”一栏就不用去选择了，甚至预览的效果的出来了，我们直接点√。

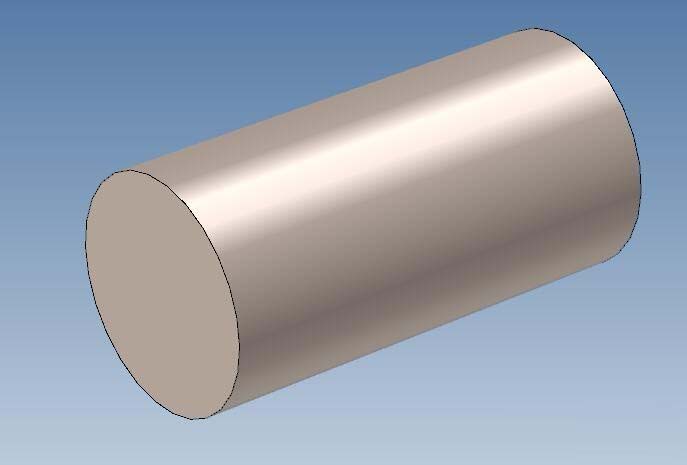

10、如下图所示，一个通过旋转命令创建的圆柱体出现了。
以上就是caxa创建圆柱体的教程，希望大家喜欢，请继续关注。
