UG10.0怎么使用GC工具箱压缩弹簧模型?
番茄系统家园 · 2022-03-17 01:46:20
本节UG10.0教程教大家使用GC工具箱绘制压缩弹簧的方法，欢迎学习，GC工具箱是标准件工具，用其可以设计弹簧、齿轮等标准件；
- 软件名称：
- 模具三维设计软件ug nx10.0 64位 中文特别版(附安装教程+破解文件)
- 软件大小：
- 3.3GB
- 更新时间：
- 2019-01-21

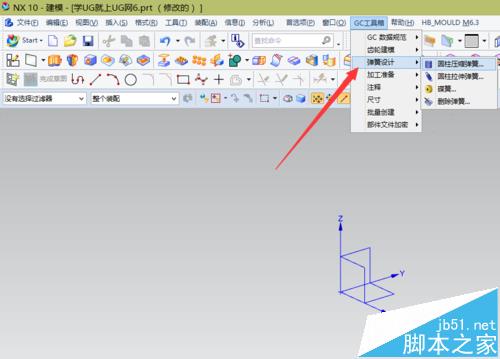

1、GC工具箱在靠右的菜单栏上，点开就可以看到画压缩弹簧了；

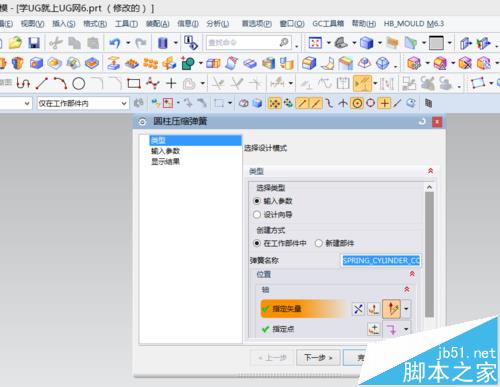

2、GC工具箱画弹簧界面如下；

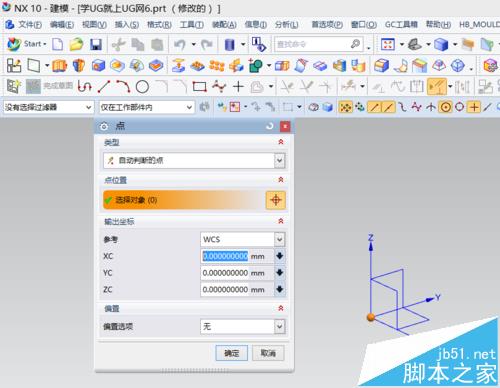

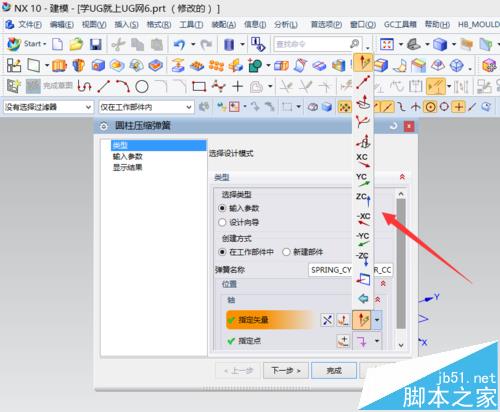

3、指定要绘制弹簧的方向，默认情况下是Z轴
4、指定弹簧的基准点，也就是要放置弹簧的位置；

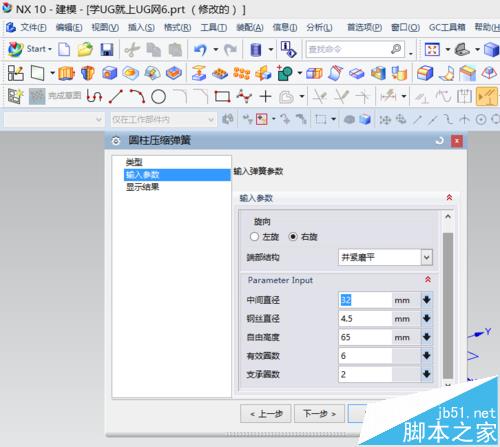

5、切换到参数选项，为弹簧指定规格；

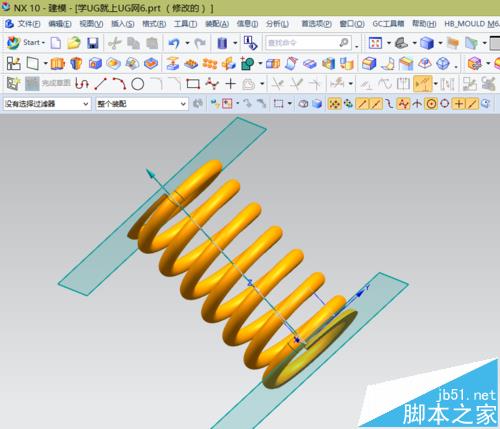

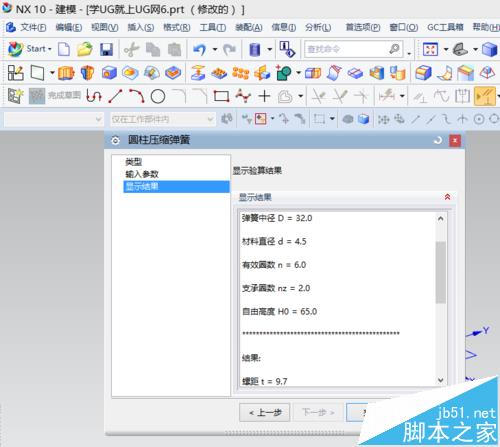

6、切换到结果中，可以查询要设计弹簧的信息；点确定后，通过使用GC工具箱创建的压缩弹簧如下：
