SolidWorks绘制三维模型很简单，想要绘制美国队长的盾牌，该怎么设计这个图形呢？下面我们就来看看详细的教程。
- 软件名称：
- SolidWorks 2018 SP3.0 Premium 64位 中文特别版(附破解文件+安装教程)
- 软件大小：
- 14.3GB
- 更新时间：
- 2018-05-22

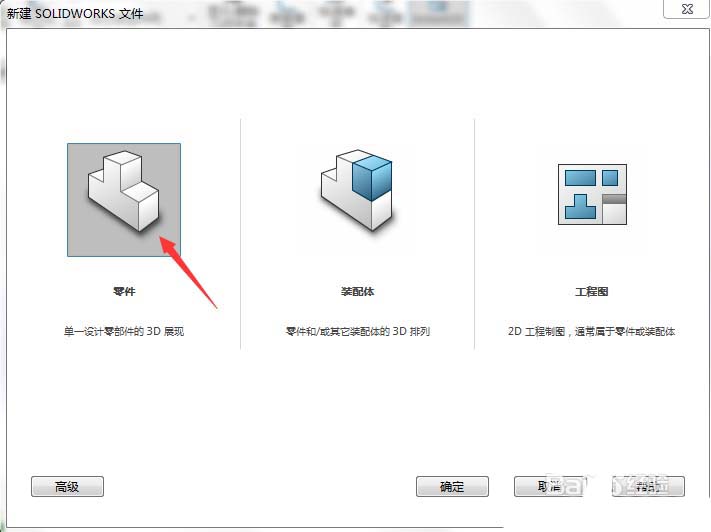

1、打开SolidWorks，选择新建零件模型。

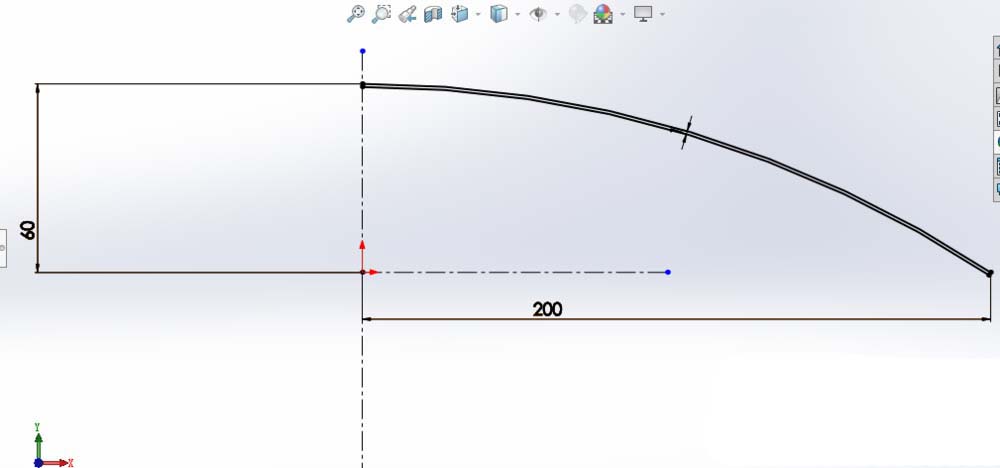

2、选择一个基准面，在面上画出如下草图，为后面盾牌的建模做准备。

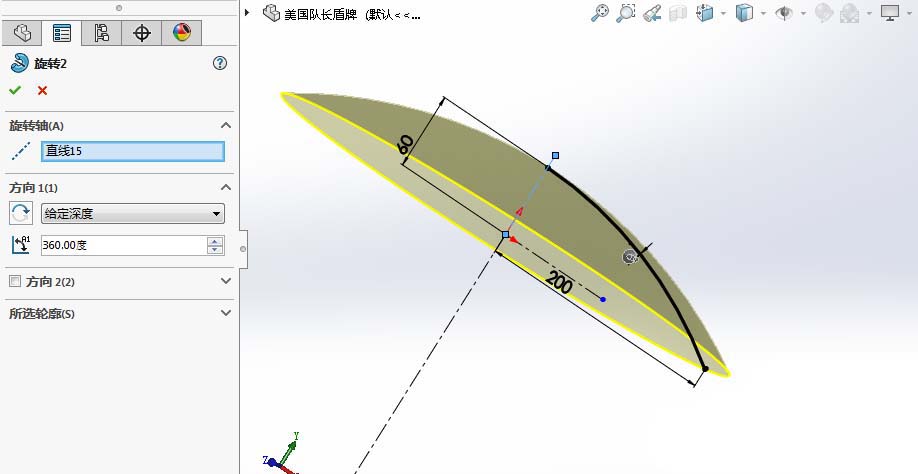

3、通过旋转凸台命令，进行建模，得到盾牌的基本形状。

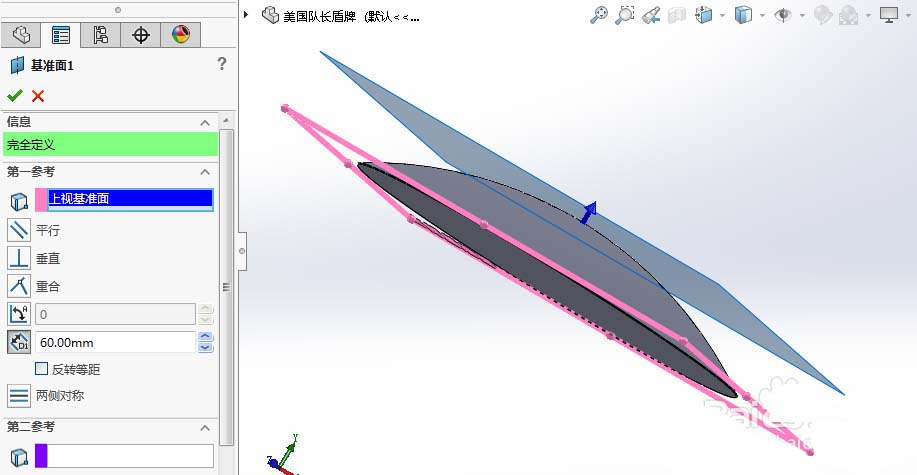

4、在盾牌的顶端建立一个基准面。

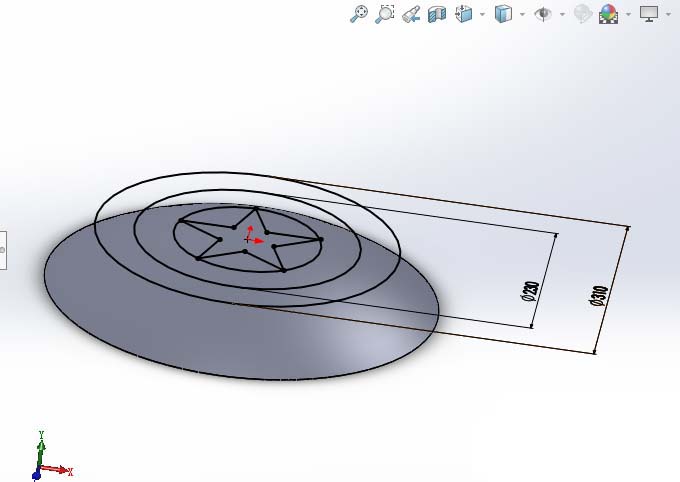

5、在该基准面上绘制草图，这些线条都是用来区分盾牌上颜色的线。

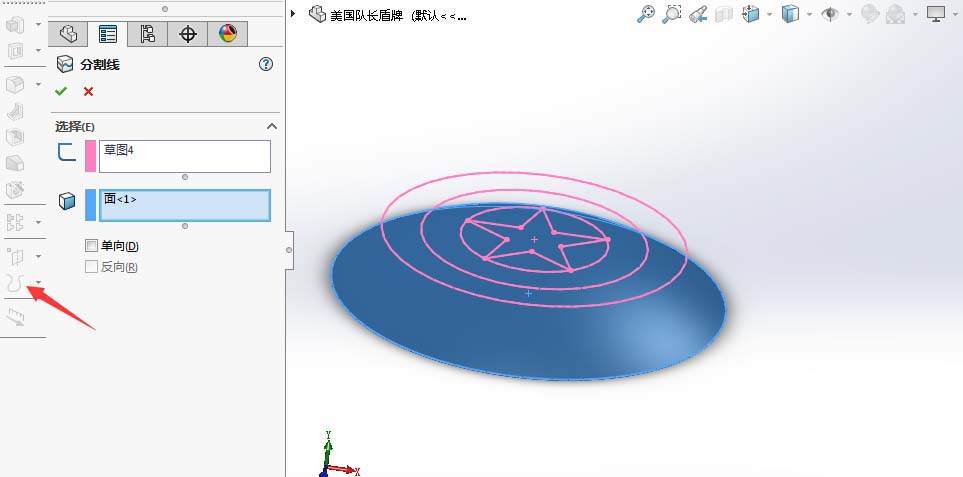

6、退出草图，然后使用曲线指令中的分割线命令对实体进行切分。

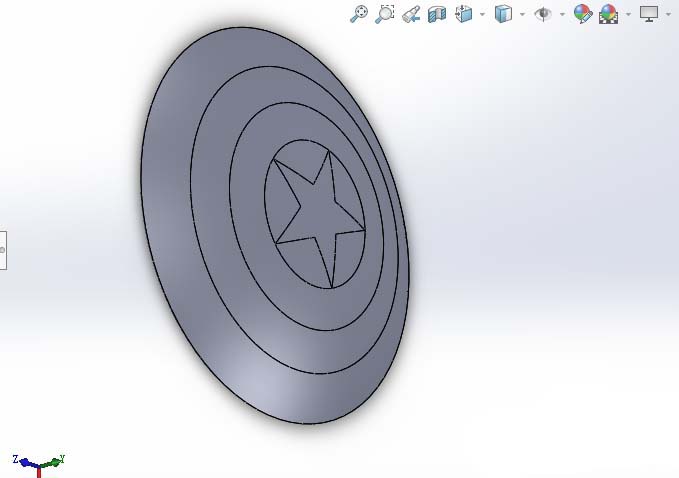

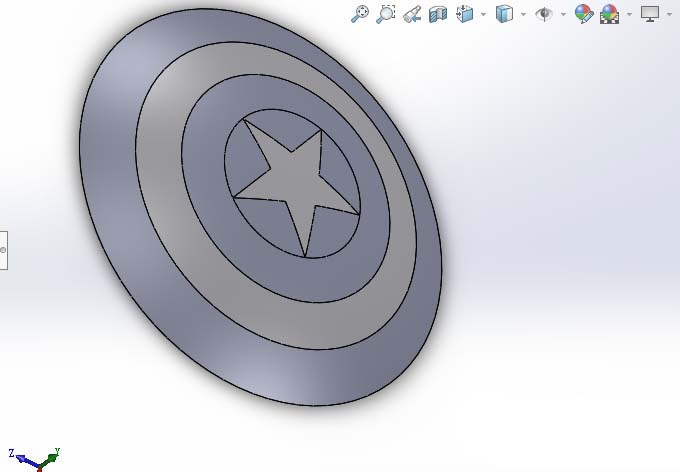

7、盾牌的模型基本完成。接下来就需要对每一部分分别上色了。

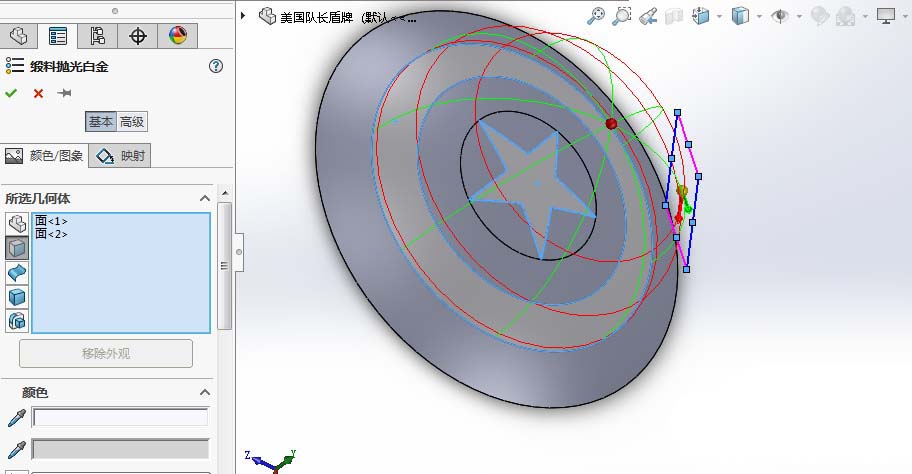

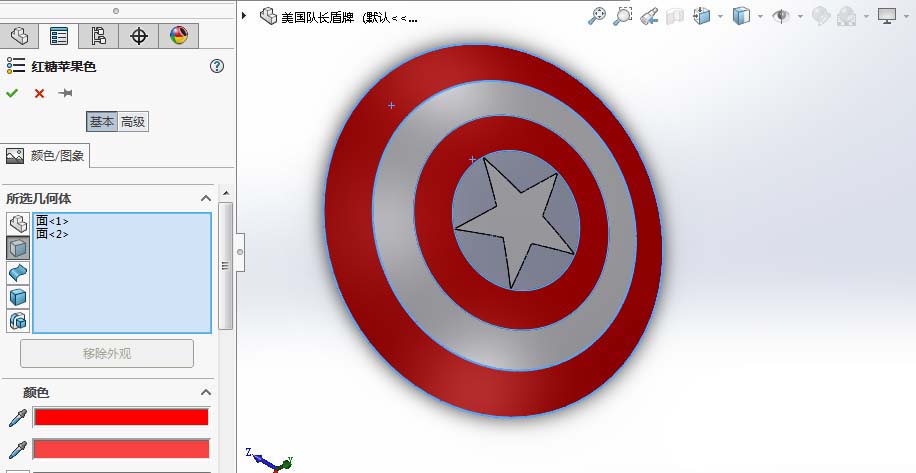

8、我们知道美国队长盾牌的颜色从内到外分别是白、蓝、红、白、红。先上白色，为了美观我选择了白金色。如图，选取对应面，编辑外观。
9、同样的道理，我们再上红色。

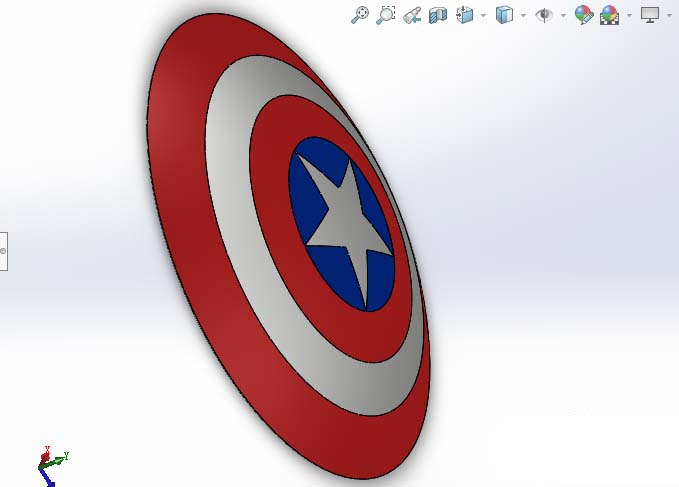

10、颜色装饰好之后，最终模型如下。
以上就是sw中创建美国队长盾牌的教程，希望大家喜欢，请继续关注。
