SolidWorks怎么创建滚子链零件模型?
番茄系统家园 · 2022-09-05 04:29:06

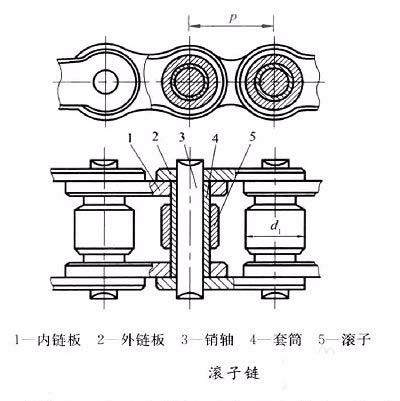

SolidWorks中想要创建滚子链零件，滚子链由内链板、外链板、销轴、套筒、滚子组成，既然知道组成了，下面我们就来看看详细的绘制方法。
- 软件名称：
- SolidWorks 2018 SP3.0 Premium 64位 中文特别版(附破解文件+安装教程)
- 软件大小：
- 14.3GB
- 更新时间：
- 2018-05-22
1、直接进入正题！首先在草图上画出两个大小相同的圆，给出必要的尺寸。拉伸得到滚子。
2、在一对滚子所在平面建立草图，绘制出链板的草图，如图所示。然后拉伸得出滚子一侧链板。
3、使用镜像指令，为滚子另一侧添加链板。
4、为链板添加销轴外型。在链板上画两个圆，拉伸得到销轴外型。然后使用镜像指令得出对称的销轴外型。
