Solidworks工程图怎么添加销钉符号?
番茄系统家园 · 2022-08-23 03:38:17
Solidworks螺钉的类型有很多，销钉就是其中一种，想要添加销钉符号，该怎么绘制呢？下面我们就来看看详细的教程。
- 软件名称：
- SolidWorks 2018 SP2.0 Premium 64位 多语中文特别版(附破解文件+安装教程)
- 软件大小：
- 14.0GB
- 更新时间：
- 2018-03-07

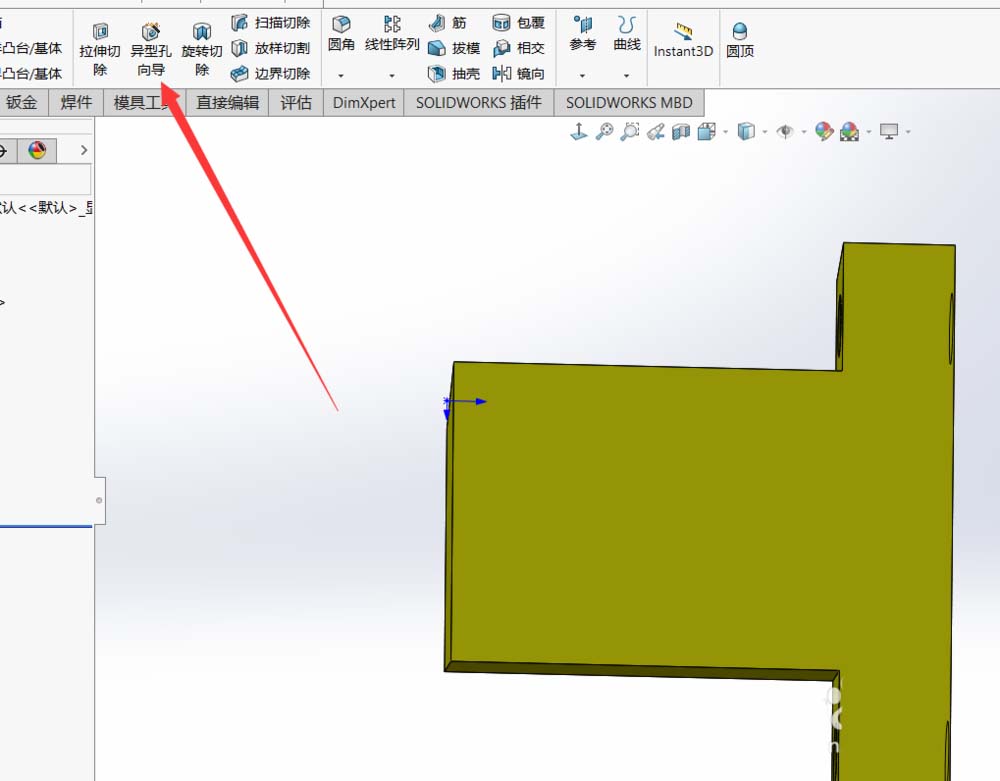

1、我们可以先在零件图里打上销钉符号，找到异型导向孔。

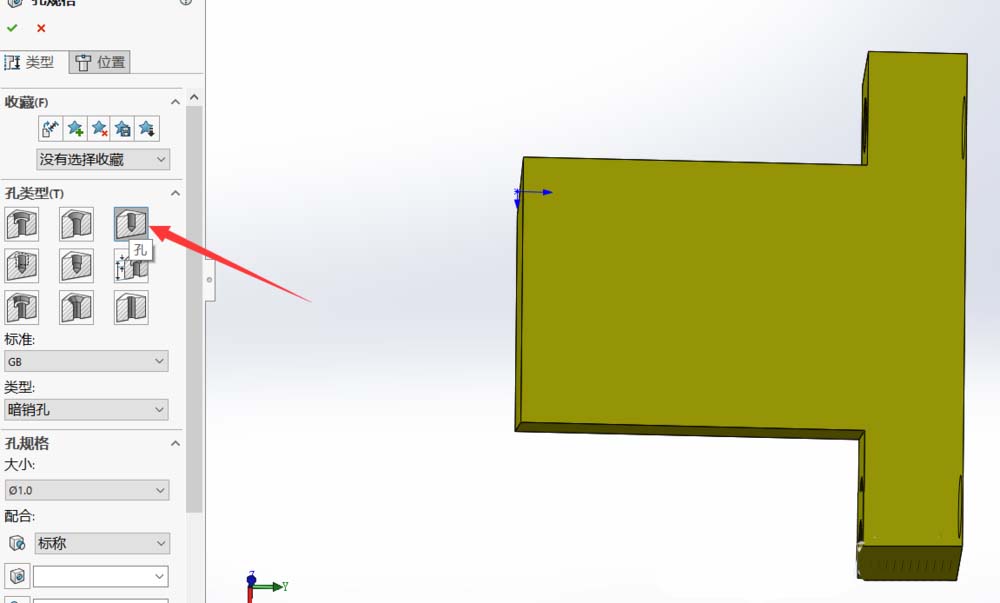

2、在异型导向孔里面就可以找到销钉，然后选择零件上合适的位置打上销钉孔。
3、之后我们在选择从零件到工程图，生成的工程图会自带打好的销钉符号。
4、如果没有，我们也可以自己添加，在工程图里面找到设置。
5、然后选择自定义，在自定义里面找到注解，注解下找到销钉符号。
6、然后拖到上面的快捷栏里，之后可以选择孔直接添加销钉符号。
以上就是Solidworks销钉符号的绘制方法，希望大家喜欢，请继续关注。
