CATIA中需要测量出两个物体的干涉量有多少，该怎么测量呢？下面我们就来看看详细的教程。
- 软件名称：
- CATIA V5-6R2013 64位 简体中文特别版(附安装破解教程)
- 软件大小：
- 1.71GB
- 更新时间：
- 2017-06-22

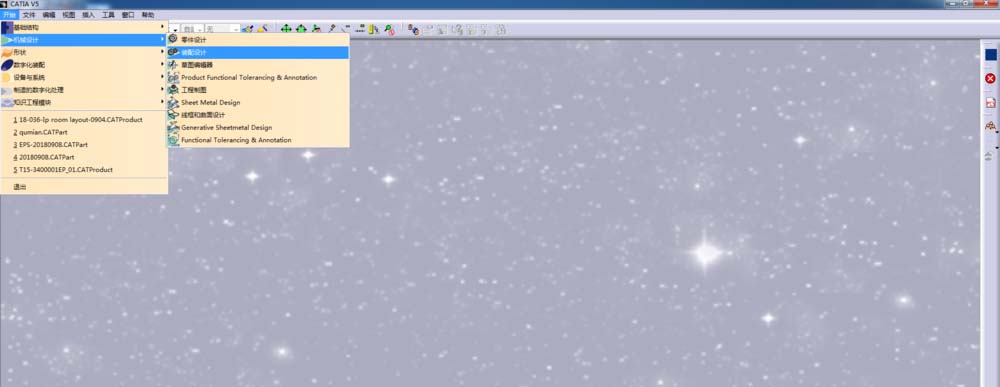

1、首先打开CATIA，选择开始>机械设计>装配设计；

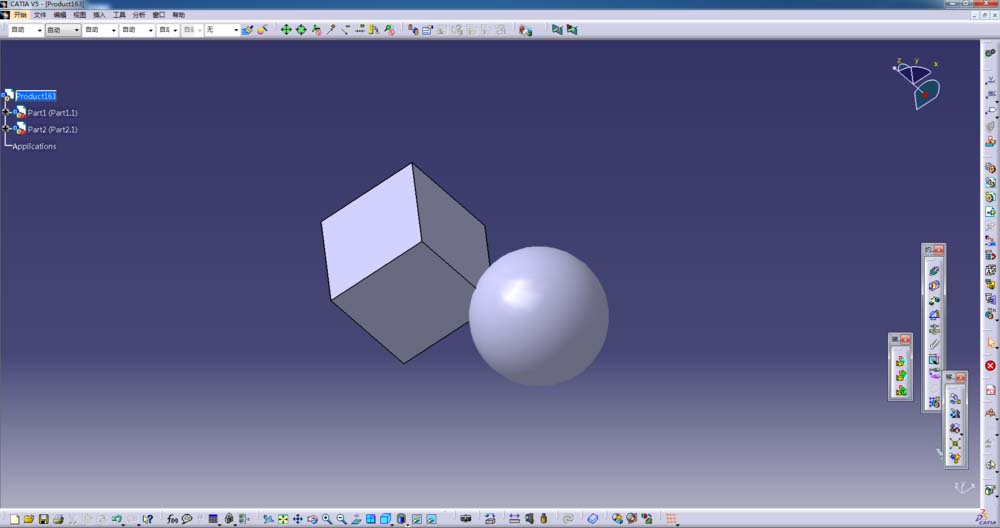

2、选择文件>打开，调入产品，产品中两个零件处于干涉状态；

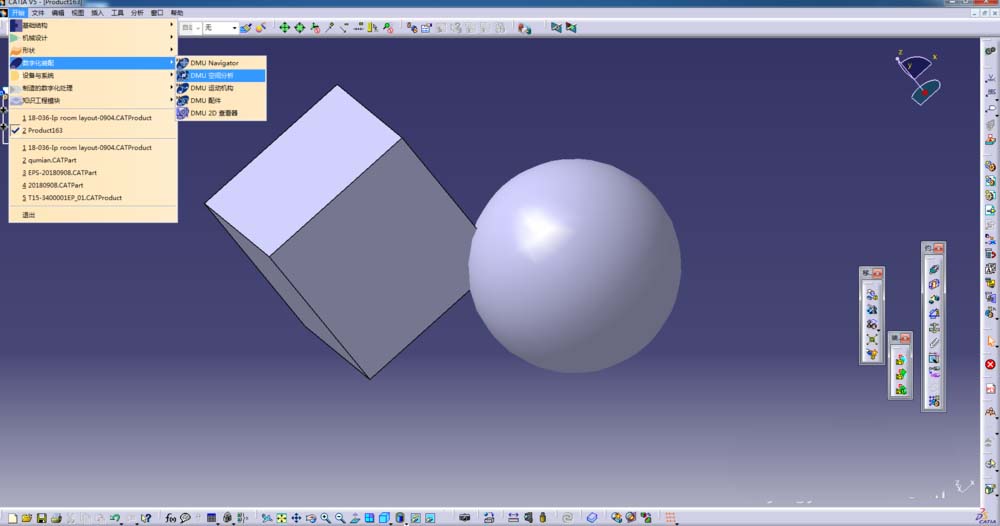

3、点击开始>数字化装配>DMU 空间分析，进入数字化装配模块；

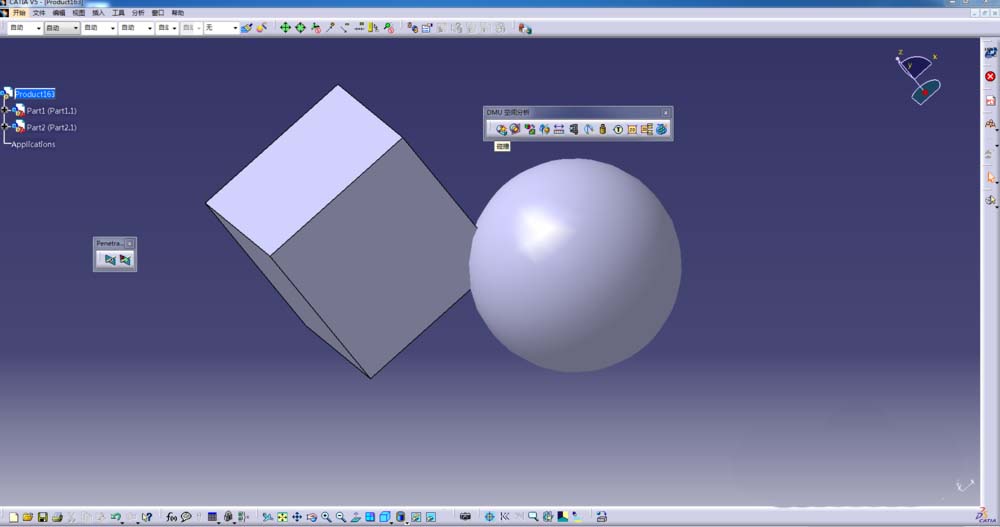

4、在模块中找到DMU 空间分析命令栏，点击第一个“碰撞”命令；

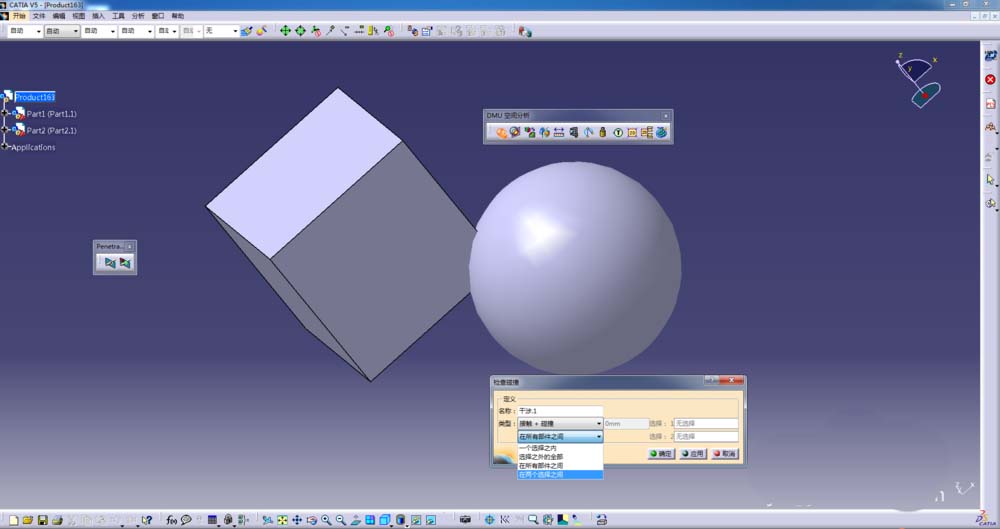

5、点击类型，选择“在两个选择之间”，分别选择两个干涉的零部件，注意，此处如果需要直接显示结果，需点击“应用”命令；

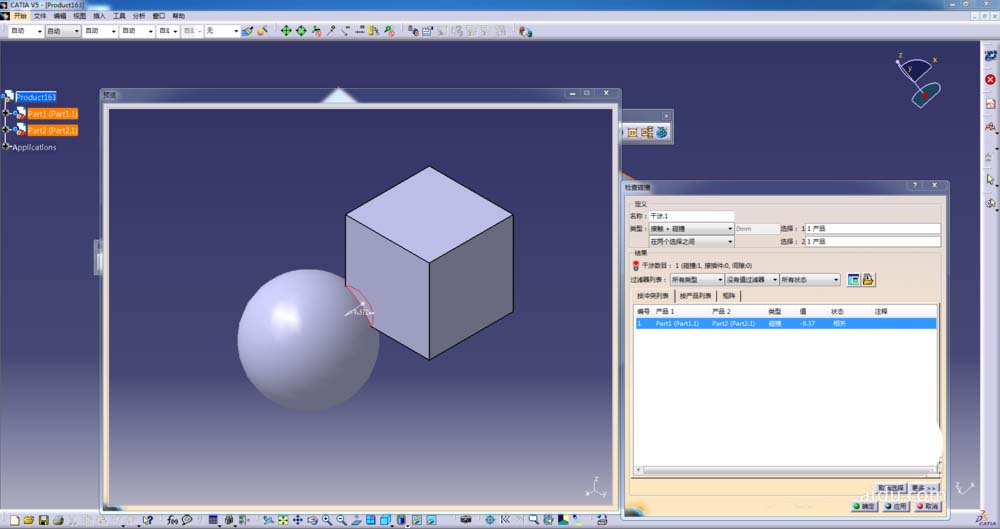

6、弹出“检查碰撞”对话框和预览的图片框，预览中显示沿箭头方向，干涉9.372mm，检查的结果同样记录在检查碰撞中。
以上就是CATIA干涉量的测量方法，希望大家喜欢，请继续关注。
