solidworks怎么建模内螺纹孔并阵列?
番茄系统家园 · 2022-09-12 02:00:12
solidworks绘制三维零件模型很简单，想要创建一个零件模型，该怎么创建呢？下面我们就来看看详细的教程。
- 软件名称：
- SolidWorks 2018 SP2.0 Premium 64位 多语中文特别版(附破解文件+安装教程)
- 软件大小：
- 14.0GB
- 更新时间：
- 2018-03-07

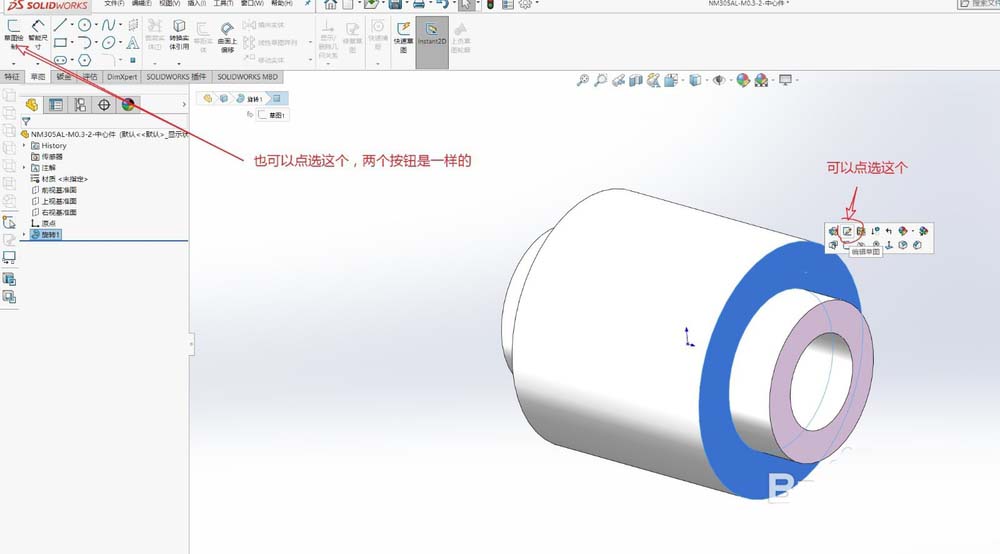

1、打开上一次画的旋转体，选择一端平面为草图平面，如图

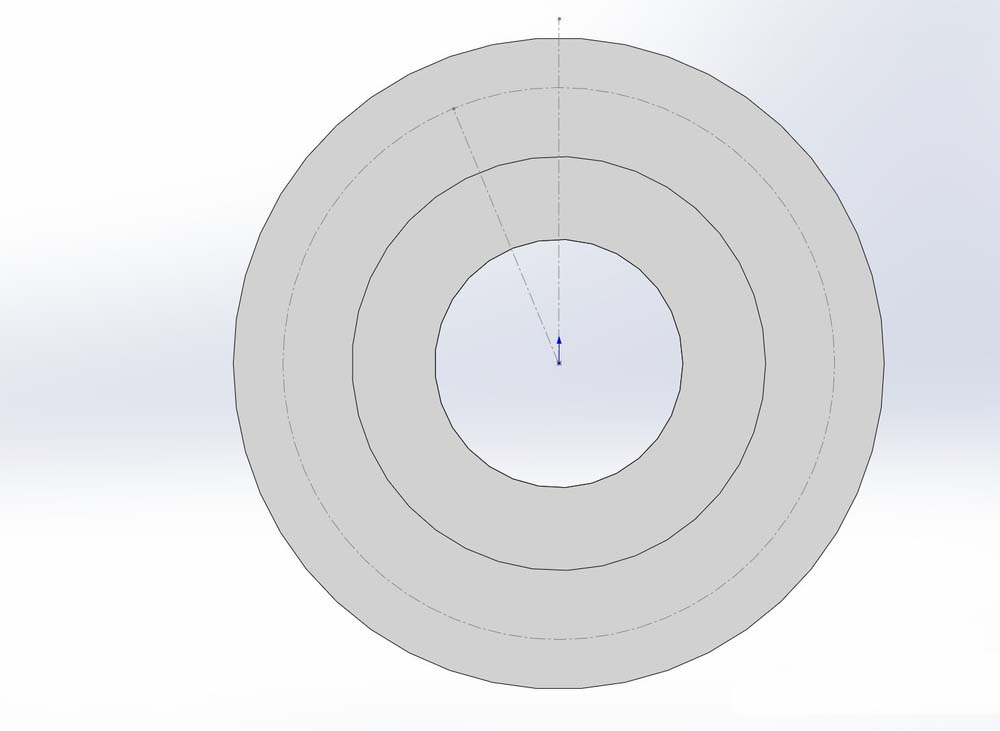

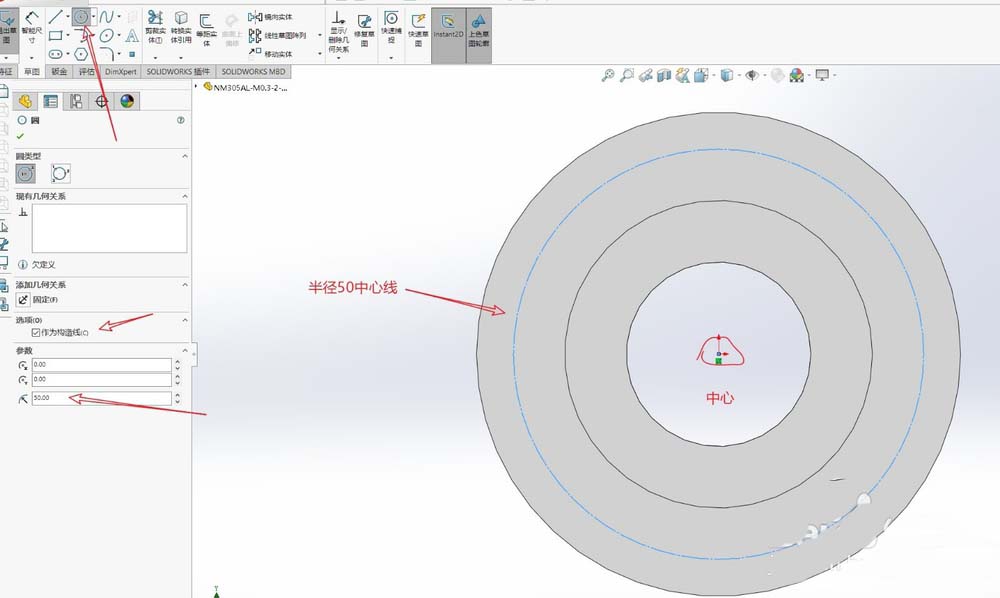

2、选择画圆工具，以旋转体的中心为中心画一个半径50mm的圆，如图

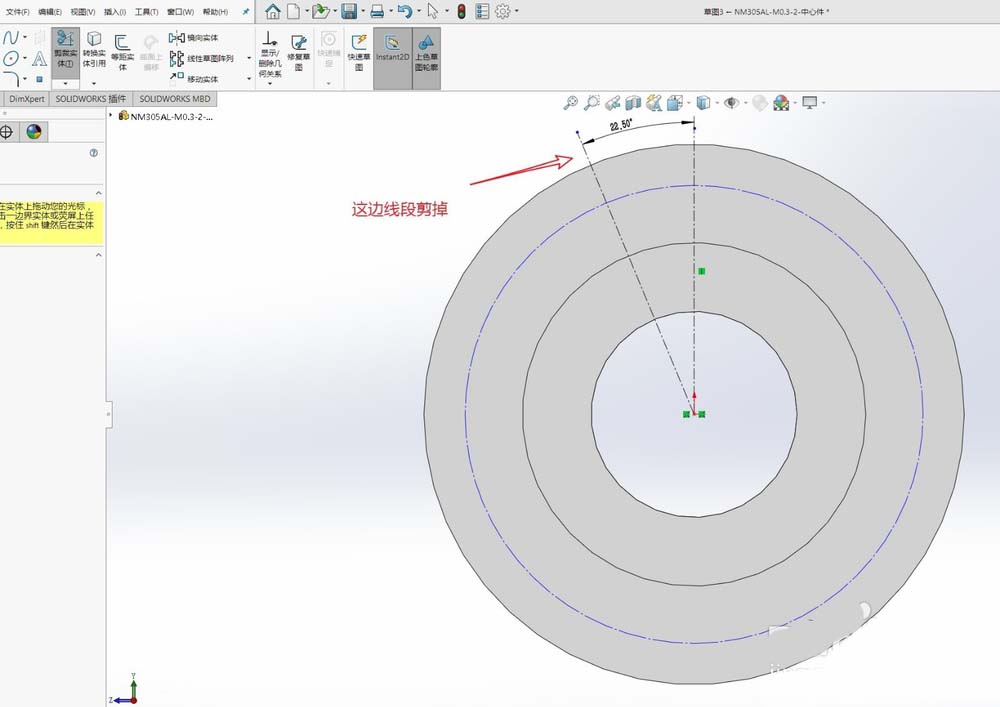

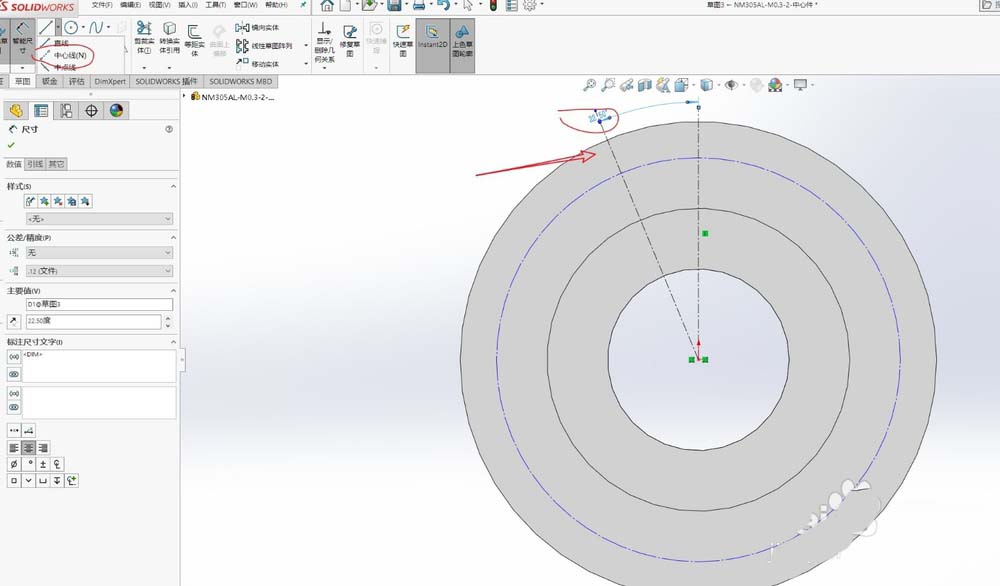

3、用中心线画一个22.5度的夹角，凸出图的线剪掉，画好后选择退出草图，如图

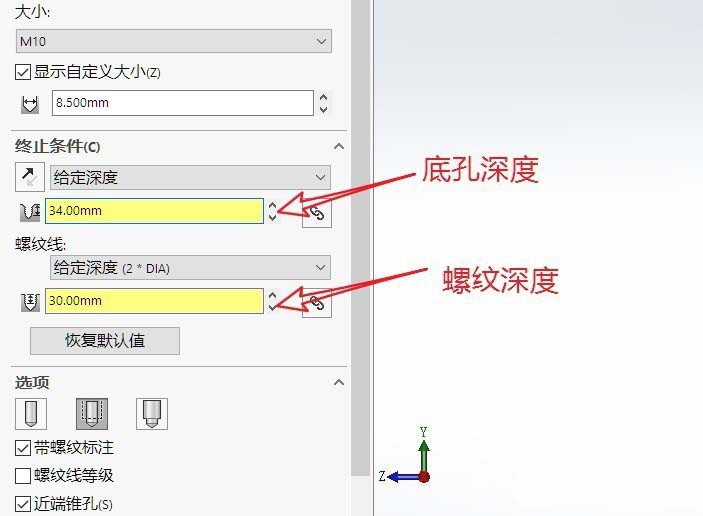

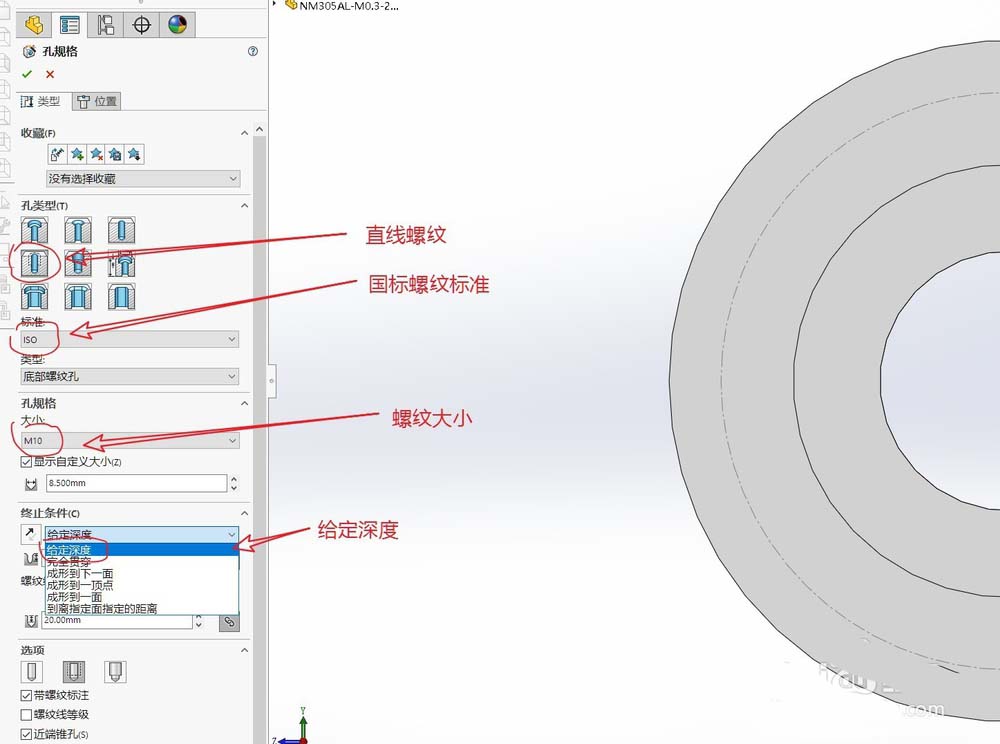

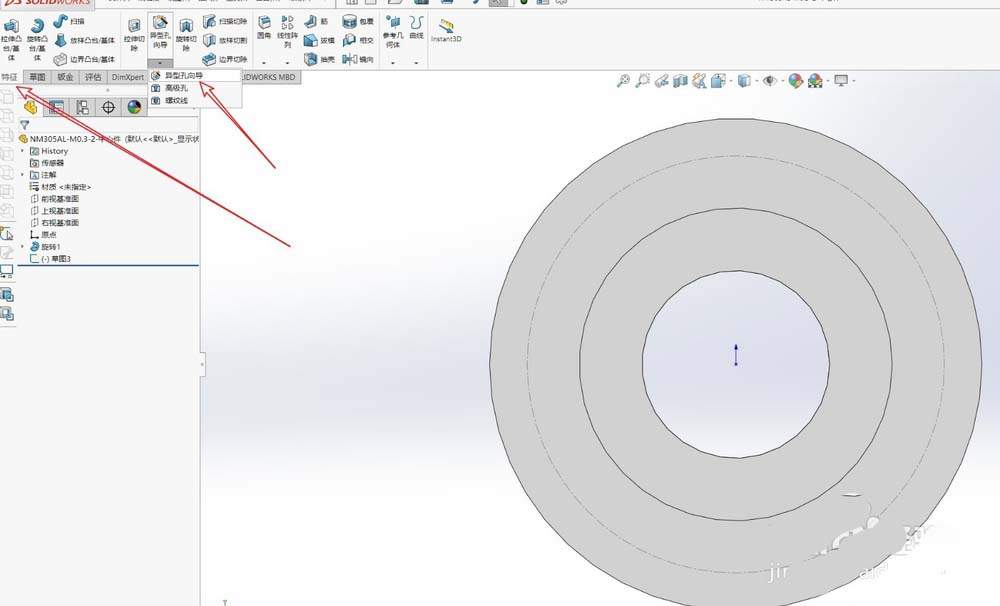

4、用特征 - 异型孔向导，再编辑螺纹孔大小，孔类型选：直螺纹孔，标准选“ISO”，大小选“M10”终止条件选“给定深度”，底孔深度为34，螺纹有效深度30mm,

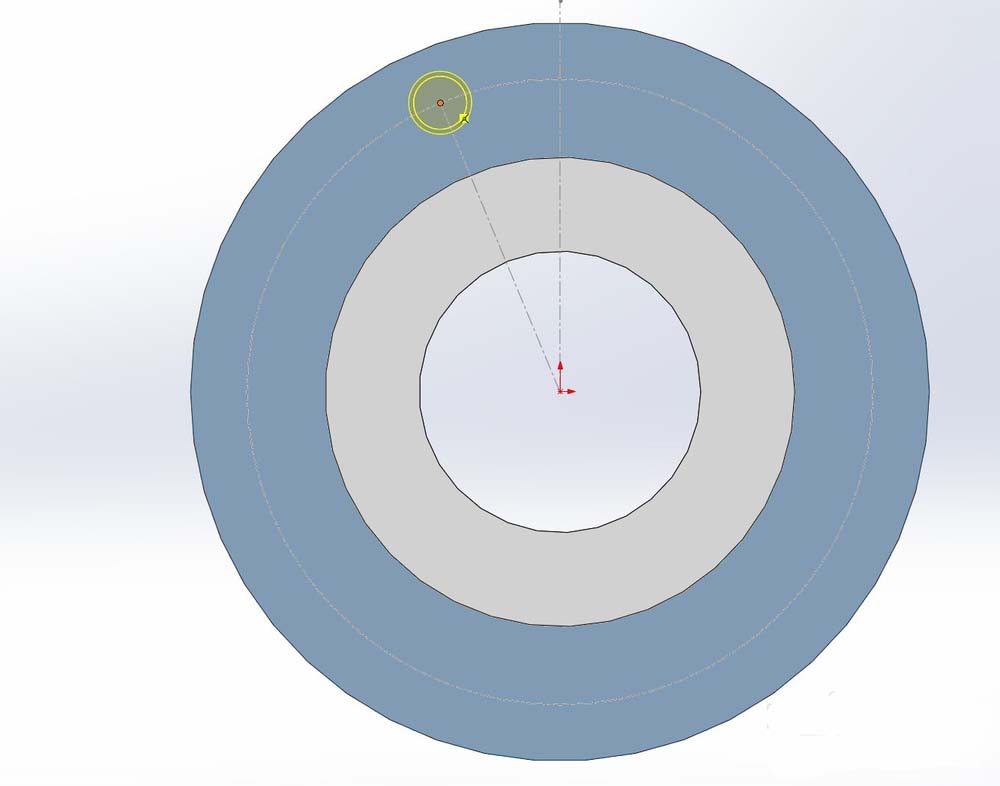

5、全部条件选好后，点选位置，选择螺纹孔放置的平面，选择之前的草图平面，选择交点放置螺纹孔，打勾，螺纹孔就画好了，如图；

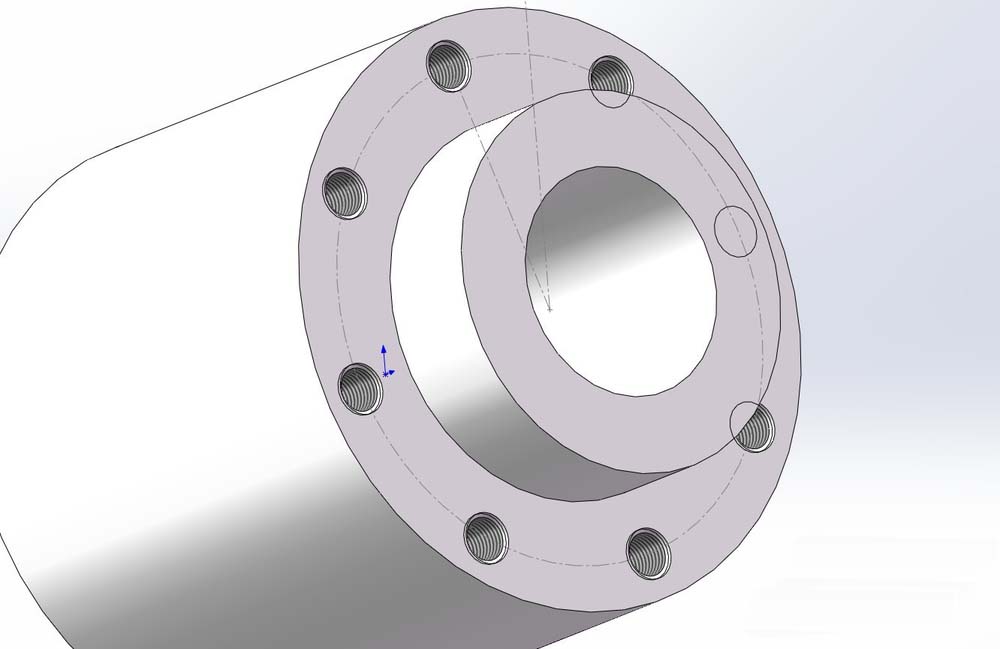

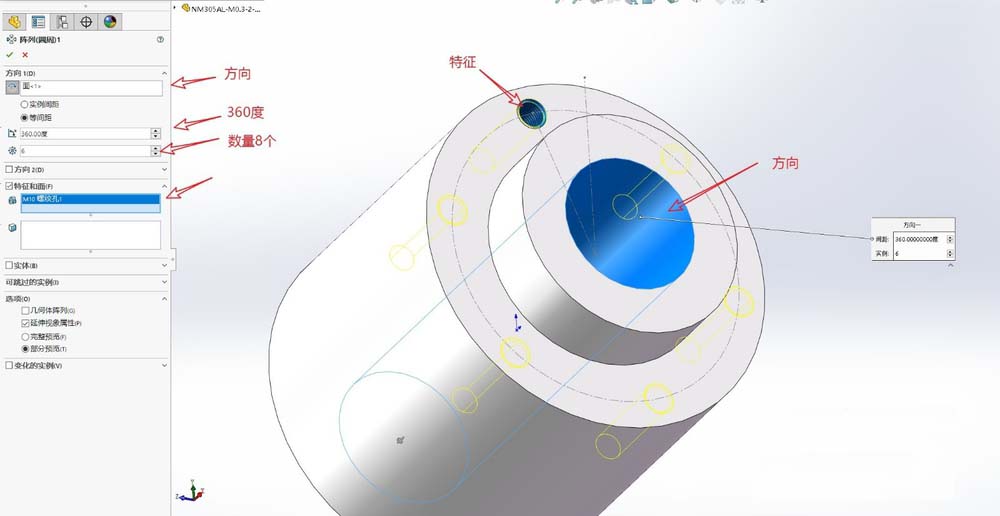

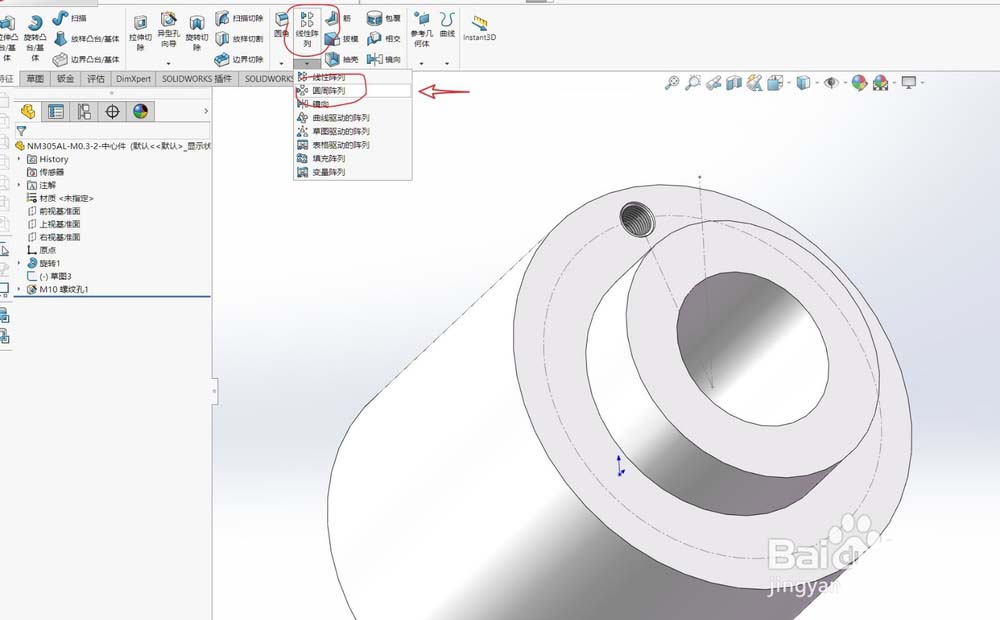

6、选择线性阵列下拉的圆形阵列，方向选45内孔壁，角度360度，数量8个，特征选M10螺纹孔，打勾，螺纹孔就画好了，如图。
以上就是sw绘制内螺纹孔和阵形零件的教程，希望大家喜欢，请继续关注。
