UG怎么建模斜柱连接座零件模型?
番茄系统家园 · 2022-09-09 09:45:36

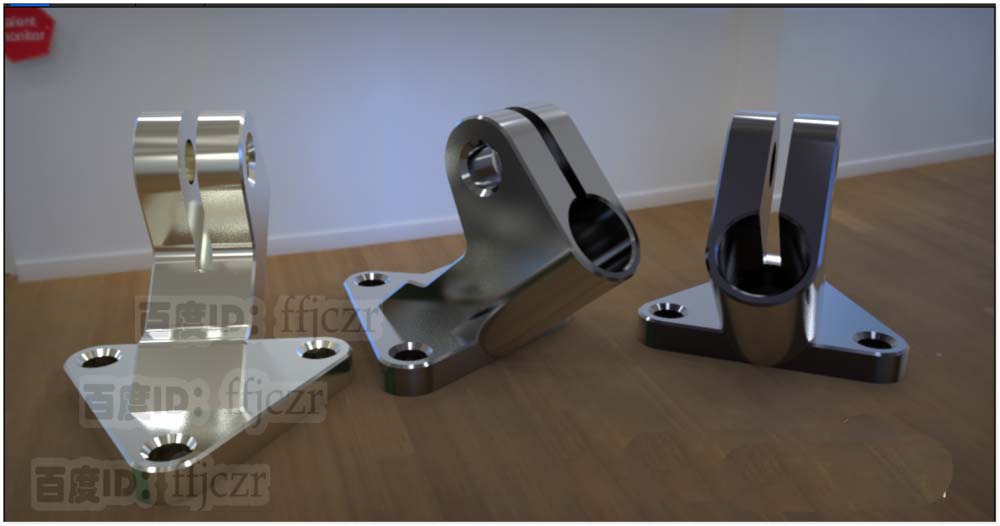

ug中想要创建零件，今天我们就来看看创建斜柱连接座零件的方法，我们需要先绘制一个为底座一个为斜柱；底座要最先创建，作为基准用。下面我们就来看看详细的教程。
- 软件名称：
- Siemens PLM NX 12.0.0 64位 简体中文特别版(附破解文件+安装教程)
- 软件大小：
- 6.48GB
- 更新时间：
- 2018-05-12

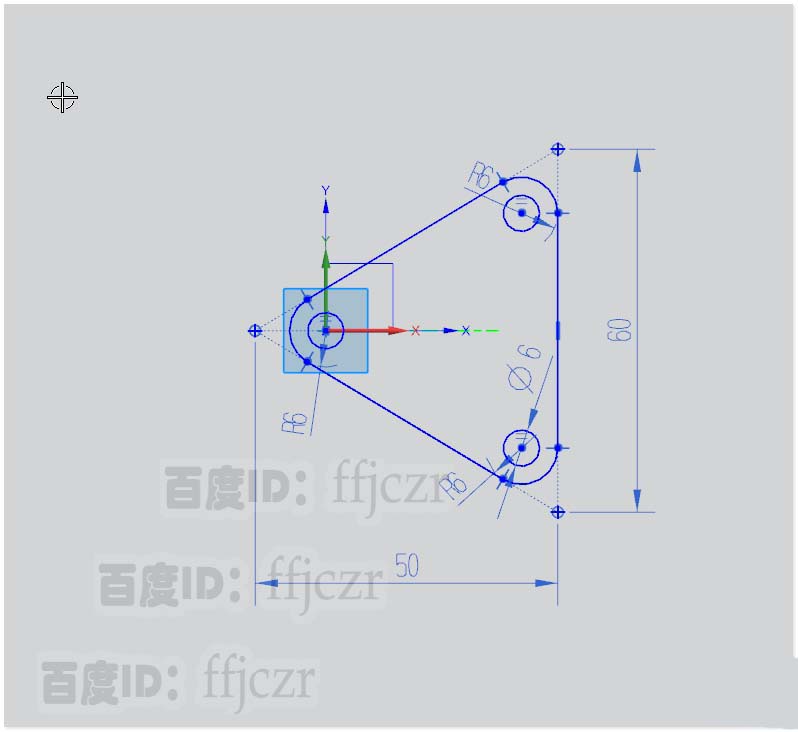

1、创建底座，选用拉伸命令，以XY面为截面的草绘平面；在草图中，绘出一个等腰三角形，每个角进行倒R6的圆角，并将其中一个顶角约束到X轴上倒角的圆心与坐标原点重合。其它二个顶角约束成与X对称。具体数值如图所示，完全约束后退出草绘模式。

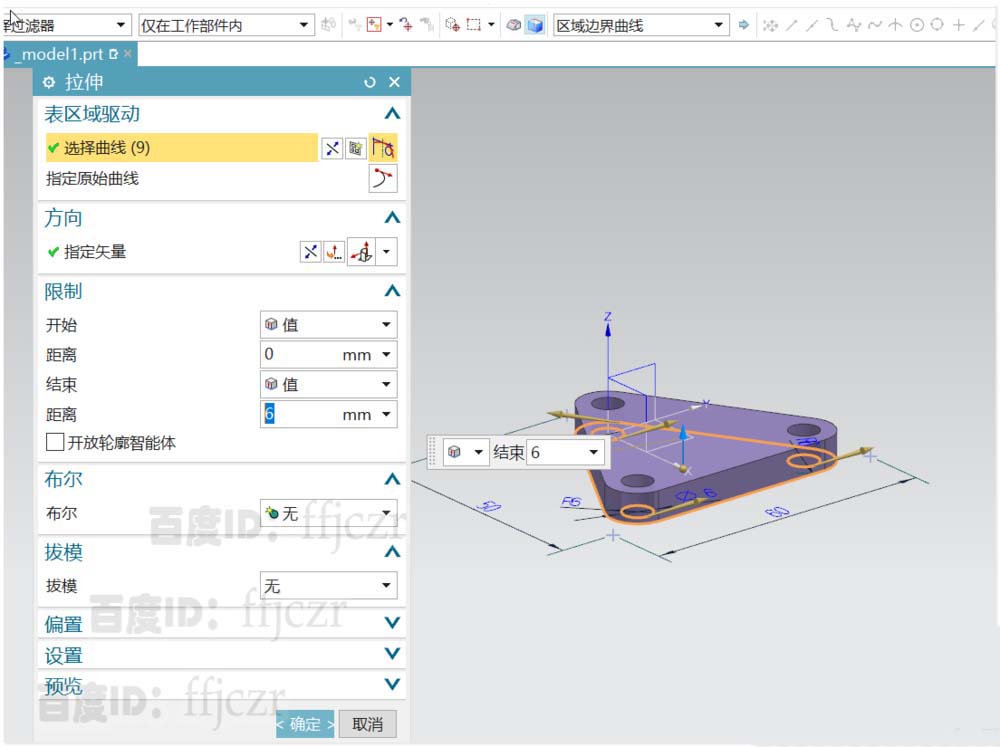

2、回到建模模式中的拉伸对话框，向上拉伸出6的厚度。得到底座的模型。

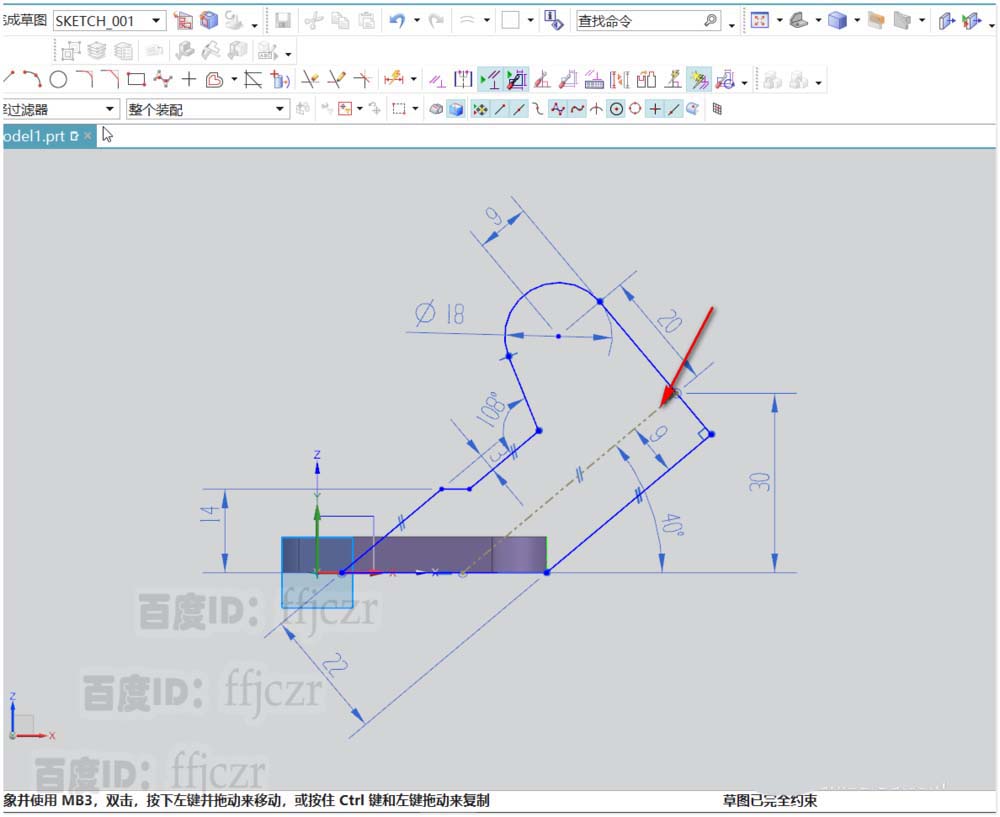

3、再次选用拉伸命令，用XZ面为草绘平面。先在第一象限绘出一条40度的斜线作为参考线，依据参考线绘出相应的截面轮廓线。具体数值如图所示，完全约束后退出草绘模式。

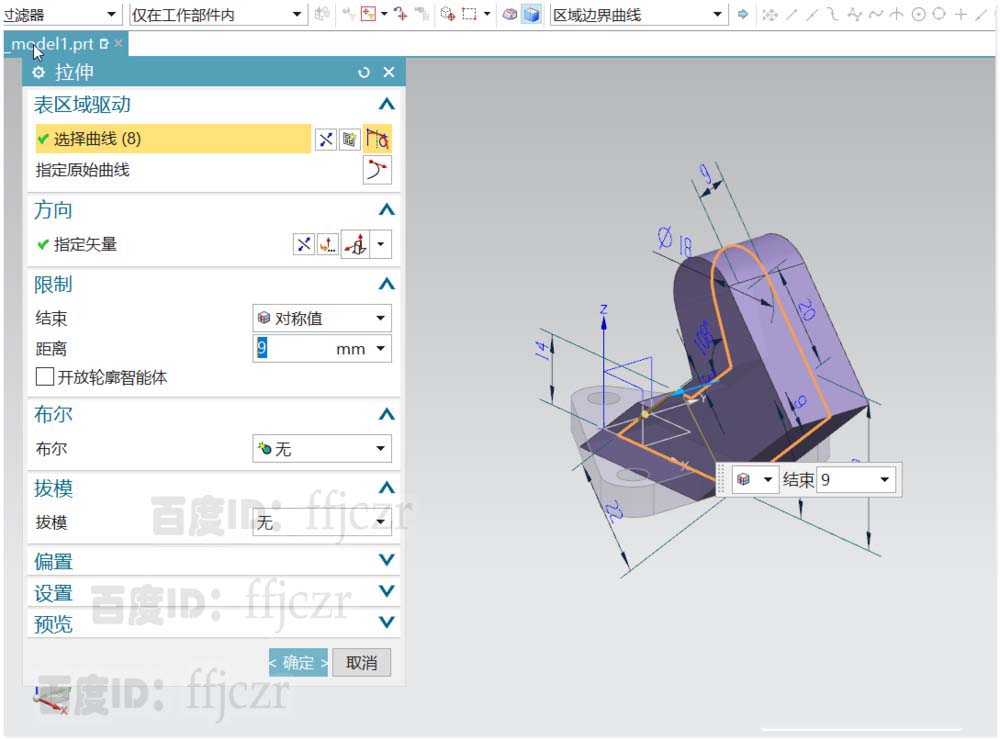

4、回到拉伸对话框，拉伸对称值为9；得到斜柱的基本体。

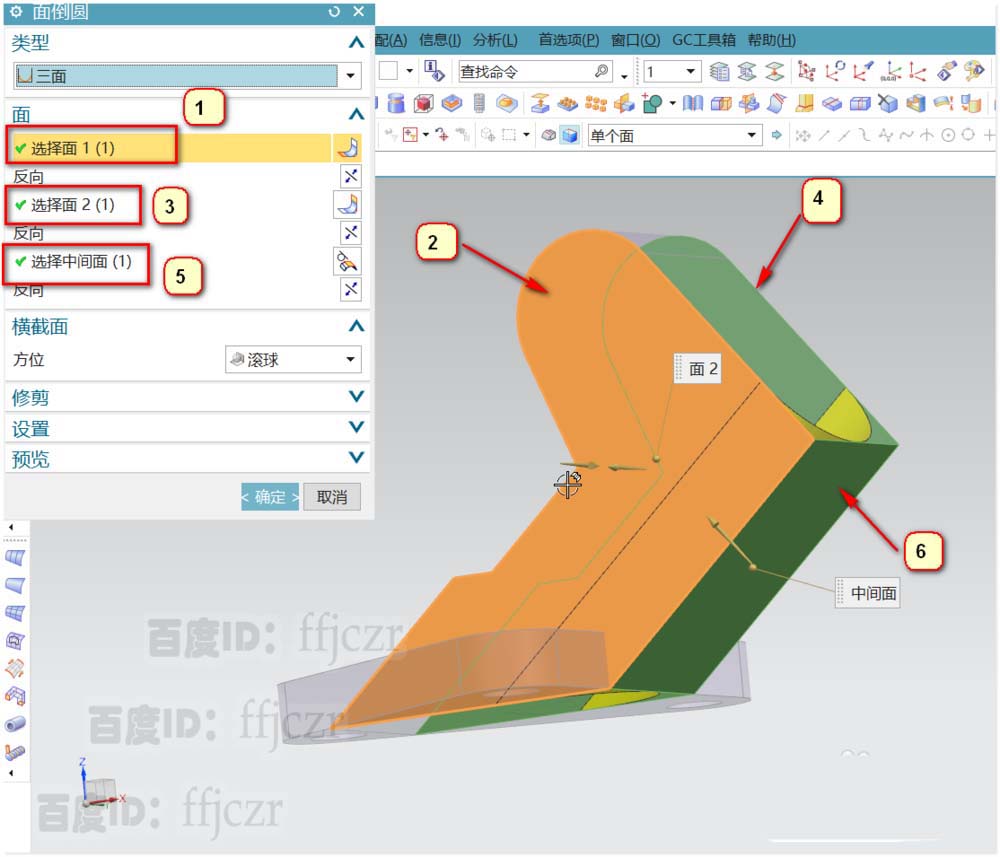

5、选用面倒圆，按图所示，分别点选斜柱体的三个面得到完全倒角。

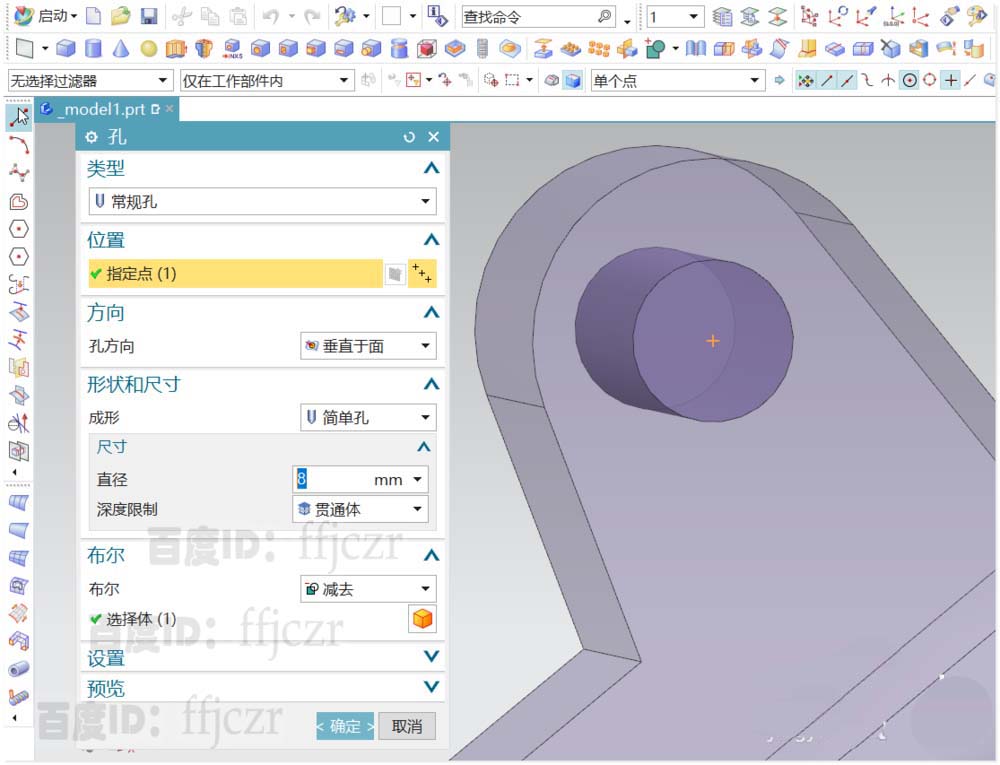

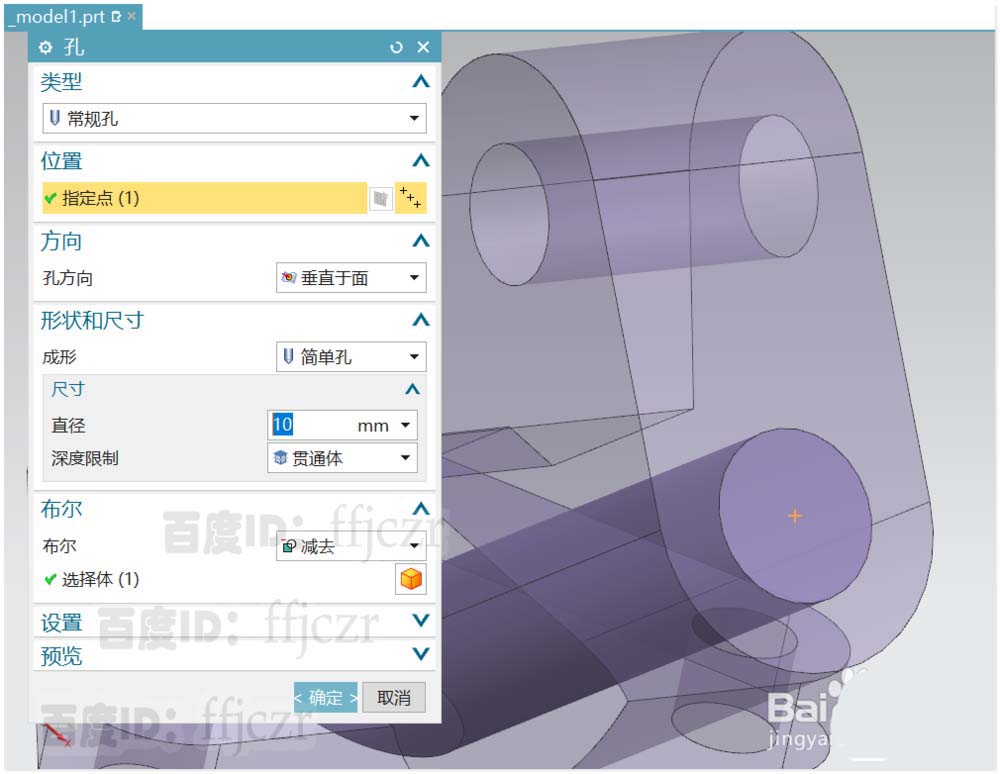

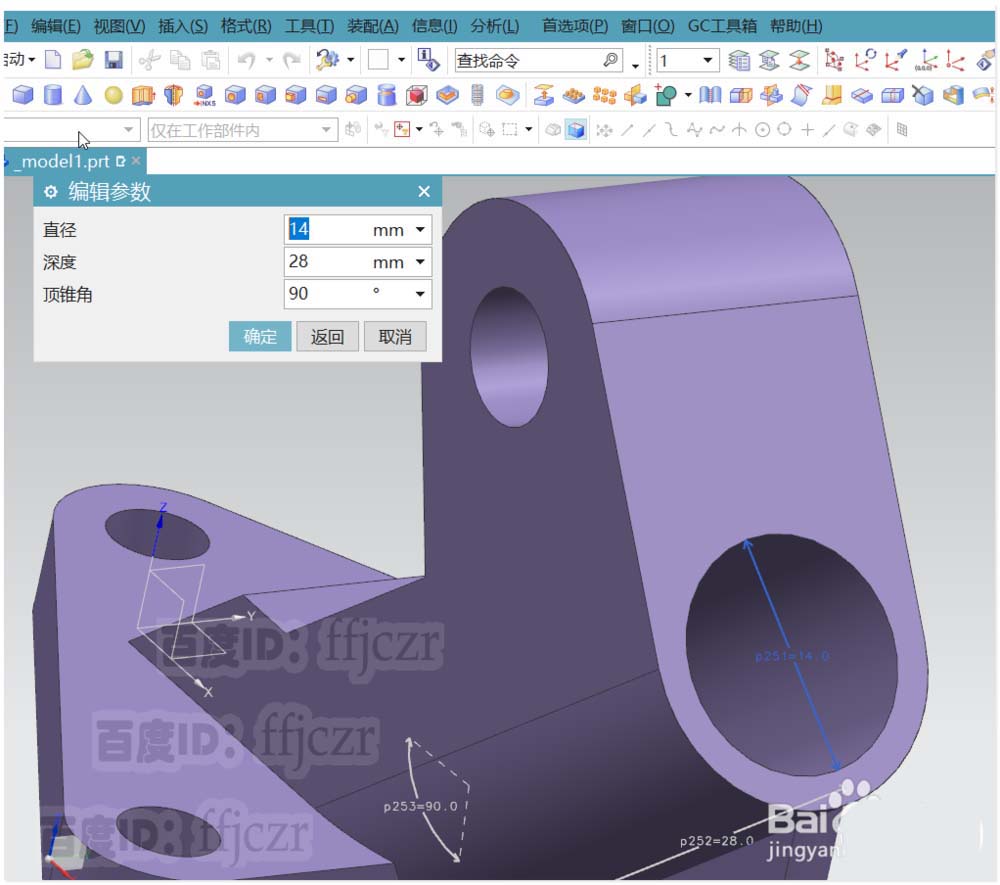

6、对斜柱进行开孔，开孔的定位点只要捕捉到相应圆角的圆心就可以了。

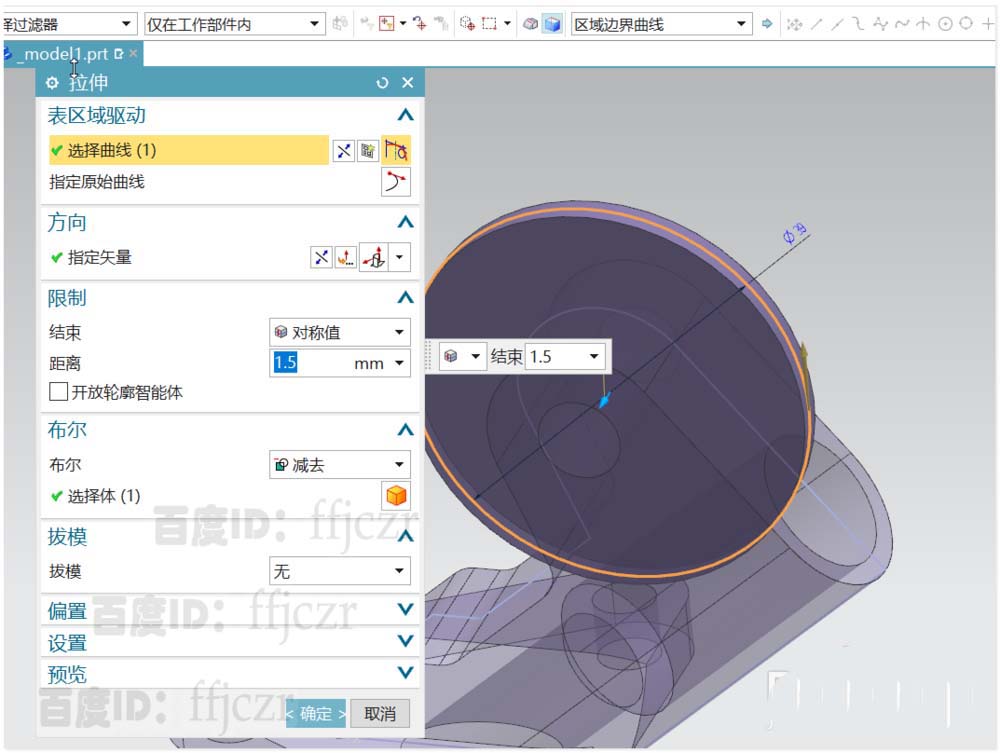

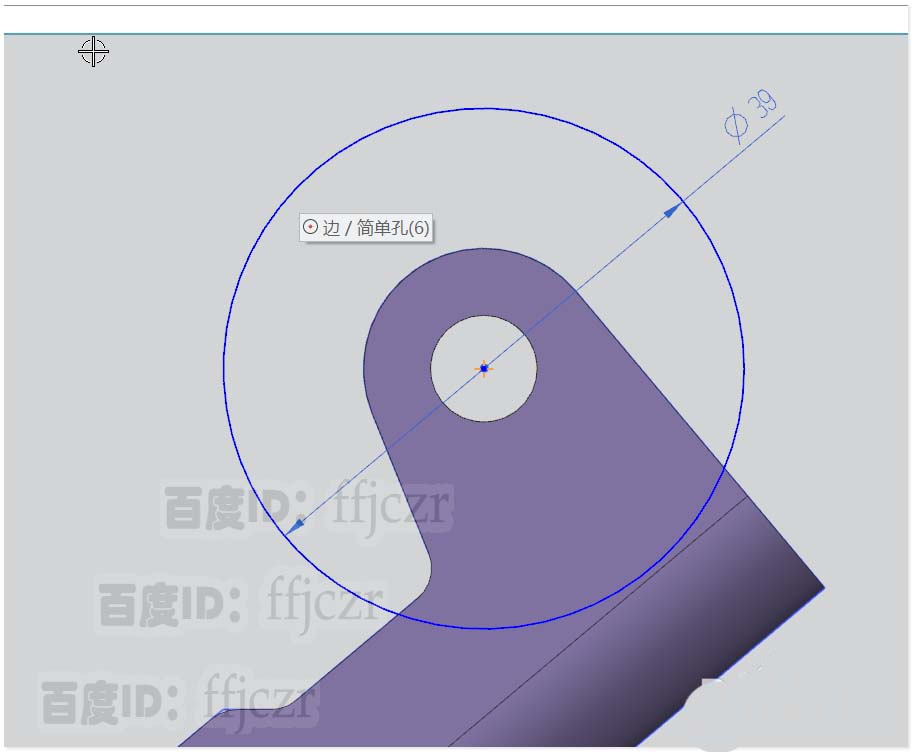

7、对斜柱开槽。选用拉伸命令，以XZ面为划绘平面，在草绘模式中以斜柱耳朵的圆心为定位点，绘出一个直径为39的圆形。回到拉伸对话框，进行对称拉伸1.5，并用布尔 求差；得到斜柱的开槽效果。整个模型完成。
以上就是ug中建模斜柱连接座零件的教程，希望大家喜欢，请继续关注。
