creo4.0工程图怎么创建基准目标?
番茄系统家园 · 2022-09-07 07:11:13
creo4.0中创建基准目标很常用，该怎么创建呢？下面我们就来看看详细的教程。
- 软件名称：
- PTC CREO 4.0 M030 官方中文特别版(附破解文件+许可证+安装教程) 64位
- 软件大小：
- 5.86GB
- 更新时间：
- 2017-09-26
1、打开creo4.0软件，打开一个工程图文件。

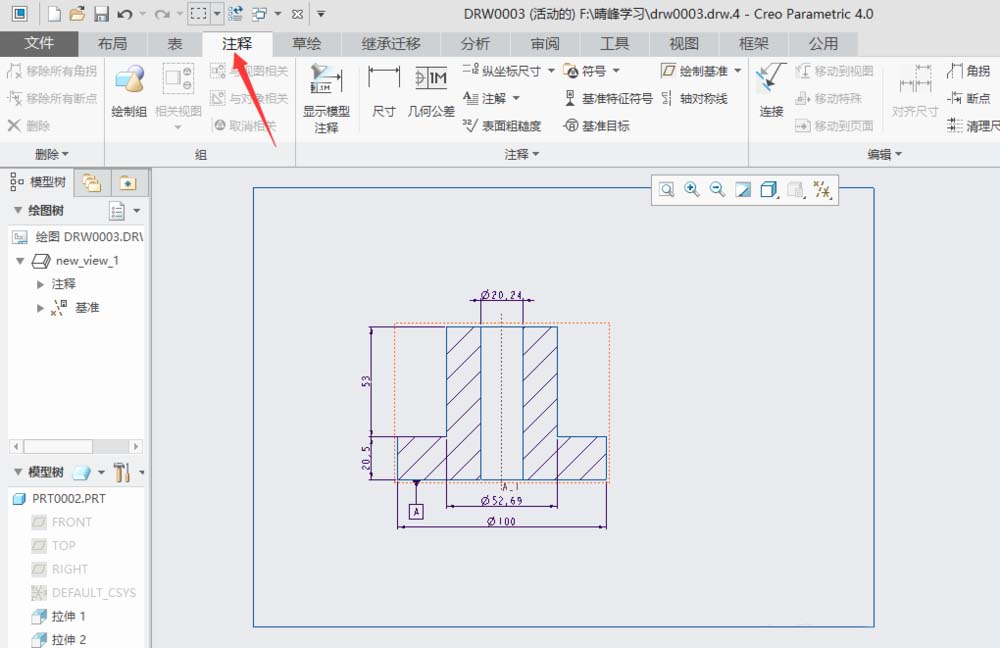

2、切换到“注释”功能选项。
3、单击注释区域中“基准目标”命令。

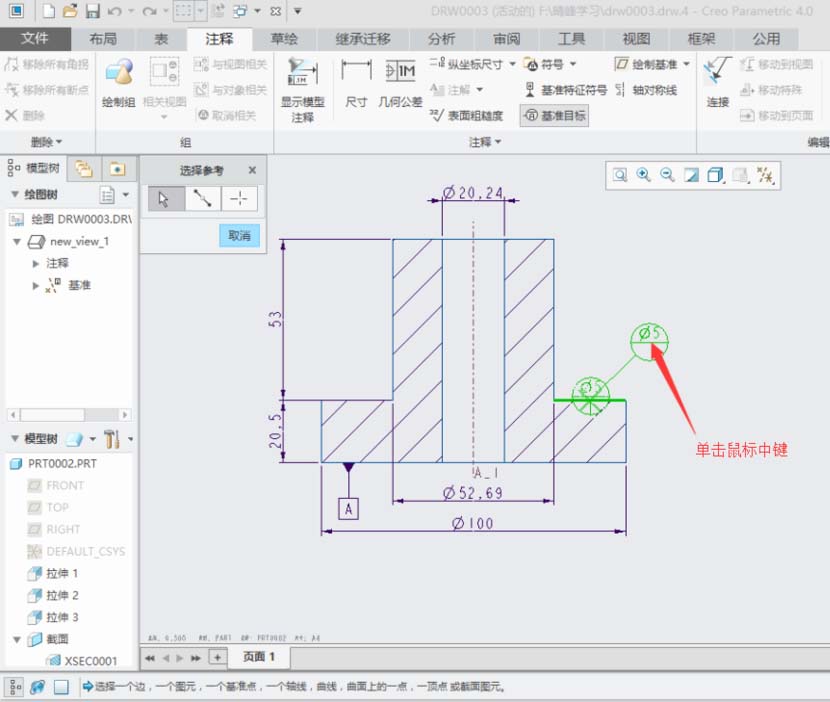

4、系统提示放置点（选择一条边，一个图元，一个基准点，一个轴线，曲线，曲面上的一点，一顶点或截面图图元），选择下图箭头标示的边。
5、移动鼠标到放置基准点位置，单击鼠标中键。
6、在弹出的“基准目标”控制板“大小和参考”区域，将大小设置为空，基准名称为B1.在图纸空白处单击鼠标左键完成基准目标B1的创建。
7、创建基本目标如下图B1
以上就是creo4.0中创建基准目标的教程，希望大家喜欢，请继续关注。
