solidworks零件模型怎么使用剖面命令?
番茄系统家园 · 2022-09-03 02:47:22
solidworks中想要使用剖面命令，该怎么使用呢？下面我们就来看看详细的教程。
- 软件名称：
- SolidWorks 2017 SP0 官方中文免费版(附破解文件)
- 软件大小：
- 11.9GB
- 更新时间：
- 2017-02-27
1、这里以简易矩形零件为例。首先，新建一个矩形拉伸体。
2、在特征工具栏中选择抽壳命令，选择矩形体的一个面抽壳。

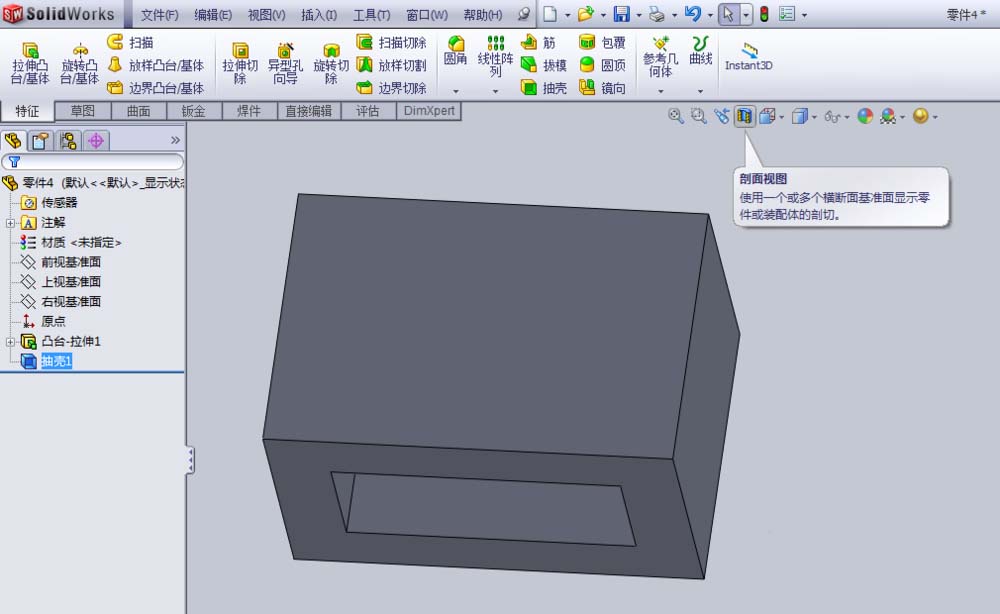

3、接着就来使用剖面视图对零件进行检查。
4、选择右视基准面，点击剖面视图，这时就可以看到剖开后的视图，图中蓝色部分就是剖面阴影面，在CAD中剖开处需绘制剖面线。
5、点击确定就可以生成剖除后的零件，需要注意的是，在生成CAD文件时，剖开的部分依然会显示。
以上就是solidworks中剖面命令的使用方法，希望大家喜欢，请继续关注。
