ansys有限元怎么导入solidworks绘制好的模型?
番茄系统家园 · 2022-05-22 00:40:30
该经验为大家分享一篇ansys有限元怎么将solidworks绘制的导入进去的教程
- 软件名称：
- Ansys14.0特别版(高级有限元仿真) 32位(附安装教程)
- 软件大小：
- 6.2GB
- 更新时间：
- 2016-01-13
- 软件名称：
- SolidWorks 2012 SP5 中文完美破解版 32/64位打包
- 软件大小：
- 11.2GB
- 更新时间：
- 2013-09-30

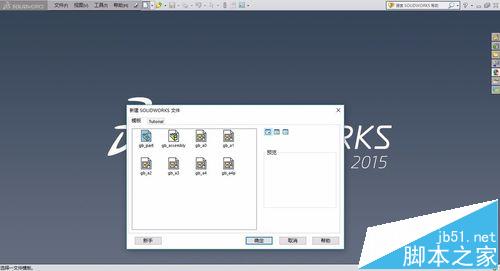

1、首先，双击或者右键打开我们的solidworks软件，这里以2015版本为例，其他版本的solidworks都可以使用该教程。新建一个零件，点击确定。

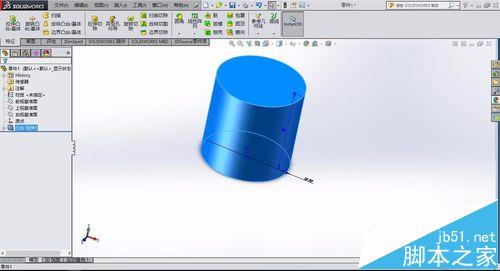

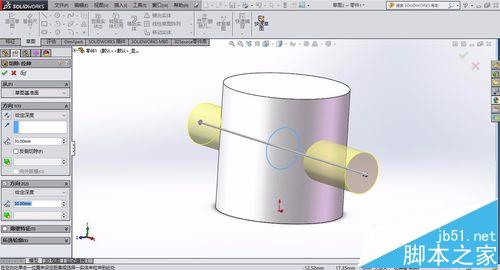

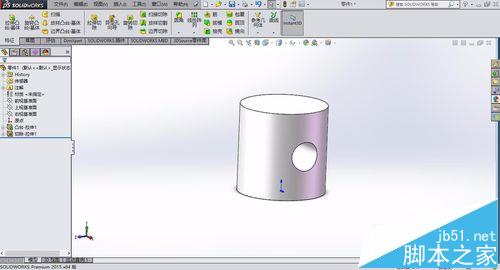

2、我们先绘制一个模型，点击拉伸凸台，绘制草图，绘制直径为30的圆，拉伸深度为30；接着点击拉伸切除，绘制直径为10的圆，使用方向2并且为完全贯穿。完成零件的绘制。

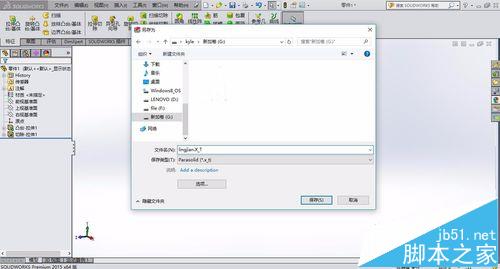

3、完成零件的绘制后，我们将保存问哦parasolid文件，后缀名为x.t文件，由于ansys软件是不支持中文的，所以我们也要把文件的中文名改为英文名，点击确定完成保存。

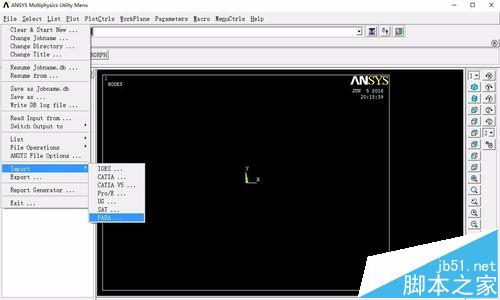

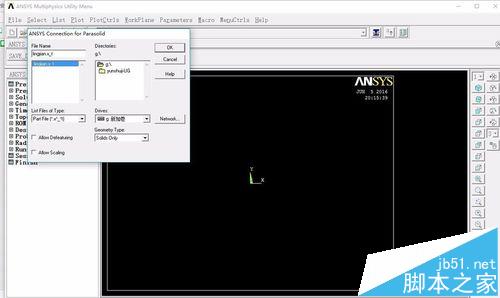

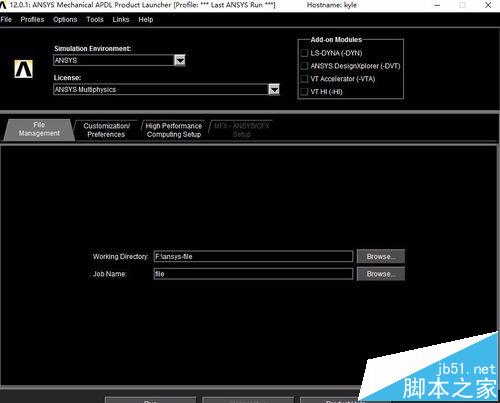

4、然后，我们双击或者右键打开我们的ansys12.0软件，默认路径和job即可，点击run进入ansys界面。然后我们将solidworks所画的模型导入进去，具体如下图所示。

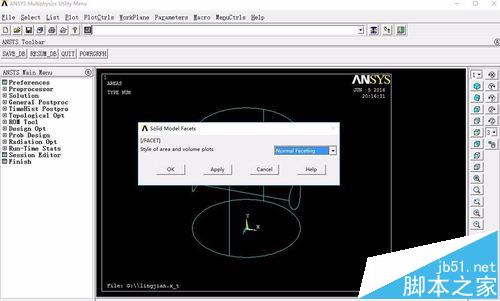

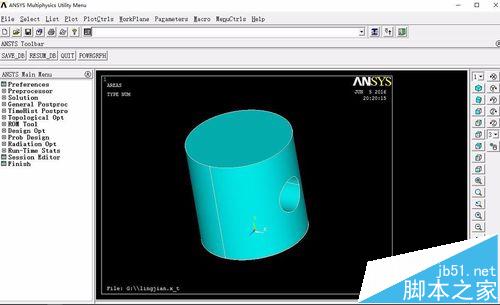

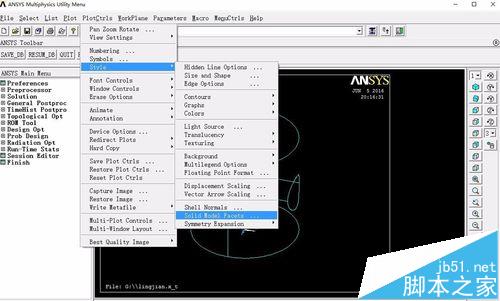

5、然后我们将线框图转化为实物图，具体的操作步骤在图中已有显示。如果模型的单位体积过大，则需要等待一些时间，或者鼠标右键选择第一个选项，刷新一下就可以显示出来。

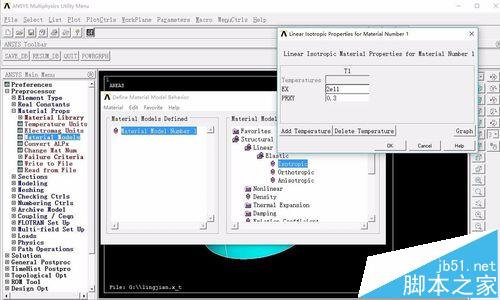

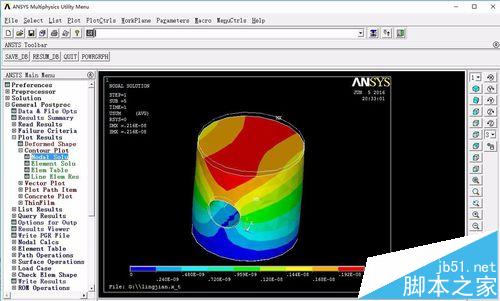

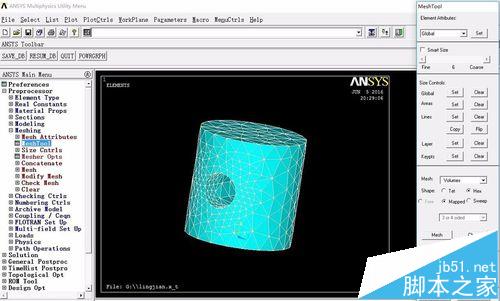

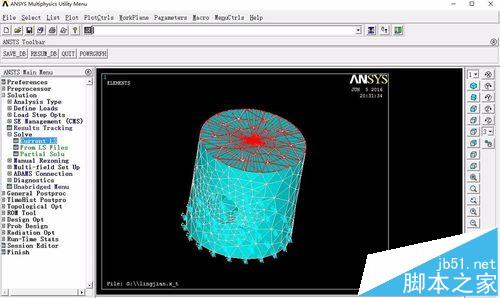

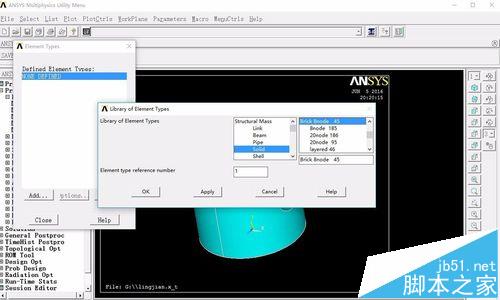

6、最后，就是我们的定义单元类型，材料类型，网格处理、施加载荷、求解查看结果的过程了，网格处理时需要注意网格的大小，网格过小会影响计算时间的。具体的可以参考我的经验来做，可以举一反三，步骤类似的。
