UG钣金模块怎么制作合叶模型?
番茄系统家园 · 2022-05-12 12:17:26
目前五金行业钣金件越来越多，相比机加工的利润也要高些，各大三维软件也加强了钣金模块功能的强化。这里介绍一个在UG NX里使用钣金模块中的折边弯边命令制作合叶的技巧。
- 软件名称：
- 模具三维设计软件ug nx10.0 64位 中文特别版(附安装教程+破解文件)
- 软件大小：
- 3.3GB
- 更新时间：
- 2019-01-21

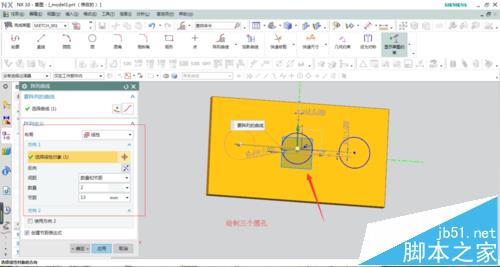

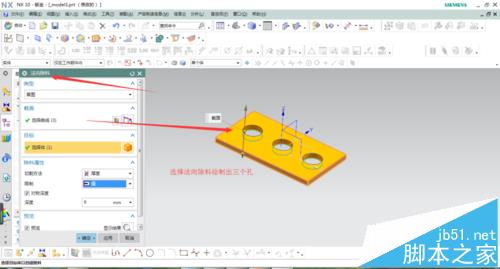

1、首先进入钣金模块，选择突出块命令，绘制草图，给定厚度，创建如图所示的块。然后选择法向除料命令，绘制锁紧螺钉需要的圆孔，如图所示，也可直接用拉伸命令进行拉伸求差。

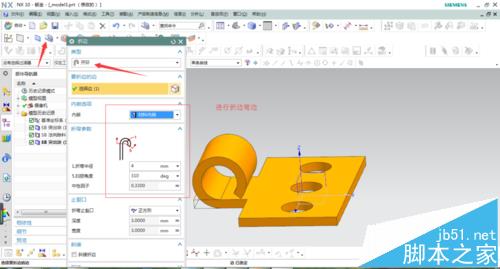

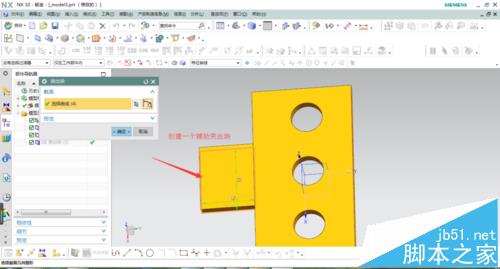

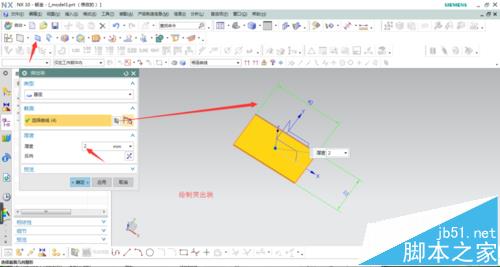

2、再次选择突出块，绘制一个如图所示的辅助块。选择折边弯边命令，选取辅助块的边缘进行折弯，折弯半径为4，角度调整好不干涉为310度，效果如图，绘制出合叶旋转轴孔。

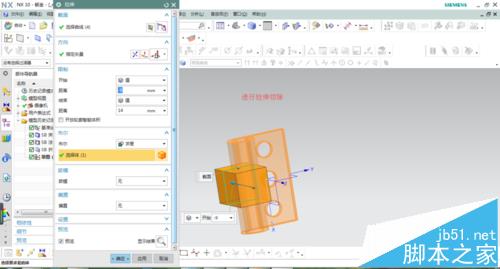

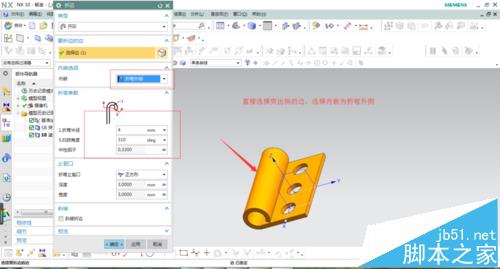

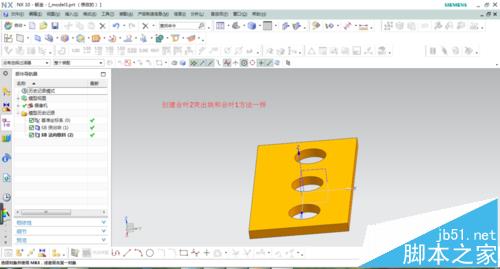

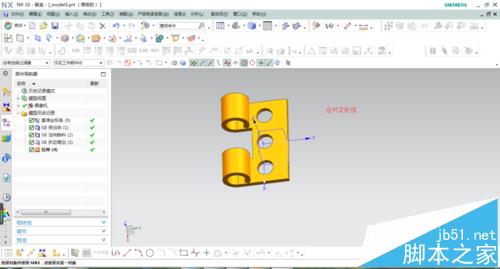

3、另外新建一个模型，绘制另一个配套合叶，突出块和前面尺寸一样。然后直接选择折边弯边命令对边缘进行折弯，选择内嵌为材料外侧，折弯成如图所示的轴孔，再直接选择拉伸命令对中间部分进行拉伸切除。如图

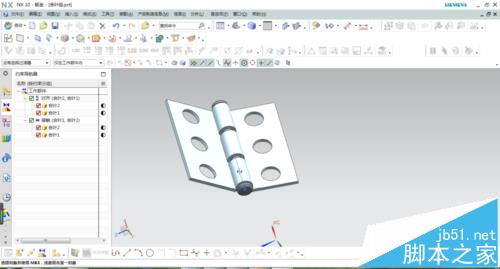

4、对两合叶进行装配，选择约束类型为自动对准中心轴，边缘对齐约束。完成后装入中心轴，最后效果如图。对于UG NX装配爆炸方面的知识可以参考下面经验链接。
注意事项：
注意UG NX中的弯边及折边弯边、还有折弯命令都是不同的。
