在网上看到一个金元宝图片，想着在UG NX软件里把它画出来，最后做出了一个大概的样子，这里把它的创建过程分享给大家。
- 软件名称：
- 模具三维设计软件ug nx10.0 64位 中文特别版(附安装教程+破解文件)
- 软件大小：
- 3.3GB
- 更新时间：
- 2019-01-21

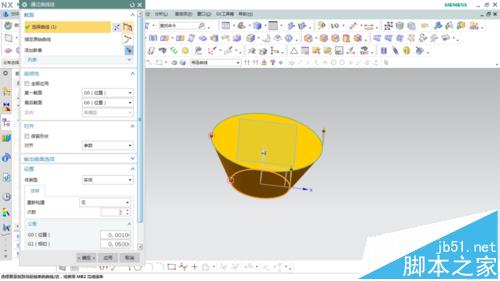

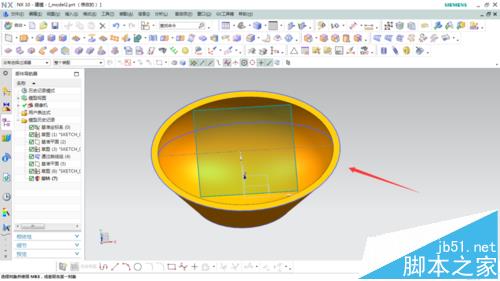

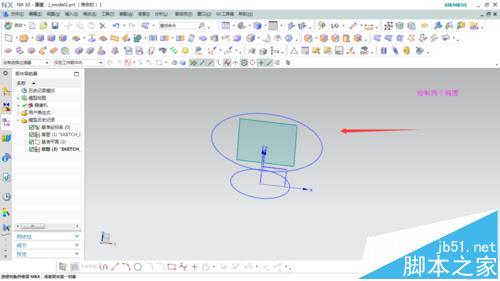

1、首先在不同层面上绘制大小两个椭圆，我这里尺寸也是随便给的，大概比例差不多就可以了。接着用通过曲线组来生成实体。

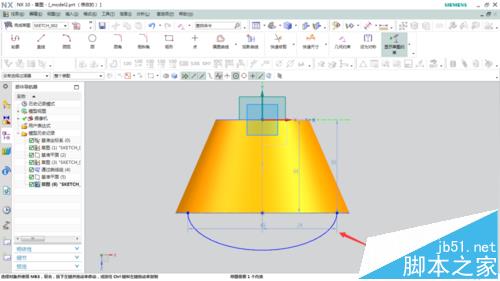

2、在前视基准面上再绘制一个椭圆，在象限点处绘制一条中心线，如图所示。这里椭圆可以是一个整圆，也可以是半圆，在UG NX软件中都可以旋转。

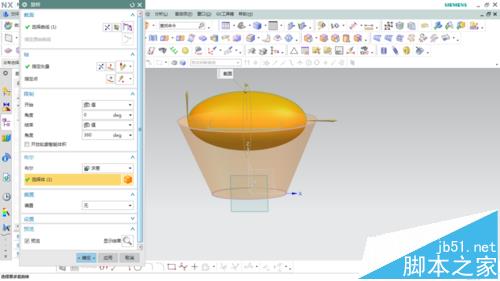

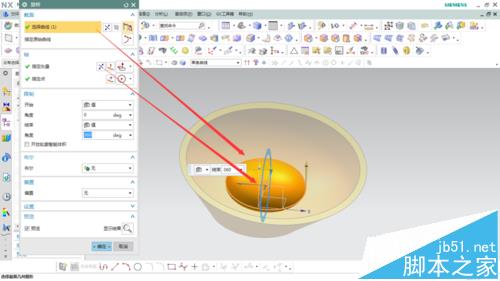

3、通过旋转求差生成金元宝的凹坑。然后在凹坑底部用同样的方法绘制椭圆旋转生成凸出部分。

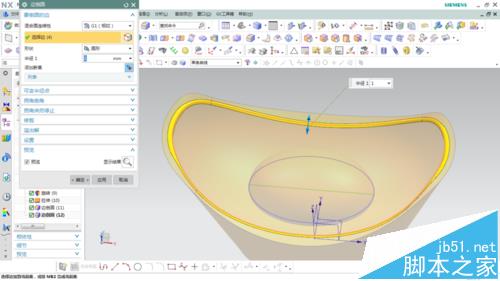

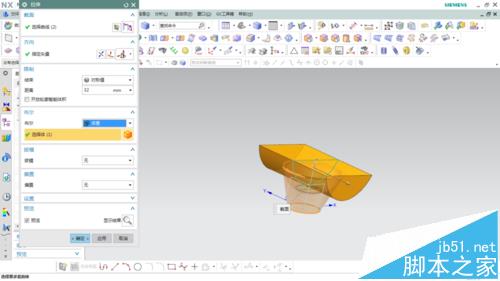

4、接着使用拉伸求差修剪掉金元宝凹槽部分，如图。接着使用倒圆角命令对周边进行倒圆角。

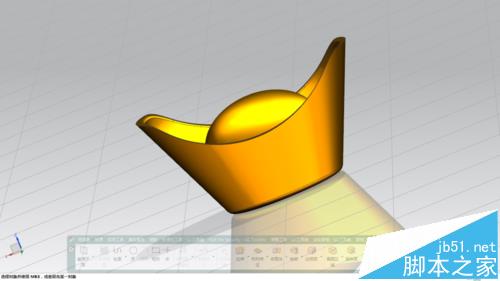

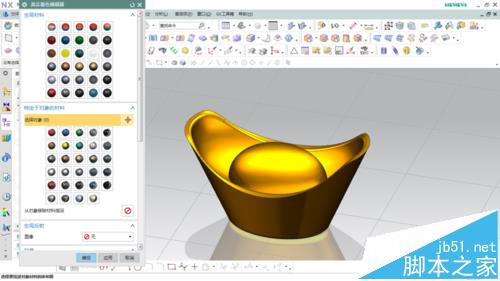

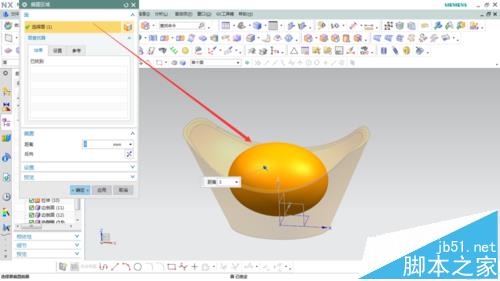

5、发现中间凸出部分有点小，使用偏置面命令对该椭圆向外偏置到合适区域。进入艺术外观显示如图。
注意事项：
注意所示旋转特征都是沿椭圆的中心旋转，旋转轴为中心线。
