Visio怎么绘制矩形阵列? Visio阵列对象的实例教程
番茄系统家园 · 2022-05-13 05:06:22
用过CAD的人都知道，用CAD可以实现对象的阵列，这样就可以省去很多的麻烦。我用Visio也可实现此功能
一、绘制你所需阵列的对象

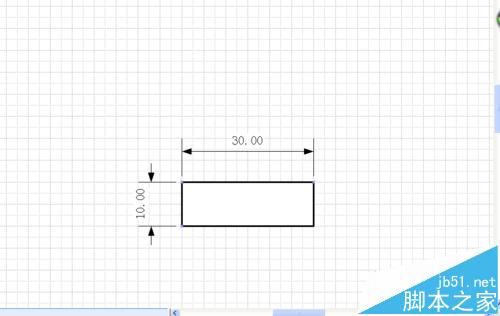

比如一个长30mm，宽10mm的长方形。如图所示：
二、明白自己想要阵列的格式
比如要阵列成为4*3，行中心距离为20，列中心距离为40的格式。
三、选择对象，也就是第一步的矩形

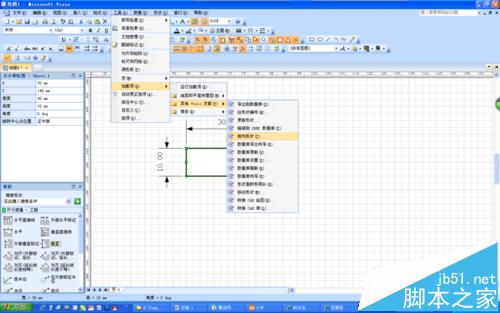

点击工具—加载项—其他Visio方案—排列形状，设置拉下图所示：

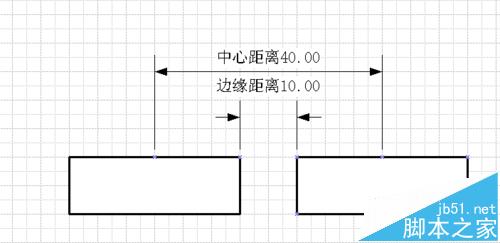

当然还有一种就是边缘距离，方法这中心距离是一样的，只不过距离计算方法不一样。从字面意思大家应该可以看明白

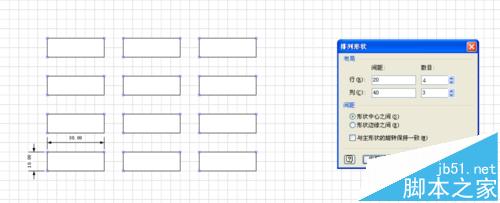

四、 完成阵列，保存文件。
注意事项：我用的是2007版本的Visio软件，现在的版本肯定能实现此功能，不过可能位置不同。
