UG6.0怎么导入cad2007草图？
番茄系统家园 · 2022-08-15 07:29:03
对于比较复杂的截面模型，画起来比较费时，如果有cad草图，可以直接导入，快来试试吧。
- 软件名称：
- UG NX6.0(模具设计软件)64bit v6.0.0.24 中文安装免费版
- 软件大小：
- 1.31GB
- 更新时间：
- 2014-10-31
1、将现有的CAD图纸保存在英文目录下，文件名也要改成英文的。
2、打开UG6.0.

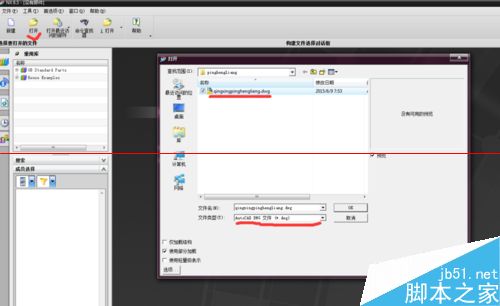

3、点击【打开】。找到保存的cad文件，【文件类型】选择『*.dwg』。如图所示，点击【ok】

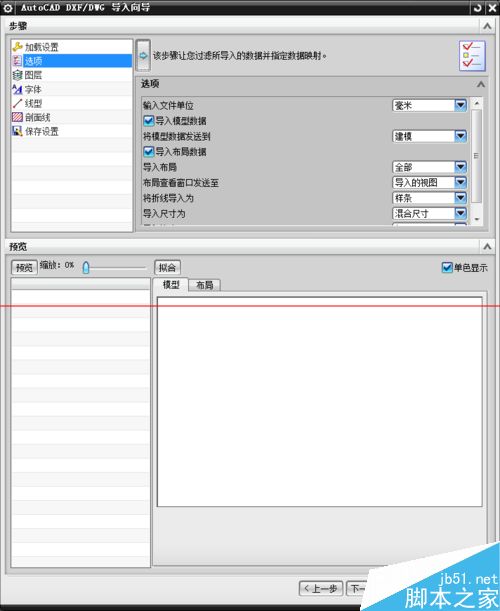

4、弹出AutoCAD DXF/DWG 导入向导。默认设置就可以，点击【完成】

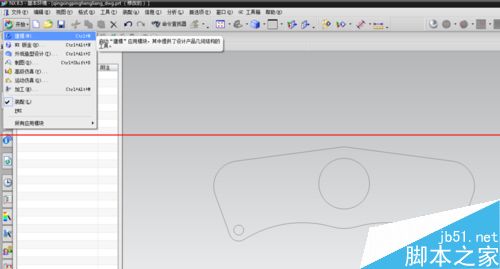

5、成功导入后改变模型环境。点击【开始】-【建模】

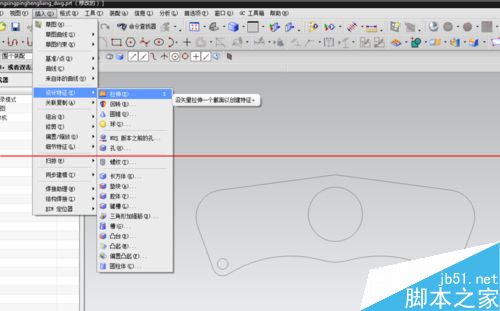

6、接下来做个简单的拉伸。点击【插入】-【设计特征】-【拉伸】

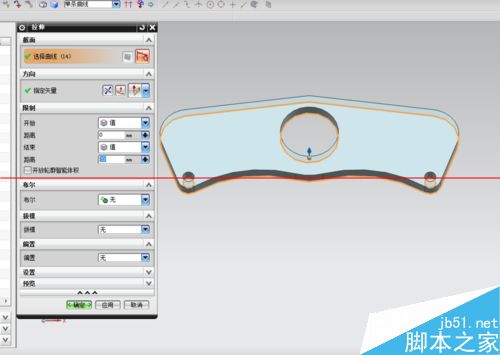

7、弹出【拉伸】对话框。选择曲线（全选），距离自定义，其他设置默认。
8、【ok】
注意事项：【文件类型】选择『*.dwg』。
