solidworks图纸怎么标注圆度公差?
番茄系统家园 · 2022-10-25 05:47:33
solidworks中标注公差也很方便，今天我们就来看看圆度公差的含义以及标注方法。
- 软件名称：
- SolidWorks 2017 SP0 官方中文免费版(附破解文件)
- 软件大小：
- 11.9GB
- 更新时间：
- 2017-02-27

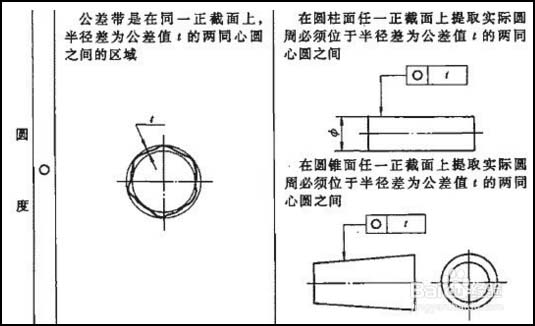

1、要标注圆度公差，就必须知道圆度公差的具体含义，在机械设计中，公差带是在同一正截面上，半径差为公差值t的两同心圆之间的区域，下图可帮助理解，如图所示
2、在知道了圆度公差的定义后，我们就打开solidworks工程图，准备标注圆度公差，如图，我要在这个尺寸上标注圆度公差，
3、选中该尺寸，如图所示
4、在注释中，点击形位公差，如图所示
5、打开行为公差标注面板，如图所示
6、选择圆度公差符号，输入公差带，如图所示
7、标注完后，如图所示
以上就是solidworks标注圆度公差的教程，希望大家喜欢，请继续关注。
