SolidWorks怎么绘制通风口的平面图?
番茄系统家园 · 2022-05-25 08:51:51
SolidWorks中想要绘制通风口，该怎么绘制呢？下面我们就来看看详细的教程，希望大家喜欢。
- 软件名称：
- SolidWorks 2017 SP0 官方中文免费版(附破解文件)
- 软件大小：
- 11.9GB
- 更新时间：
- 2017-02-27

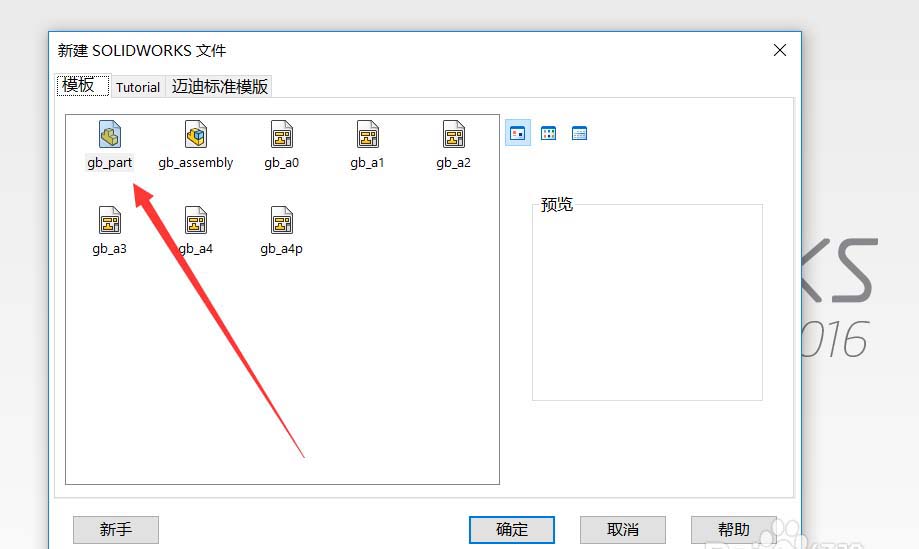

1、打开软件之后，先新建一个零件图。

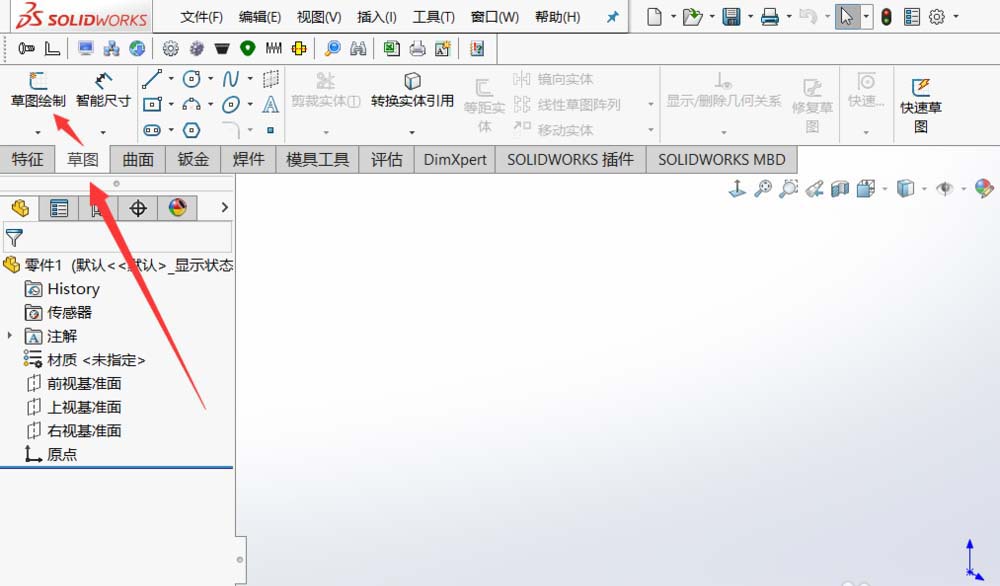

2、然后选择草图命令下的绘制草图。

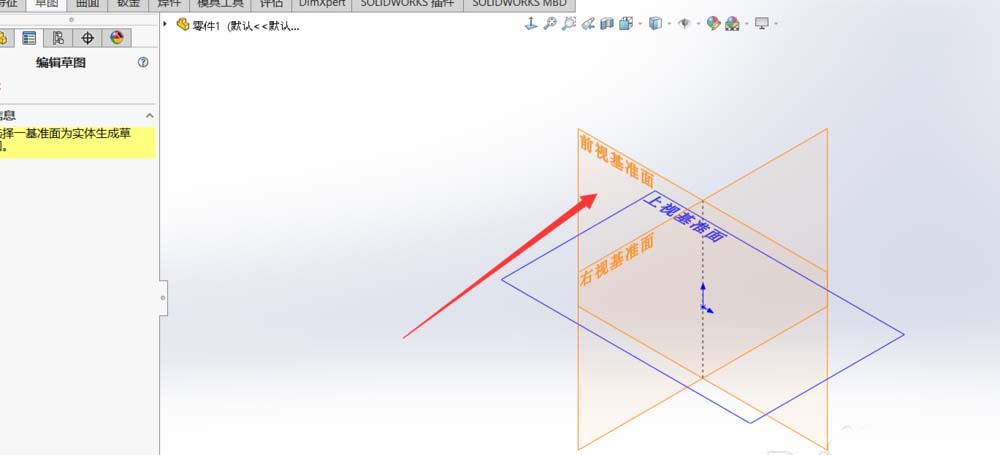

3、再来选择正视基准面。

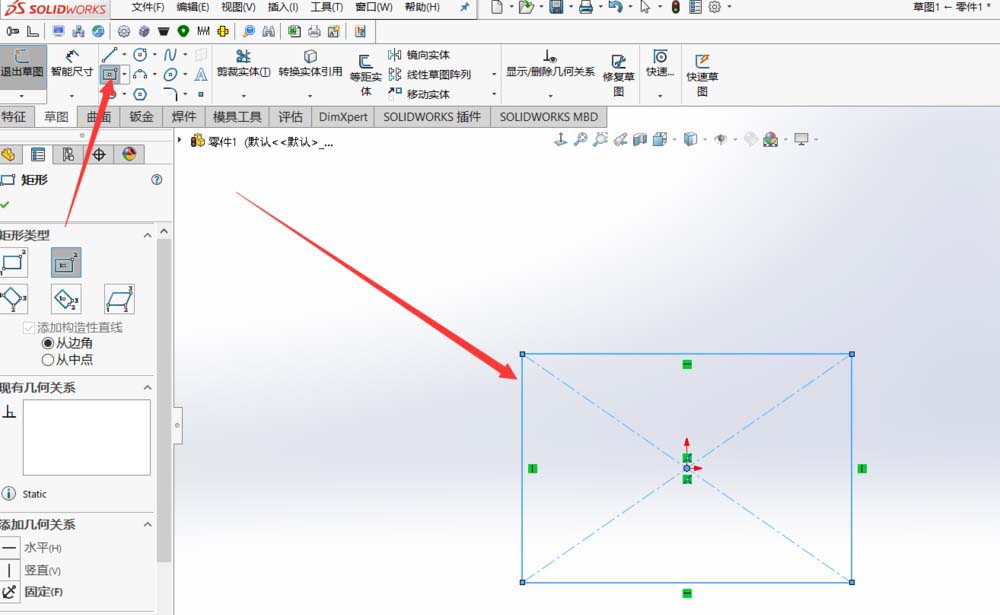

4、这里我们就绘制一个简单的矩形。

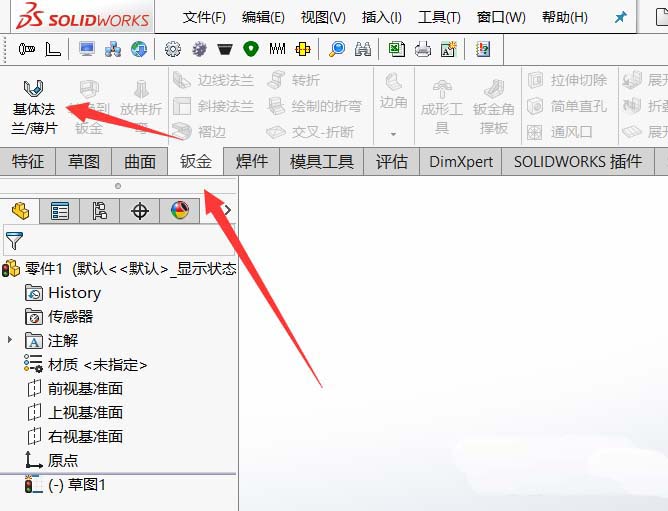

5、绘制好之后使用钣金下的基体法兰，或者直接拉伸也可以。

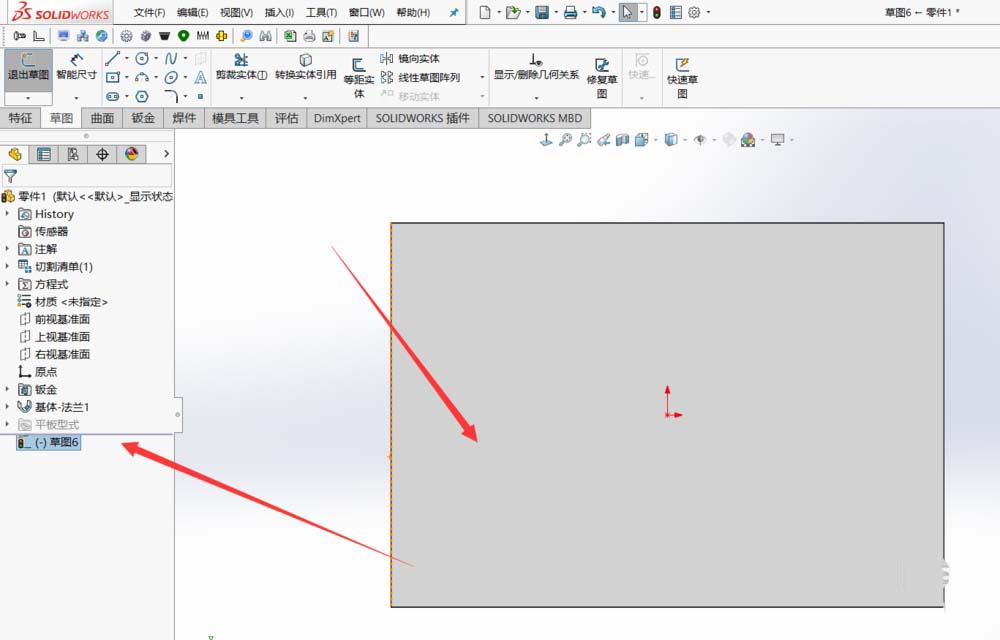

6、之后在拉伸好的平面上新建一张草图。

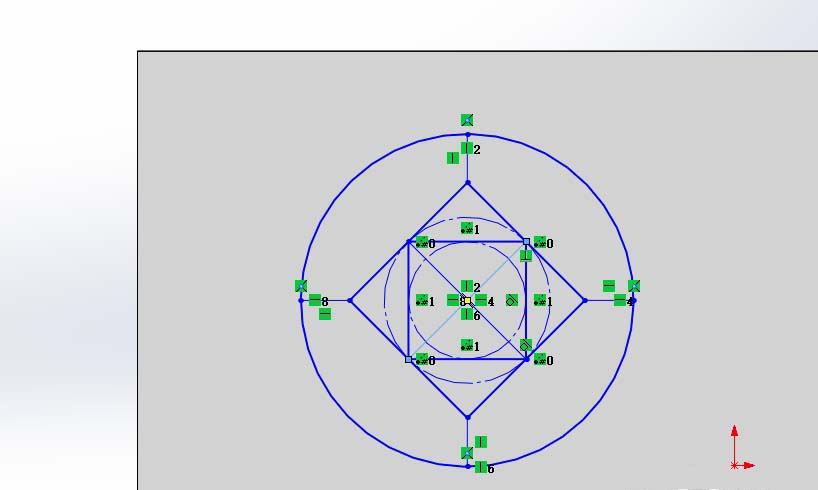

7、然后随便画一个通风口的草图，圆，多边形，直线都可以。

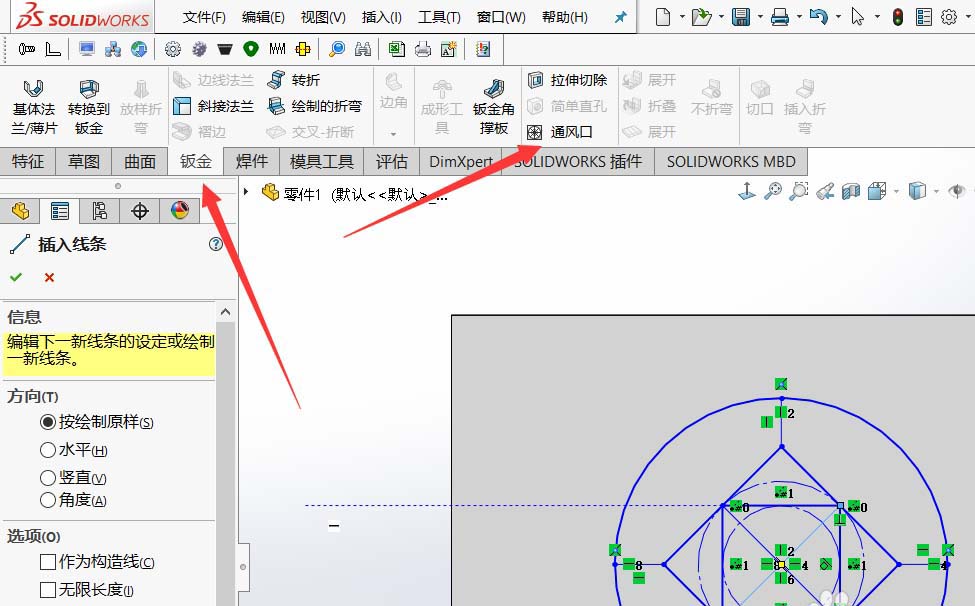

8、接下来选择钣金下的通风口命令。

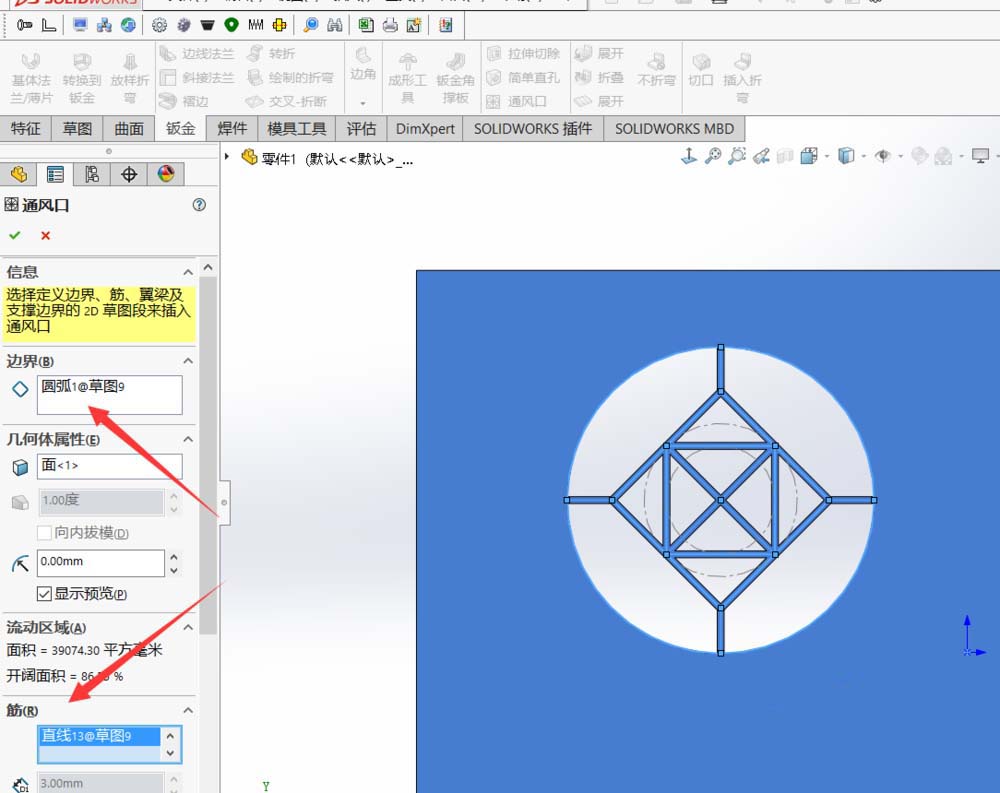

9、接着将画好的草图最外面的设置为边界，里面设置为筋。

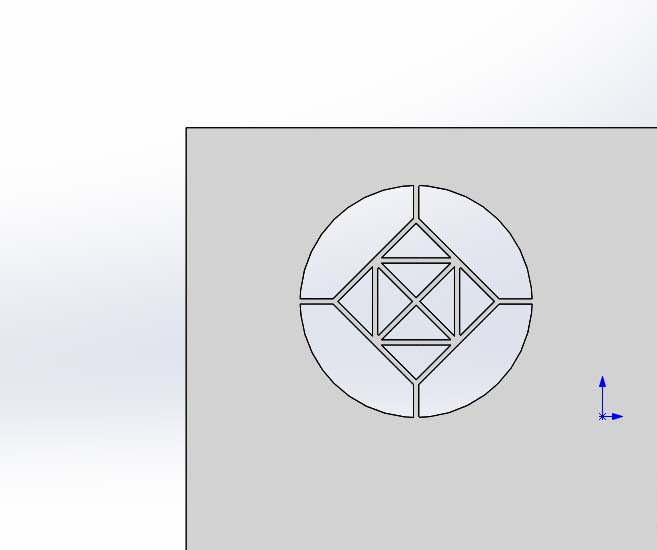

10、然后在设置一些尺寸就可以将通风口画好了。

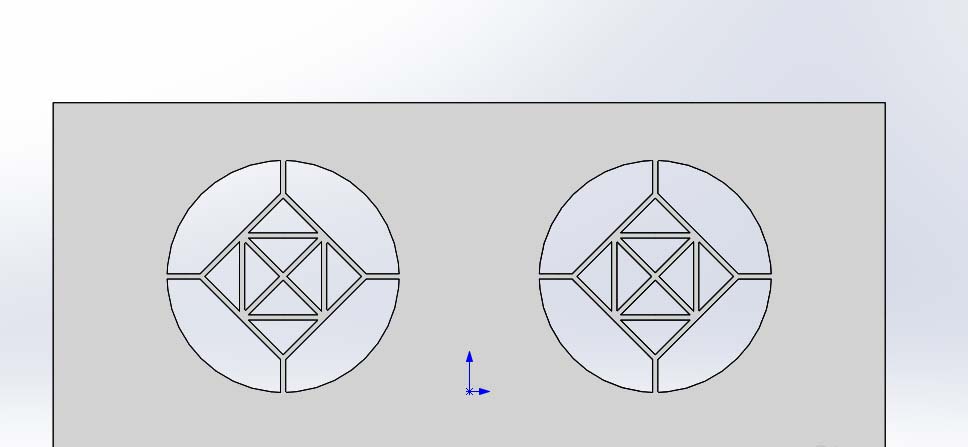

以上就是SolidWorks中绘制通风口的教程，希望大家喜欢，请继续关注。
