solidworks中想要画出一扇建筑墙体，而且是承重墙，该怎么画呢？下面我们就来看看详细的教程。
- 软件名称：
- SolidWorks 2009 SP0 32位/64位 免费中文安装版(附安装教程)
- 软件大小：
- 4.67GB
- 更新时间：
- 2017-07-17

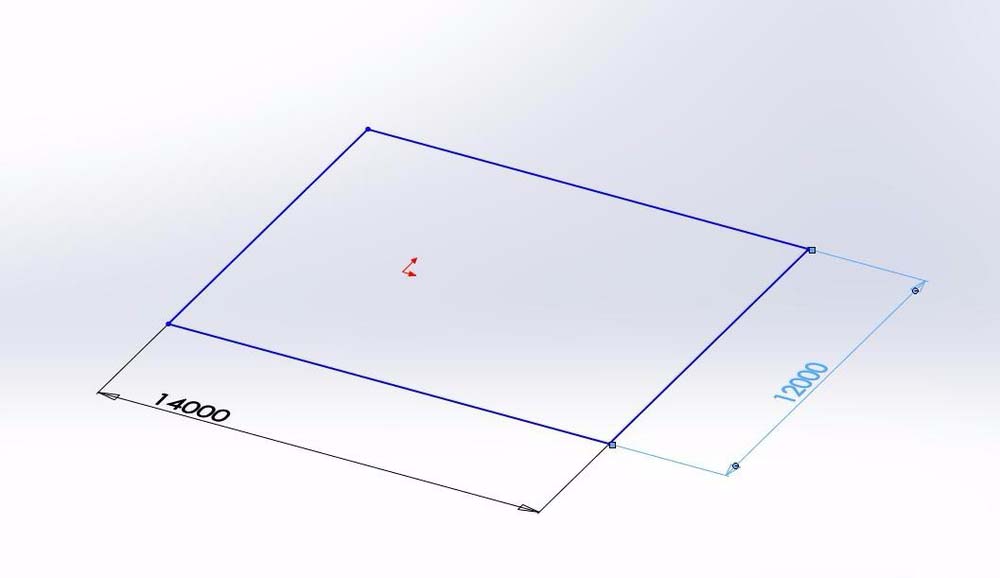

1、画地面1。首先画一个平面方框，作为地面，直接建立一个方框。并标记尺寸为14000*12000

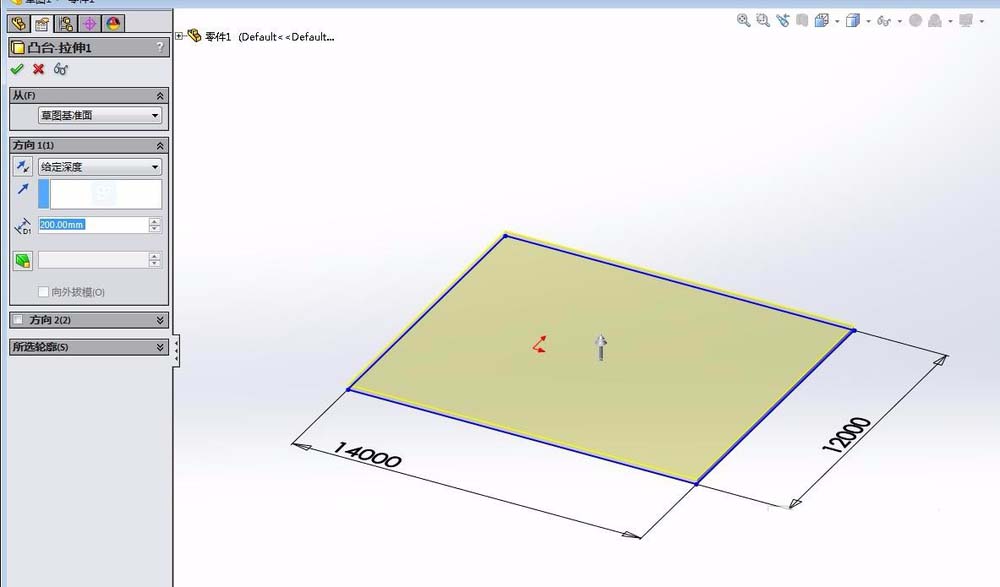

2、画地面2。然后拉伸地面的草图方框，作为地面。厚度就用200好了。

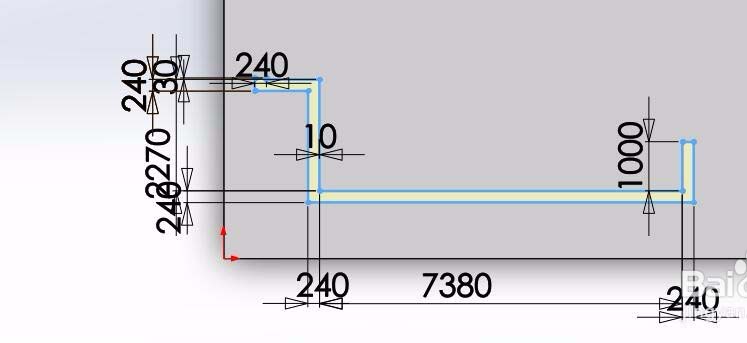

3、画墙体1。选择地面，然后画一个闭合的草图，作为墙体。记得标记尺寸。

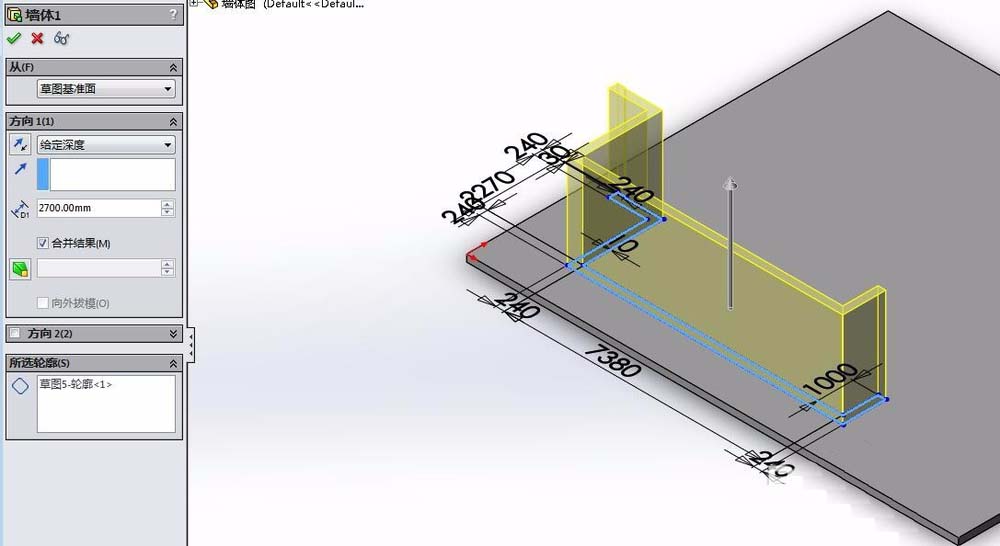

4、画墙体2。然后拉伸，安装实际的高度来，大概2700左右

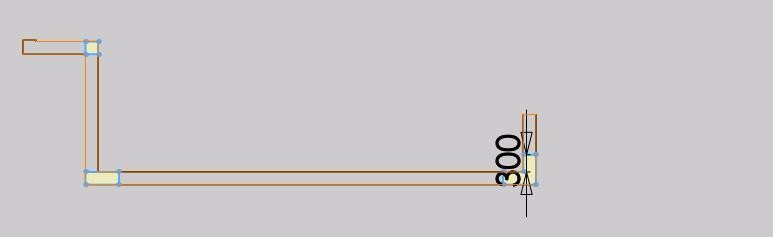

5、添加承重墙1。为了区别承重墙，我们在墙体1上画出承重墙。先画草图

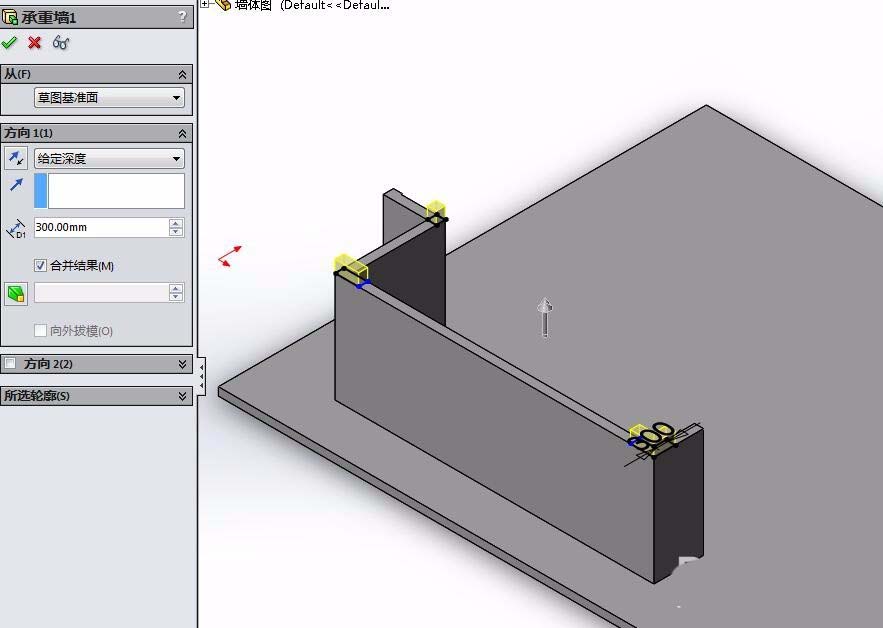

6、添加承重墙2。然后选择所有的承重部分，一起拉伸，高度为300就可以区分开了。
以上就是solidworks制作建筑承重墙的方法，希望大家喜欢，请继续关注。
