CATIA零件怎么进行可变半径倒角?
番茄系统家园 · 2022-03-11 10:11:49
CATIA中的零件模型需要进行可变倒角，该怎么制作呢？下面我们就来看看详细的教程。
- 软件名称：
- catia v5r20 破解安装版 v2013.04.2532位
- 软件大小：
- 1.84GB
- 更新时间：
- 2016-06-27

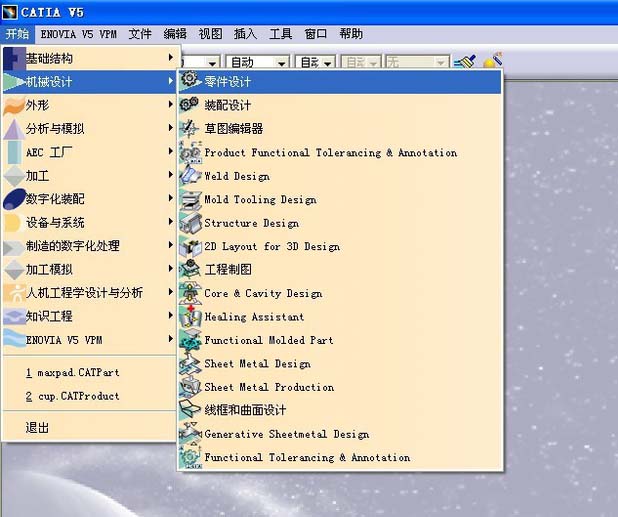

1、打开CATIA，在开始菜单中选择>机械设计>零件设计；
2、弹出新建零件名称对话框，将新零件名称命名为>可变倒角，单击确定；

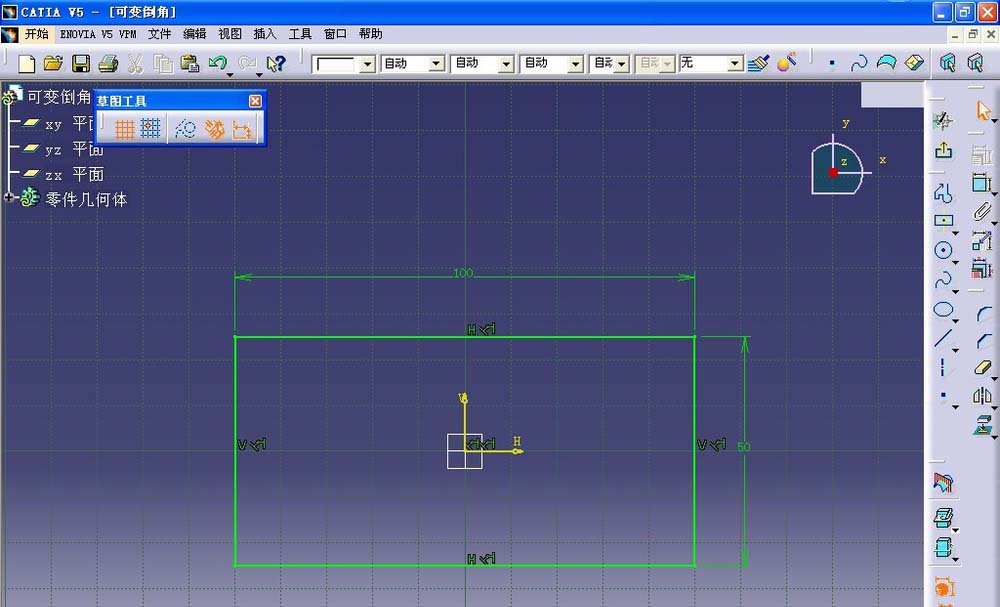

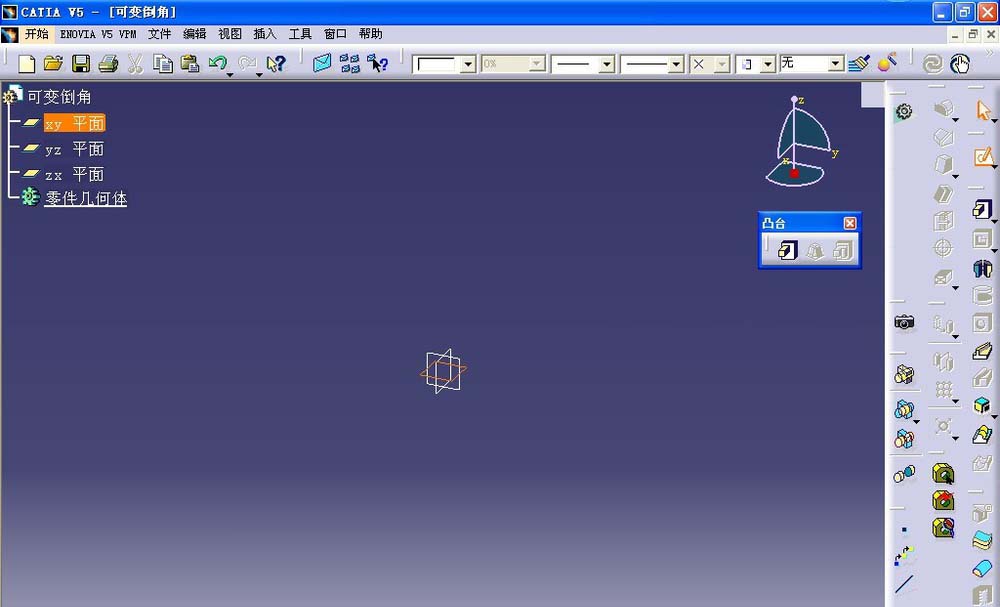

3、以xy平面为基准面进入草图界面，绘制一个矩形，尺寸为50×100，操作完成后退出草图界面；

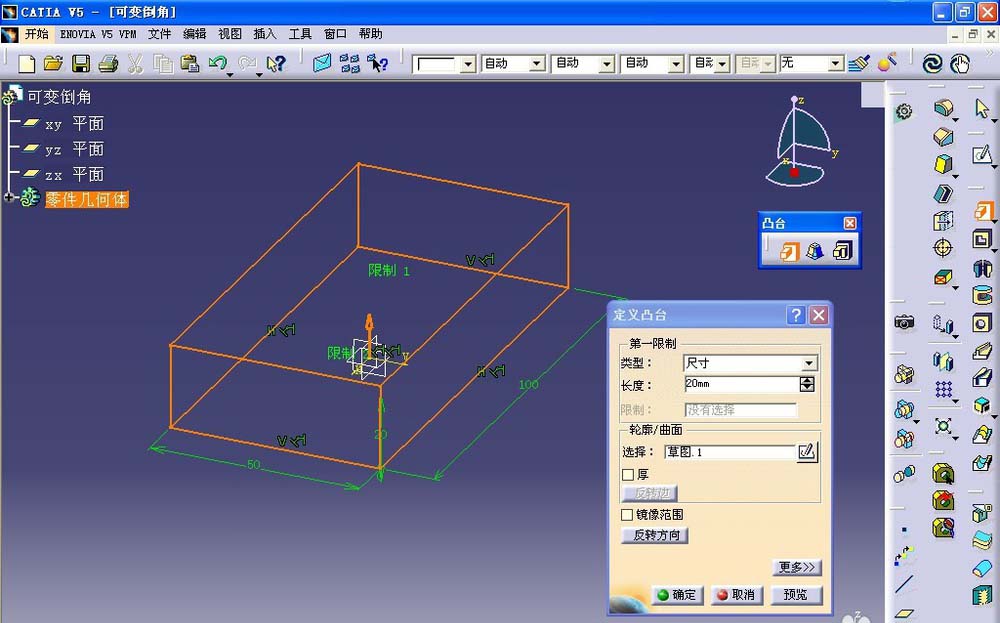

4、在右侧工具栏中点>凸台命令，生成一个长方体，并找到>可变半径圆角命令，鼠标左键单击，进入命令对话框，半径设置为5mm，将鼠标移动至图形区，在橙色尺寸上左键双击；

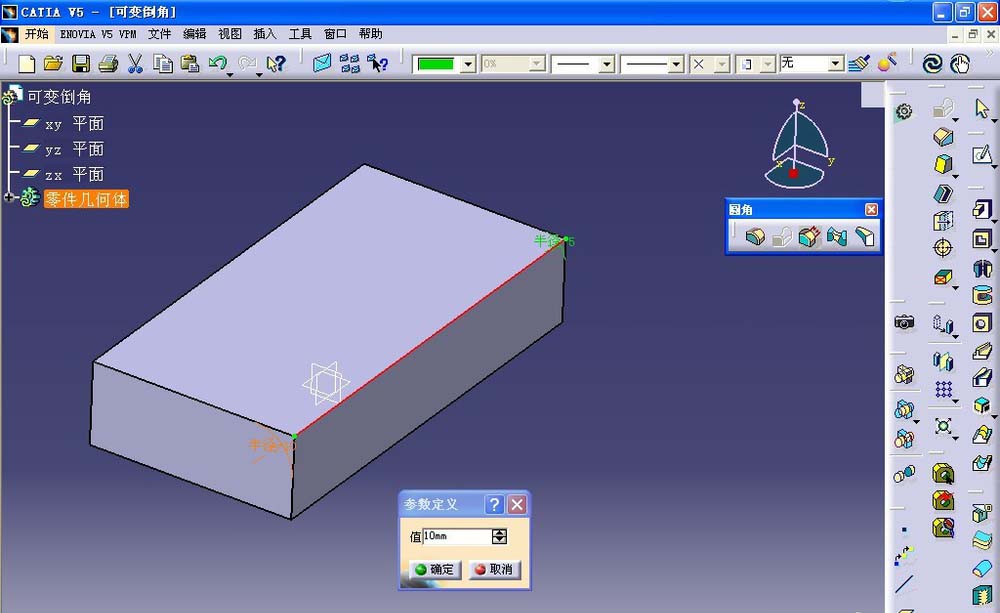

5、弹出>参数定义对话框，将尺寸更改为10mm，单击确定按钮，回到可变半径圆角命令对话框；

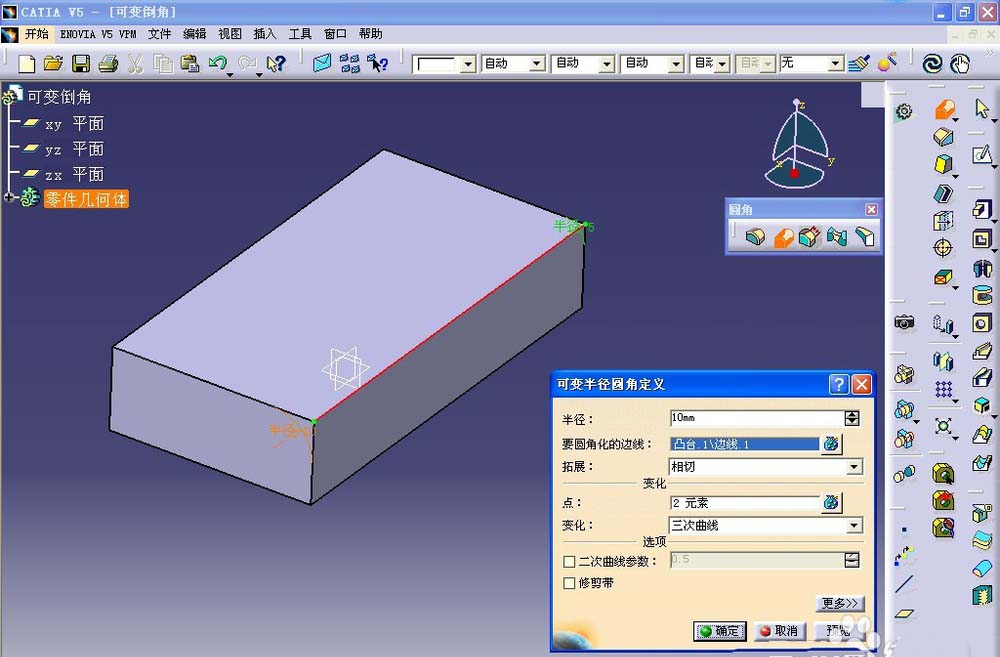

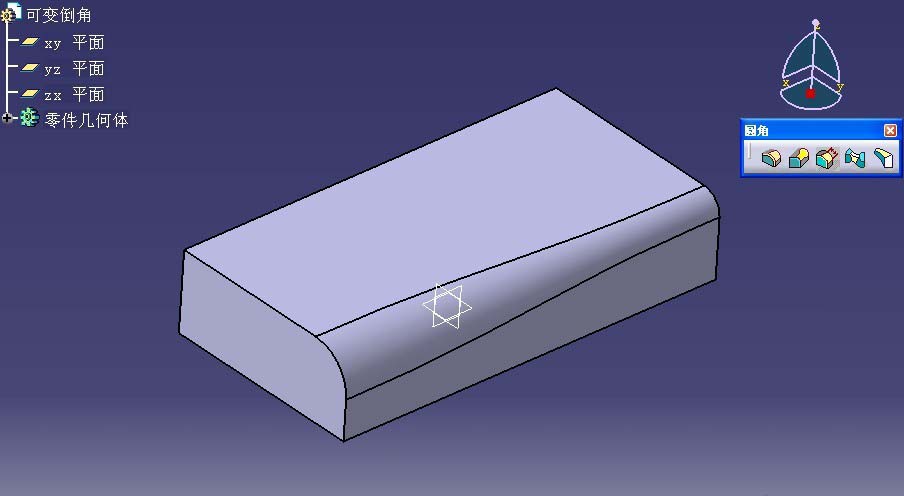

6、从图形区可看到，长方体的一条棱上的圆角尺寸一端为5mm，另一端为10mm，操作完成后点击预览并确定退出命令对话框。
以上就是CATIA中对模型进行可变倒角的教程，请继续关注。
