CAXA图形怎么标注公差?
番茄系统家园 · 2022-03-18 07:37:27
CAXA图形中怎么标注尺寸及尺寸公差？下面我们就来看看实例教程。
- 软件名称：
- CAXA协同管理 2013 r2 简体中文安装免费版
- 软件大小：
- 1.78GB
- 更新时间：
- 2016-01-18

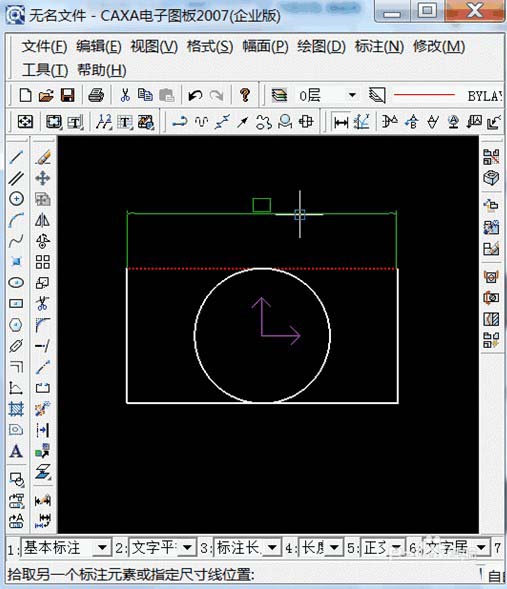

1、先打开CAXA软件，随便画一个图形（我这里画一个长方形和一个圆作为例子），如图所示

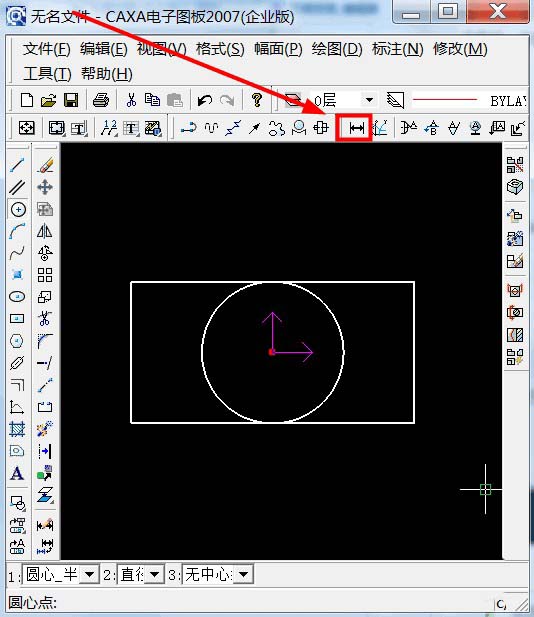

2、点击标注尺寸按钮，如图所示

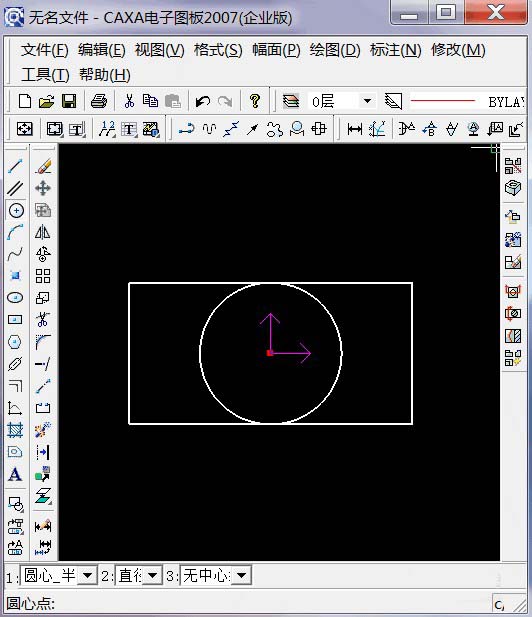

3、点击 你要标注的线条，如图所示

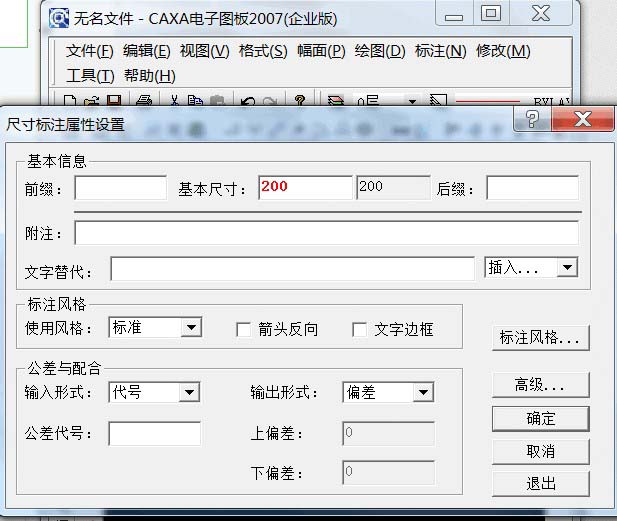

4、按住“Ctrl”键，点击鼠标右键，弹出对话框，如图所示

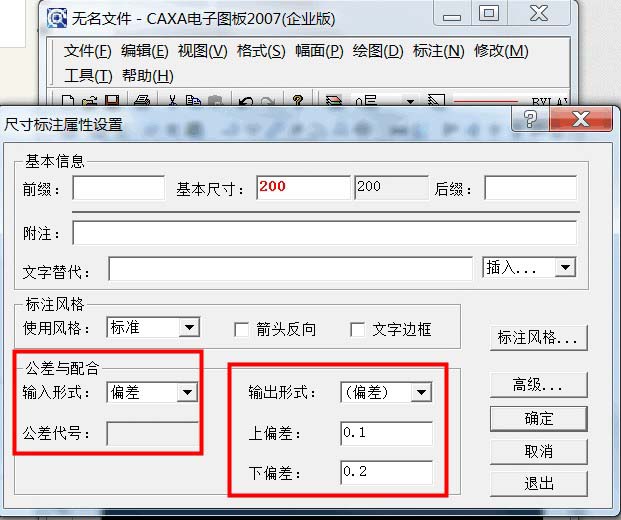

5、如果自己设定公差，就选择偏差，然后输入上偏差、下偏差。如图所示

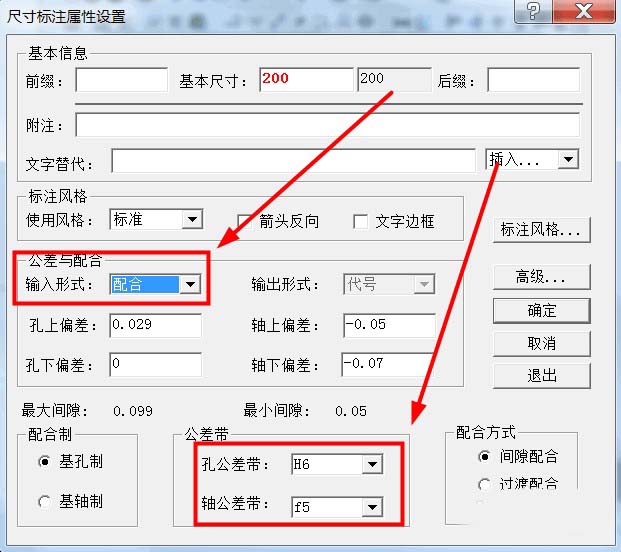

6、如果选择配合则选择轴公差带、孔公差带，如图所示

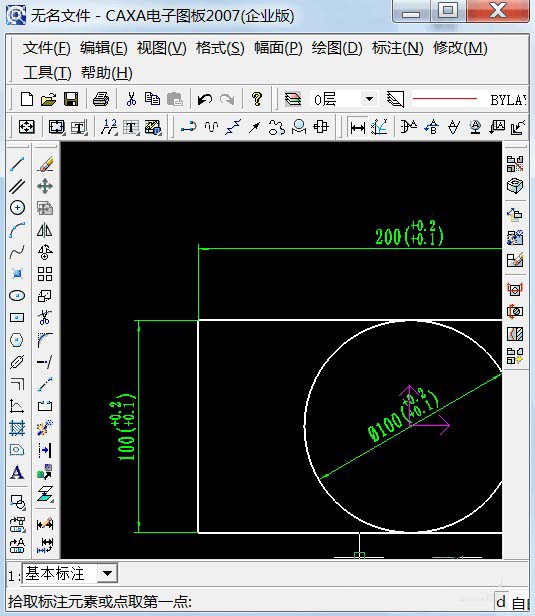

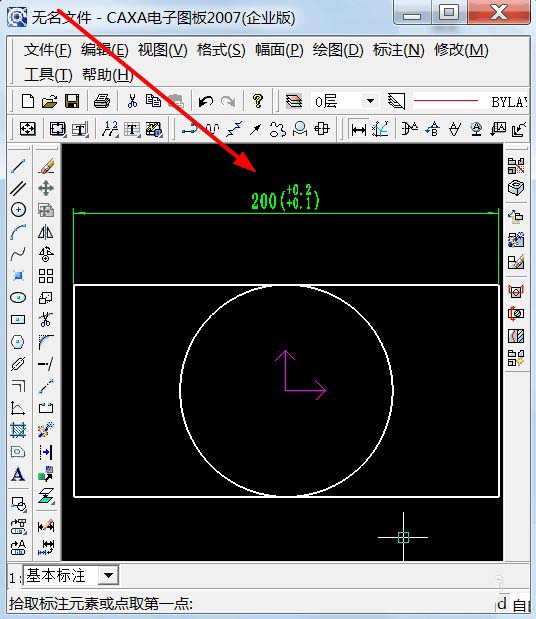

7、确定之后，公差就出现了，如图所示
8、标注圆也是一样的道理，标注完之后，如图所示
注意事项：
CAXA标注公差，先标注，再按住Ctrl键，点击右键，弹出公差设置对话框，设置就可以了
以上就是CAXA标注公差的教程，请继续关注。
