Solidworks两个圆的公切线怎么画?
番茄系统家园 · 2022-03-16 02:09:49
SolidWorks两个圆的想要画公切线，该怎么画呢？下面我们就来看看详细的教程。
- 软件名称：
- SolidWorks 2017 SP4.0 Premium 免费中文特别版(附破解文件)
- 软件大小：
- 13.0GB
- 更新时间：
- 2017-08-14

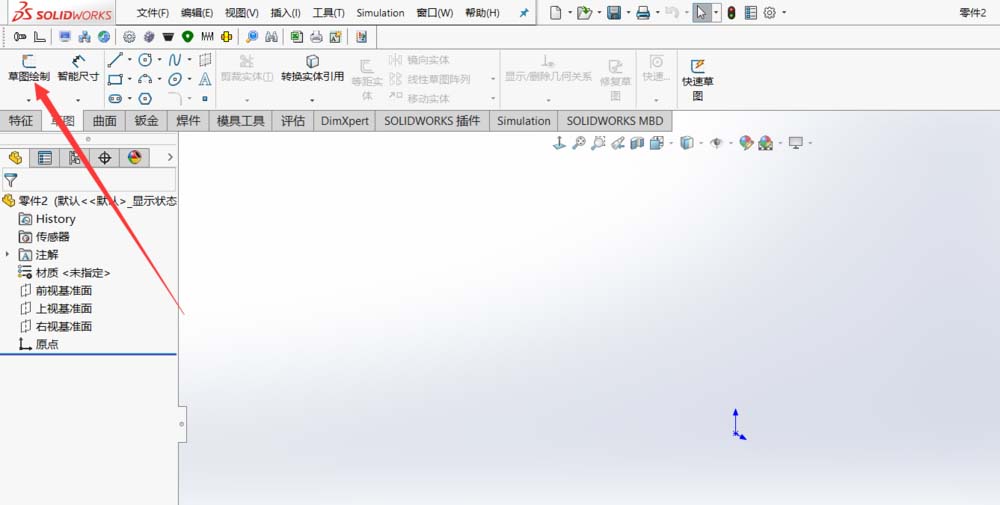

1、打开软件，选择新建零件图，之后新建一个草图。

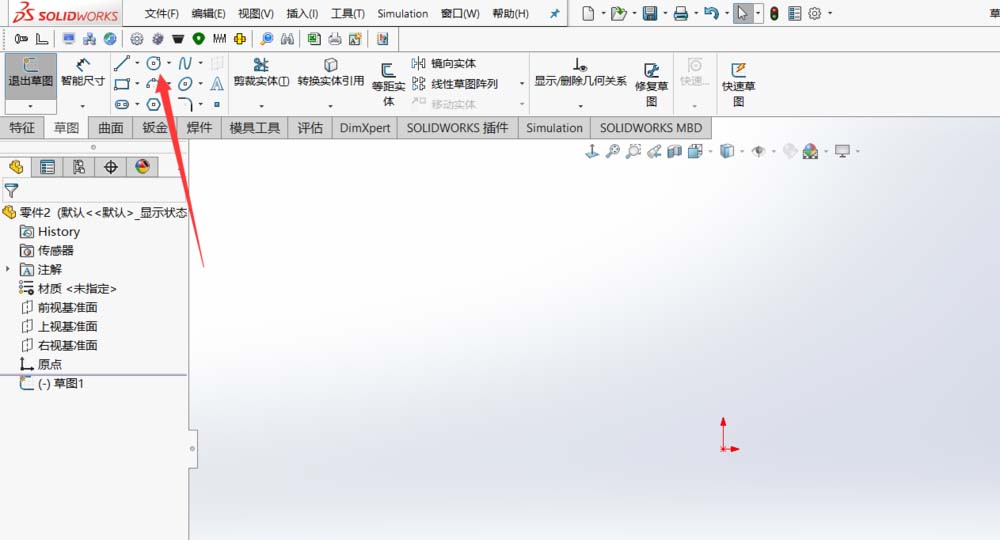

2、然后选择圆命令。

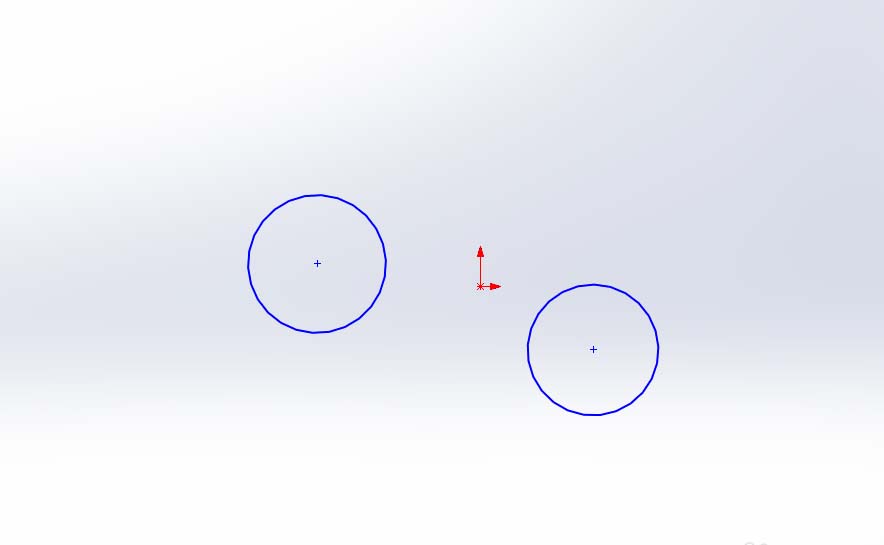

3、接下来先随便绘制两个圆。

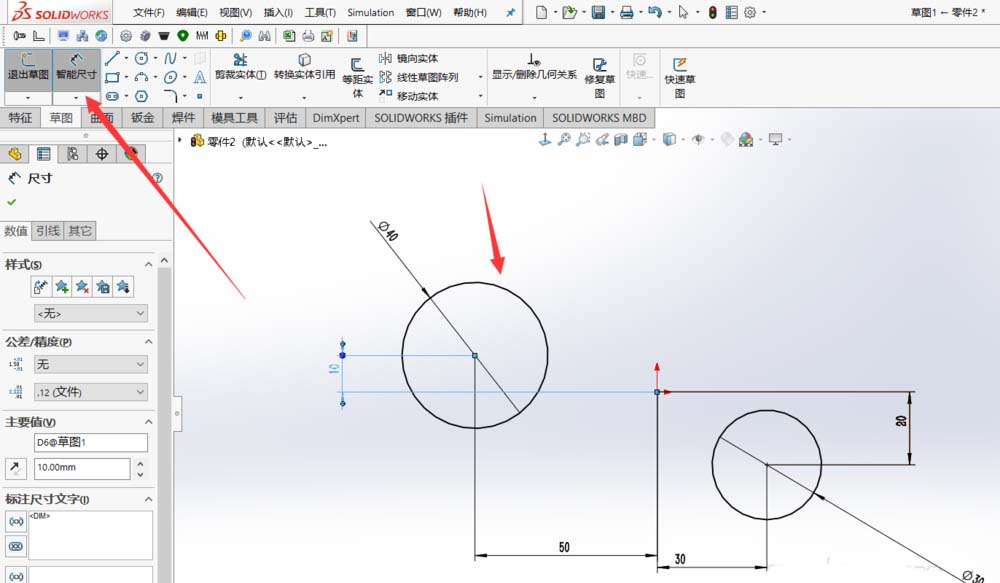

4、然后选择智能尺寸将两个圆进行完全定义，要让两个圆都变成黑色的线条，这样之后圆就不会乱动了。

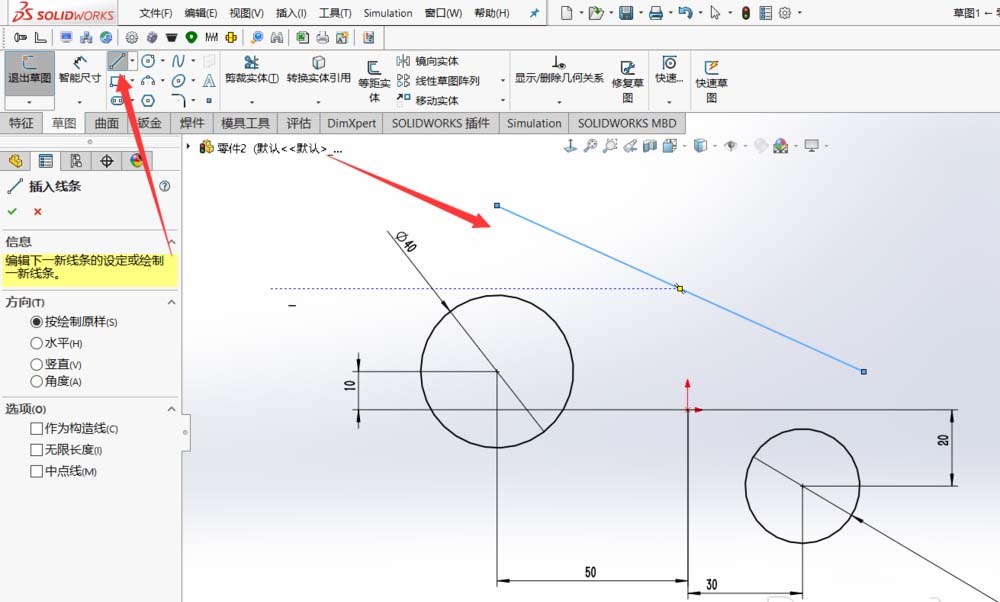

5、接下来我们选择直线命令随便画一条直线。

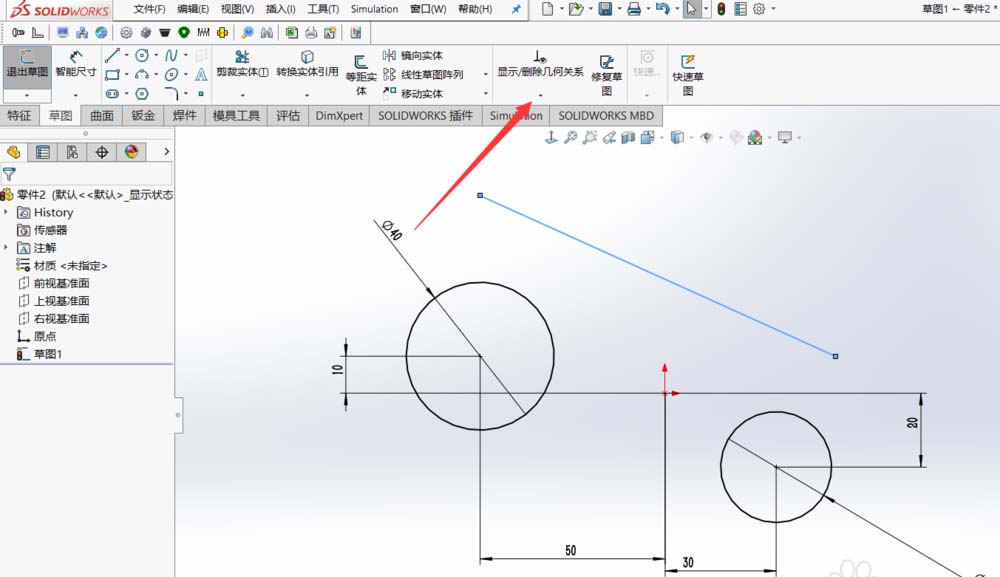

6、然后选择添加几何关系。

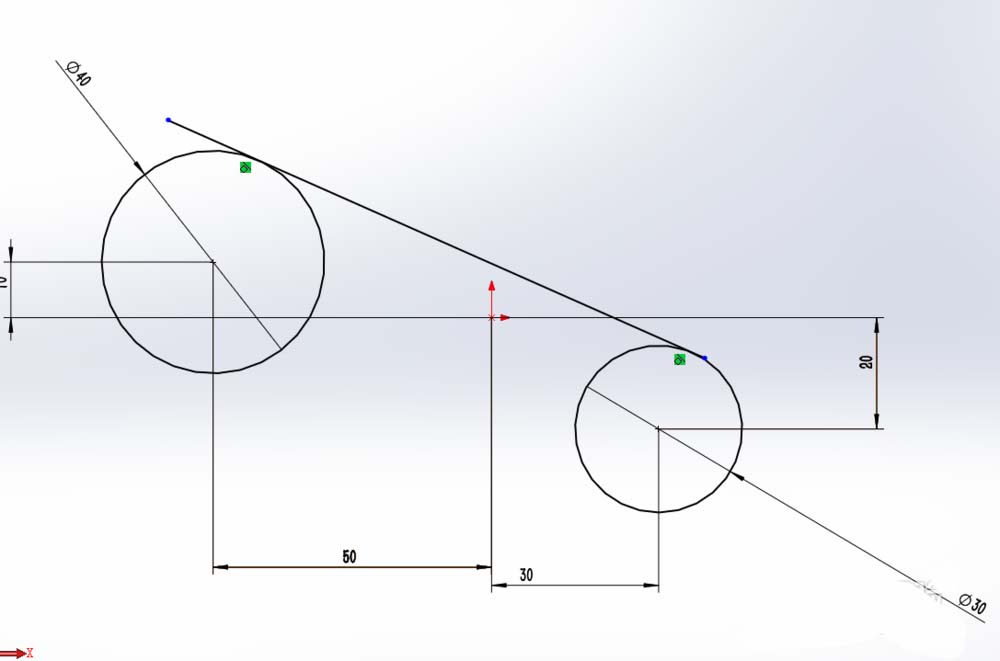

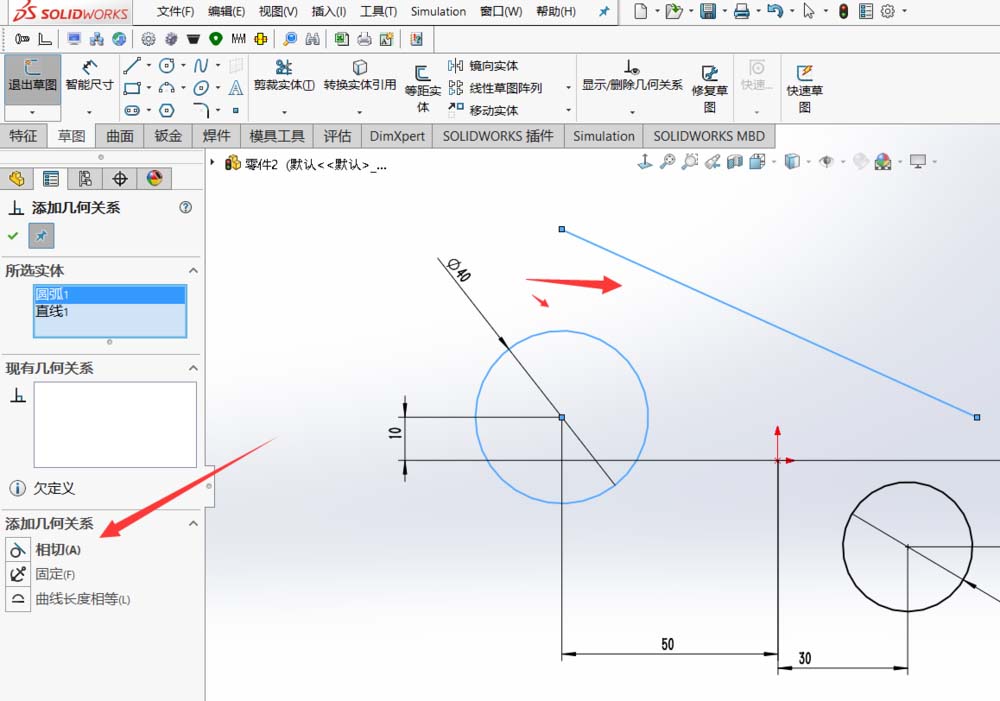

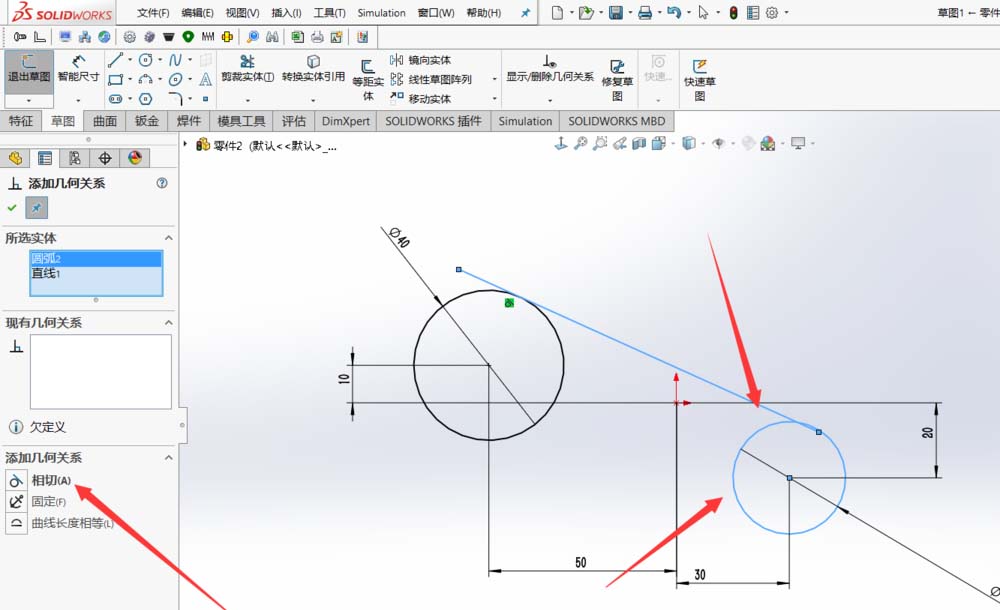

7、选中直线和其中一个圆，几何关系为相切。
8、再选中直线和另一个圆，几何关系还是相切。

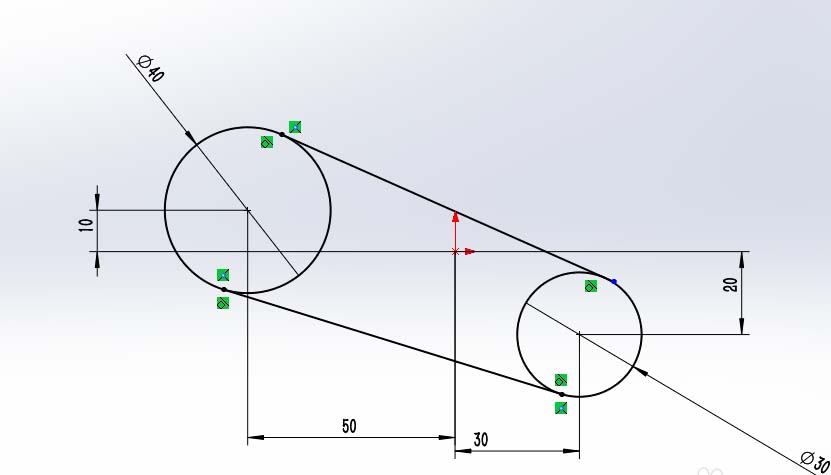

9、这样两个圆的公切线就画出来了，然后我们同样的方法可以把其他公切线都给画出来。
以上就是Solidworks绘制两个圆的公切线的教程，希望大家喜欢，请继续关注。
