solidworks镜像零件命令怎么使用?
番茄系统家园 · 2022-03-15 06:48:31
solidworks命令众多，有些命令不常用，但是用到时，却又能极大提升工作效率，比如绘制镜像零件。你可以单独重新绘制，也可以通过软件命令实现镜像绘制，具体是如何执行的呢？
- 软件名称：
- SolidWorks 2017 SP3.0 64位 Premium 多语中文特别版(附破解文件)
- 软件大小：
- 12.2GB
- 更新时间：
- 2017-05-02
一、装配体中的镜像
1、在装配体中插入一个原始零件

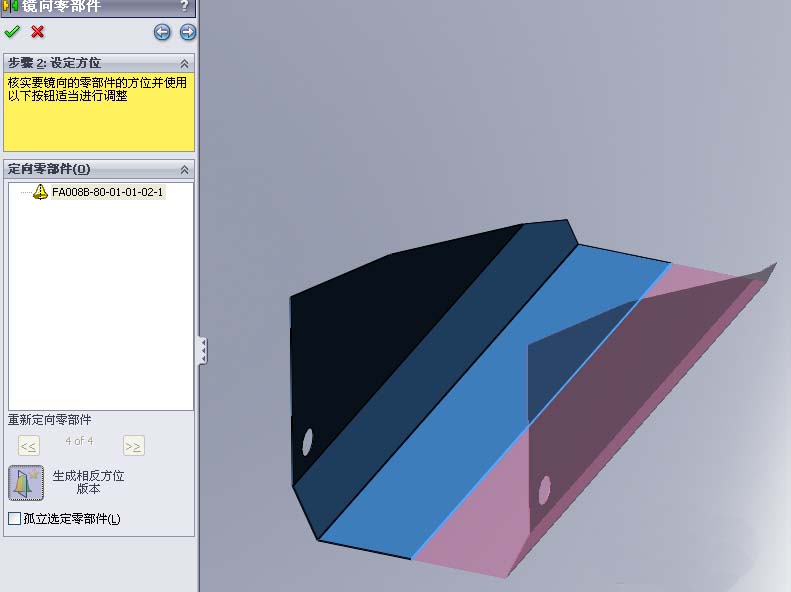

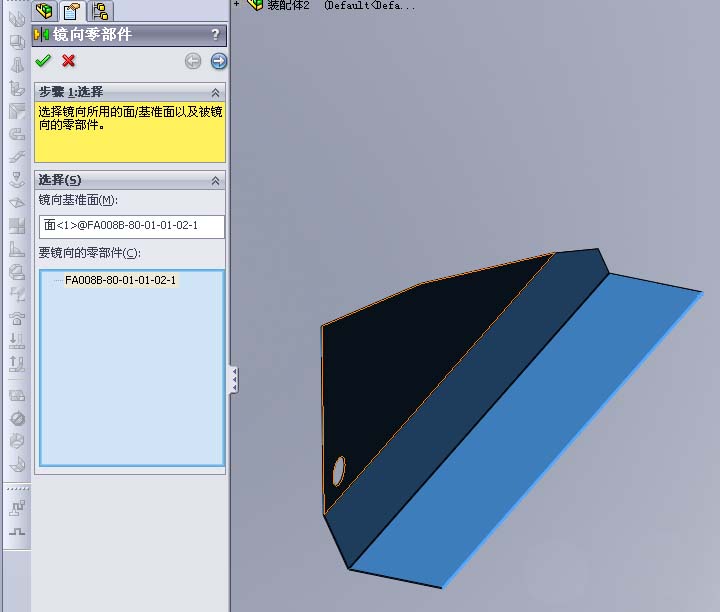

2、利用线性零部件下镜像零件命令完成镜像。在左侧配置栏内有方向、 方位等条件设置，可以设定出符合你要求的镜像零件。
3、利用这种方法生成的镜像零件为一个实体，无特征可编辑。零件与源零件有关联。
二、通过插入镜像零件生产可编辑的镜像零件

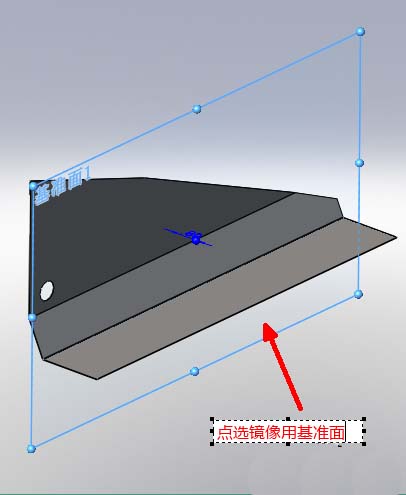

1、在源零件中选择一个镜像面

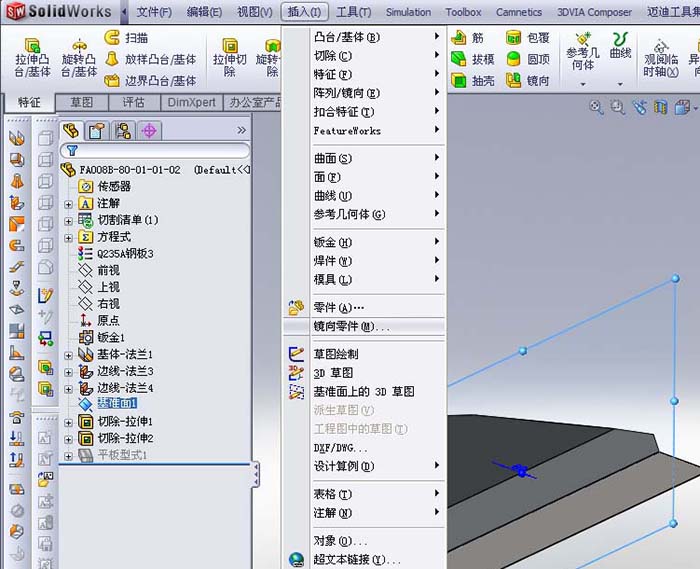

2、选择插入命令菜单下的镜像零件命令

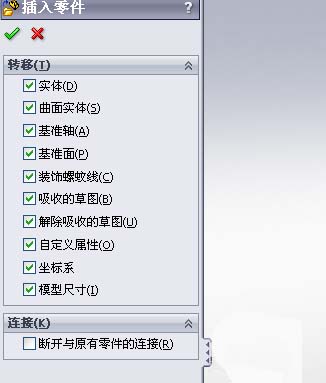

3、在弹出的左侧插入零件关键因素栏内选择需要的打勾，然后确认即可完成镜像零件制作
4、这种方法生成的零件具有特征树，特征是可以编辑的。
以上就是solidworks镜像零件的使用方法，需要的朋友可以练习一下。
