Solidworks2013移动实体需要使用哪些命令?
番茄系统家园 · 2022-03-13 02:01:27
Solidworks移动实体有很多命令，下面我们就来一一介绍这些命令以及使用方法。
- 软件名称：
- SolidWorks 2017 SP0 官方中文免费版(附破解文件)
- 软件大小：
- 11.9GB
- 更新时间：
- 2017-02-27

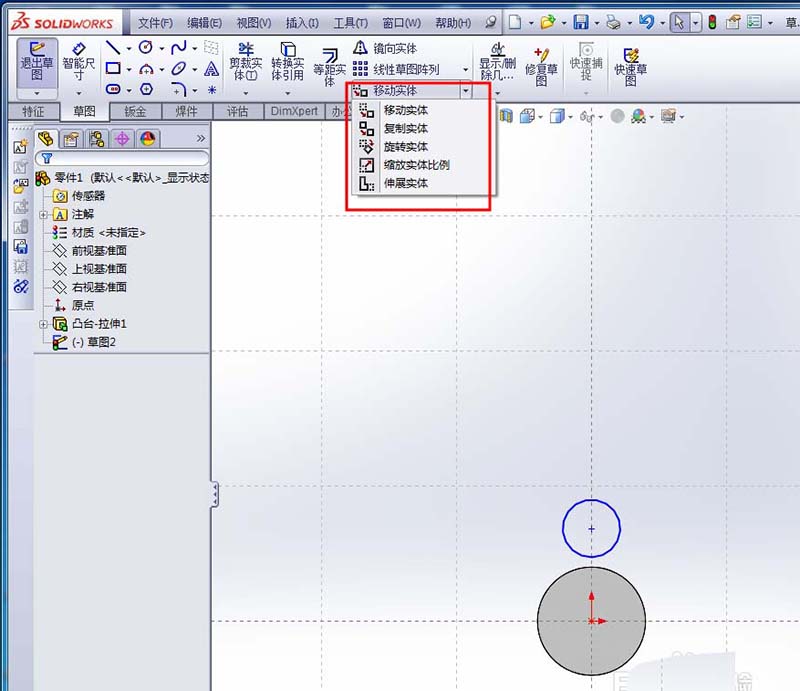

首先，我们还是确定移动实体 等相关命令在Solidworks草图中的具体位置！如图：如果你草图中没有可移动的封闭轮廓图形，那么该命令就会点击不了！

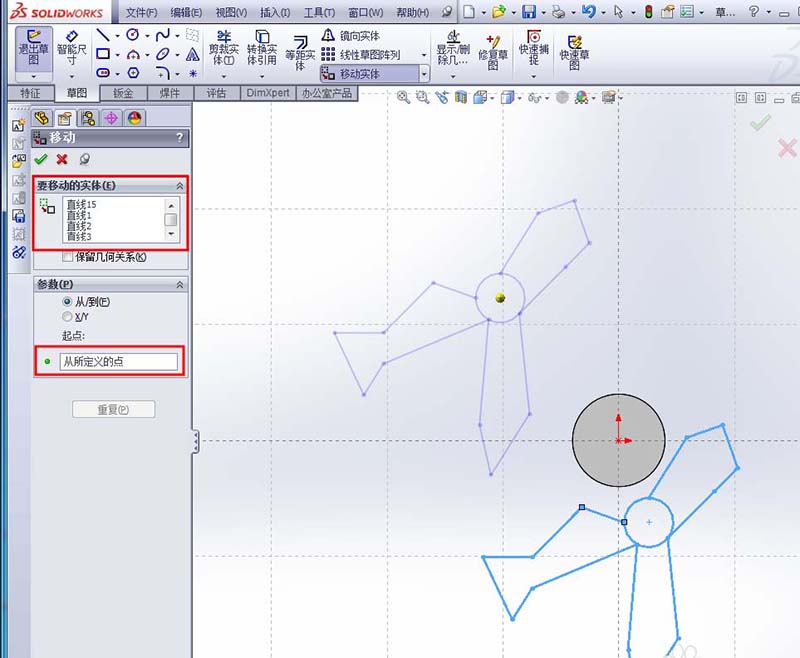

移动命令：选择你需要移动位置的封闭轮廓后，给定移动点，放置到你想要的位置即可！通常用于画好的复杂模型错位了，不忍从画！ 如图：

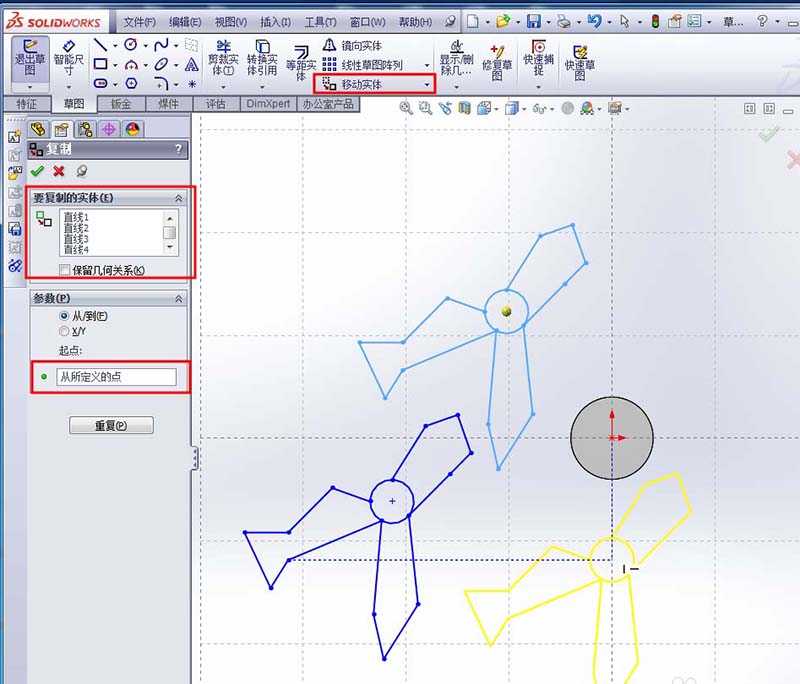

复制实体命令：命令的使用参数同移动实体的参数是一样的，这里就不做祥将了！

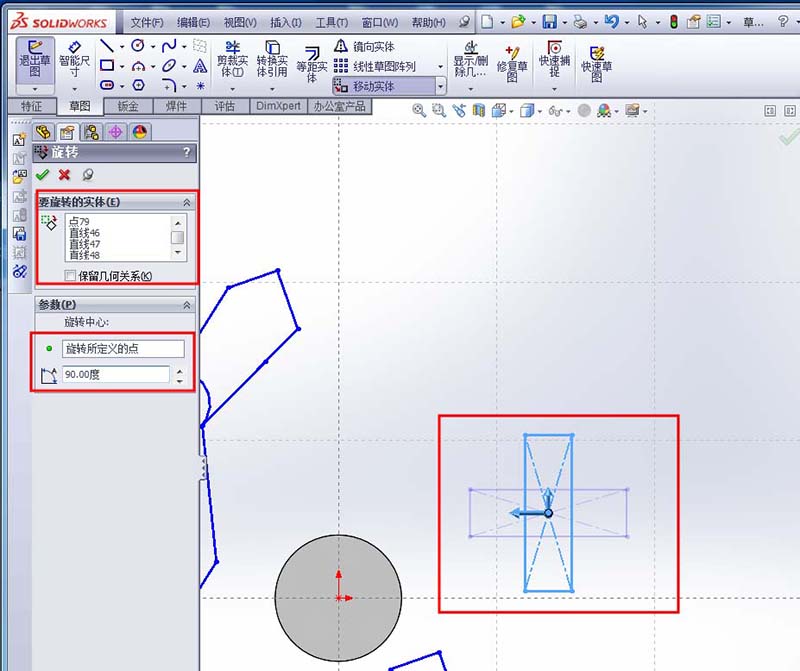

旋转实体命令：选择旋转轮廓，确定旋转中心点，给定旋转角度！该命令比起在Inventor的旋转命令好在，它不会有关联太多其他，直接就能旋转到你想要的角度！

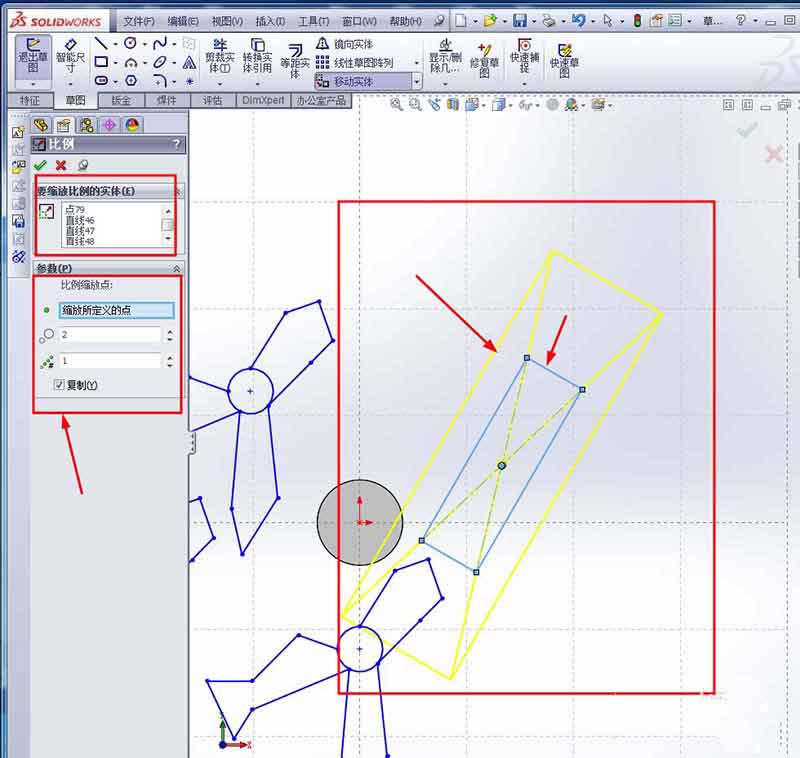

缩放实体比例：可以根据你旋转的草图轮廓，输入一定的比例数值，原模型就会一致变化！

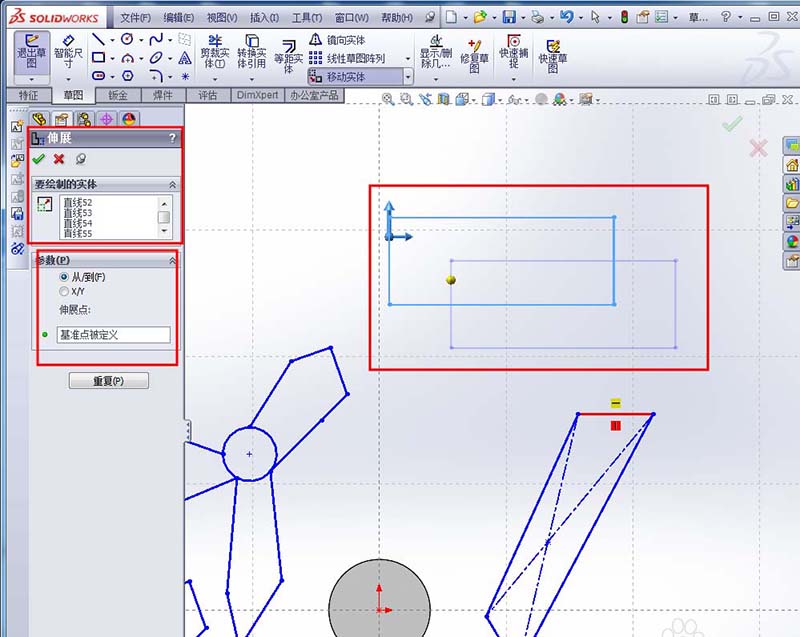

伸展实体命令：实际上跟移动实体没什么区别的！也是选择移动的轮廓，给定移动点即可！
本教程分别有复制实体、旋转实体、缩放实体比例、伸展实体，希望可以帮到大家。
