SolidWorks如何整体缩放零件？
番茄系统家园 · 2022-07-19 02:51:39
SolidWorks如何整体缩放零件？

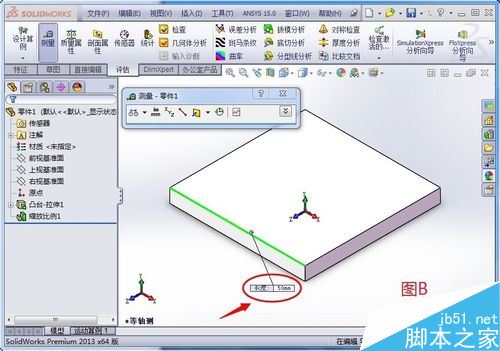

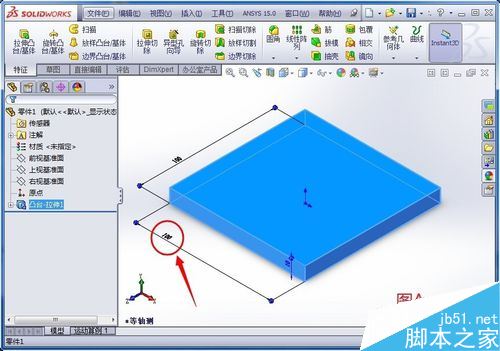

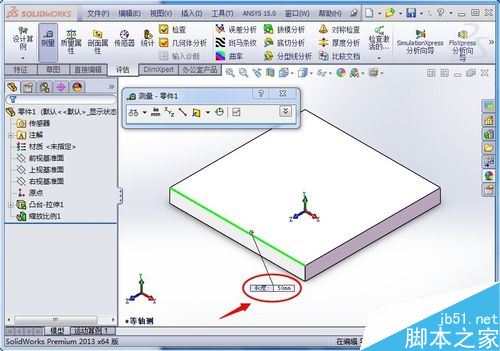

SolidWorks支持对零件进行整体缩放。（如下图A所示）零件被测边长为100，将其整体缩小一倍后，所对应的被测边变为50（如下图B所示），下面简要介绍一下实现零件整体缩放的操作方法。

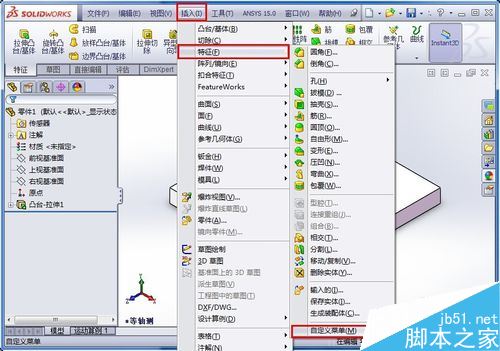

依次点击“插入”、“特征”、“自定义菜单”。

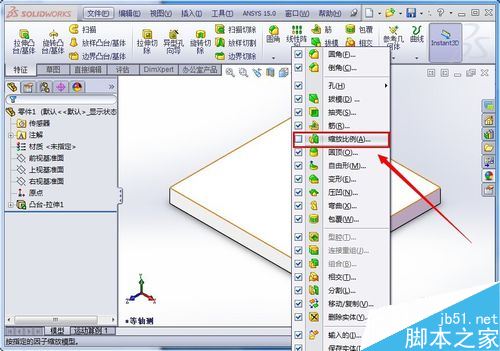

在弹出的对话框中鼠标单击“缩放比例”项左边的勾选框，激活“缩放比例”功能。

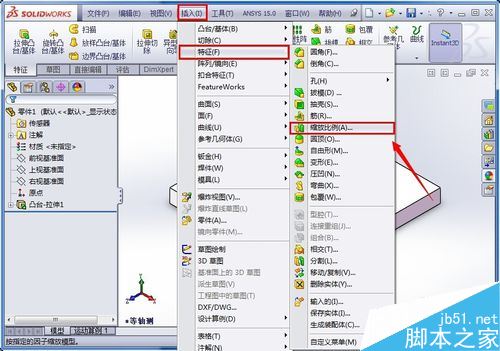

依次点击“插入”、“特征”、“缩放比例”。

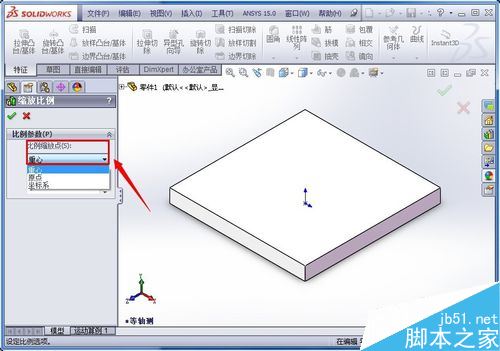

设置比例缩放点，可以采用的比例缩放点有重心、原点和坐标系。

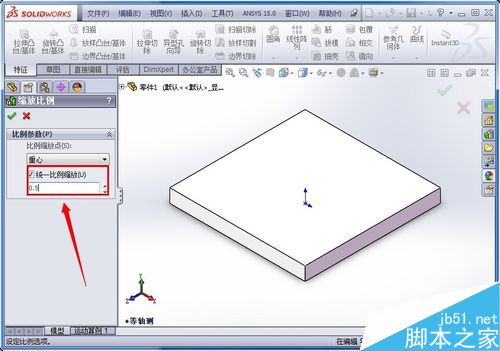

鼠标单击“统一缩放比例”项左边的勾选框，输入比例因子后点击“确定“，则零件就被整体缩放了。

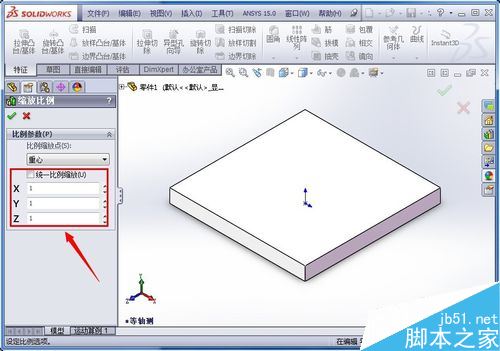

除了进行统一缩放，还可参照三个坐标轴分别设置缩放比例因子（取消勾选“统一缩放比例”项左边的勾选框即可）。
