CAXA怎么给两个圆绘制切线?
番茄系统家园 · 2022-11-07 00:18:45
绘制图纸的时候，经常回用到切线，不管是外切，还是内切，等等，所以切线绘制是很重要的。
- 软件名称：
- caxa2015电子图板 简体中文官方正式版
- 软件大小：
- 966.7MB
- 更新时间：
- 2015-01-26
1、双击运行程序；

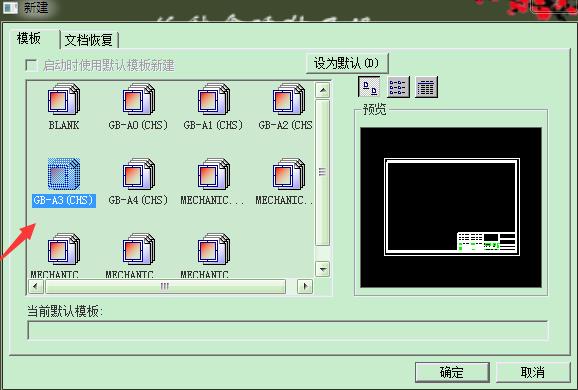

2、新建A3图纸；

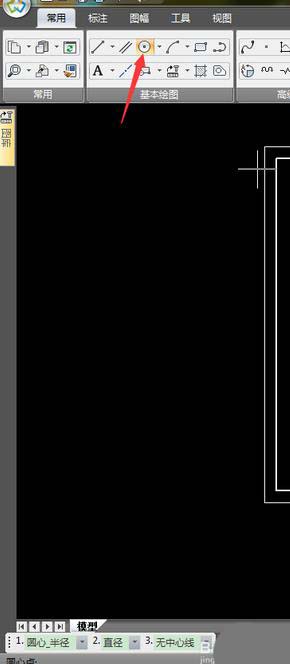

3、选择圆工具；

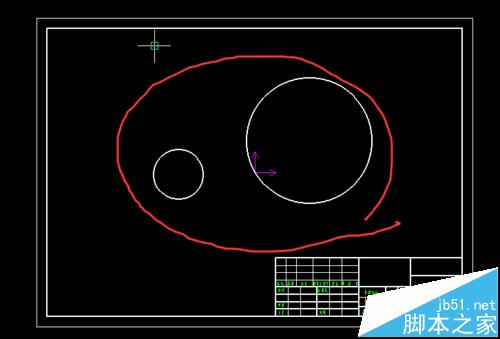

4、绘制2个不想交的大圆与小圆；

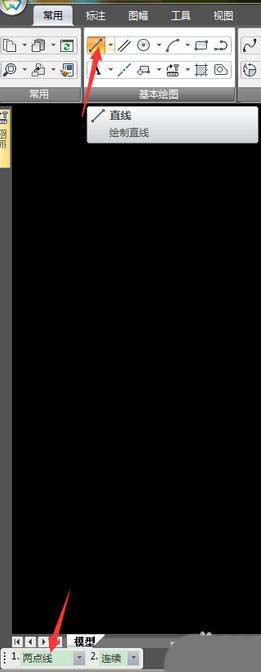

5、选择直线工具；
6、很关键了，这里一定要先按空格键，出现提示对话框，选择切线；
7、然后选择其中一个圆，再按空格键，又出现提示对话框，再次选择切线，然后选择另一个园；

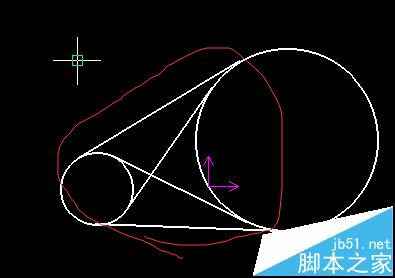

8、2个不重合，不相切，不相交的圆有4条切线，如下图；
9、保存，完成。
注意事项：
注意箭头处
注意一定要先按空格键再选择圆
