SolidWorks怎么画铰制孔螺栓二维工程图?
番茄系统家园 · 2022-11-02 10:26:56
机械零件的铸造和加工离不开提现零件尺寸的二维工程图。下面利用零件“铰制孔螺栓”给大家介绍SolidWorks怎么画工程图：
- 软件名称：
- SolidWorks 2010 SP2.1 中文破解免费版
- 软件大小：
- 4.64GB
- 更新时间：
- 2013-07-29

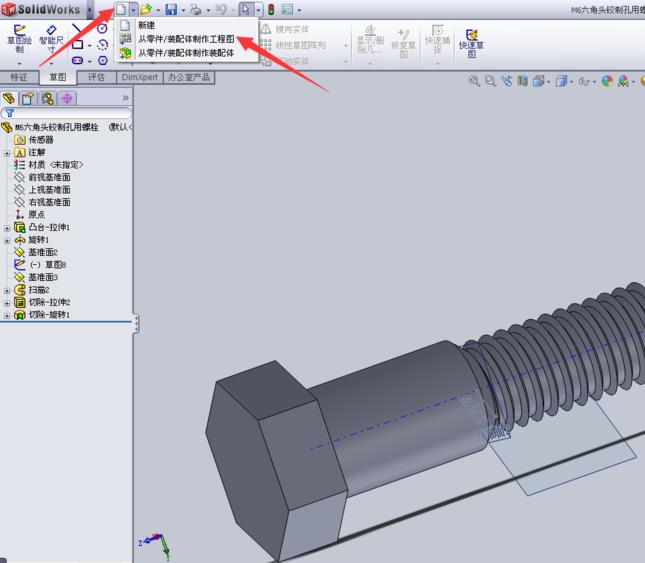

1、点击空白页【新建】图框右边下拉箭头，选择【从零件/装配图制作工程图】

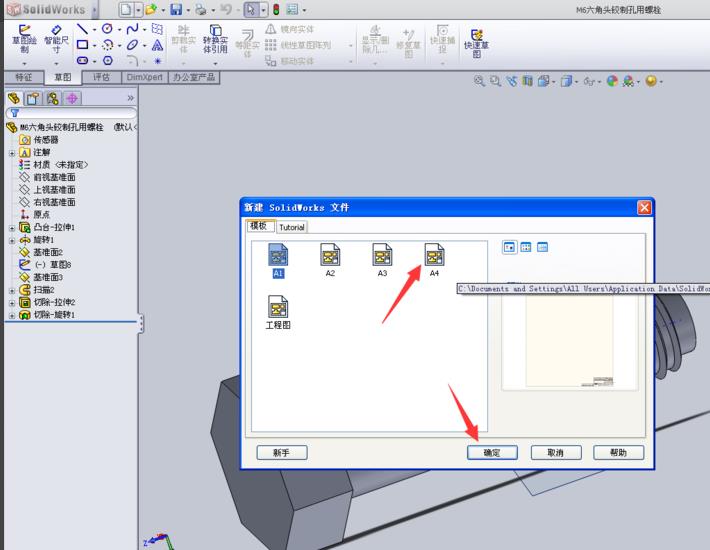

2、选择【A4】工程图，点击【确定】，进入工程图编辑

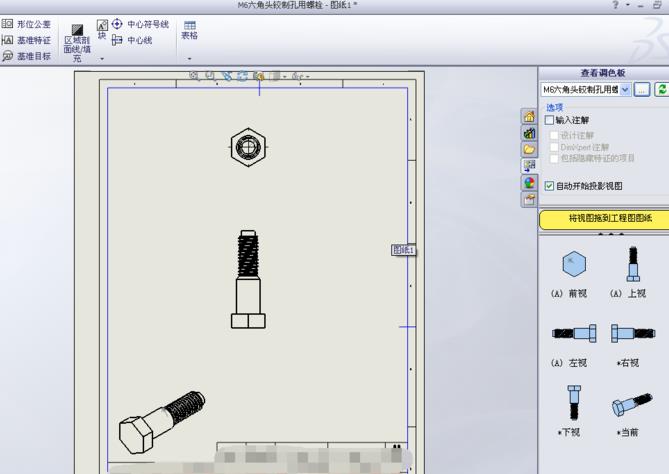

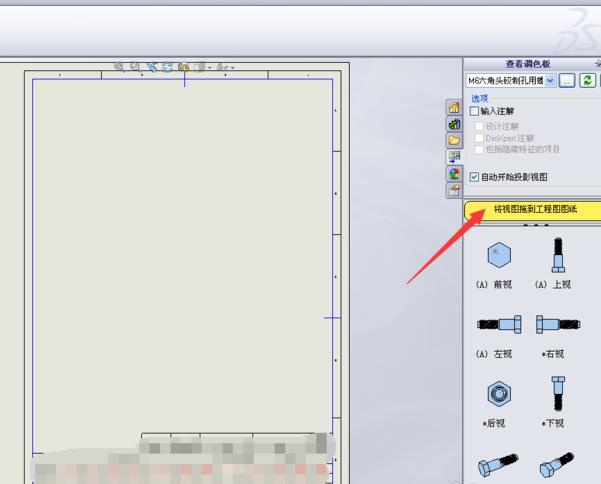

3、可以看到右侧【将视图拖到工程图图纸】，将其中【上视】、【后视】和【等轴测】三个视图移到图纸上，发现相对图纸来说，视图占比太小，不美观

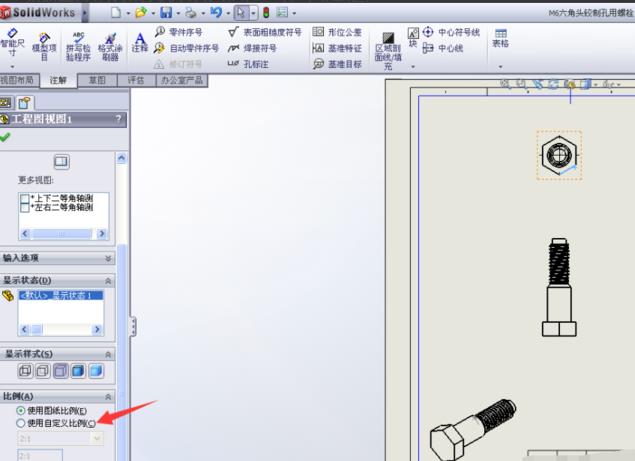

4、点击图纸中【后视】图，在左边参数设定框中，找到【比例】/【使用自定义比例】

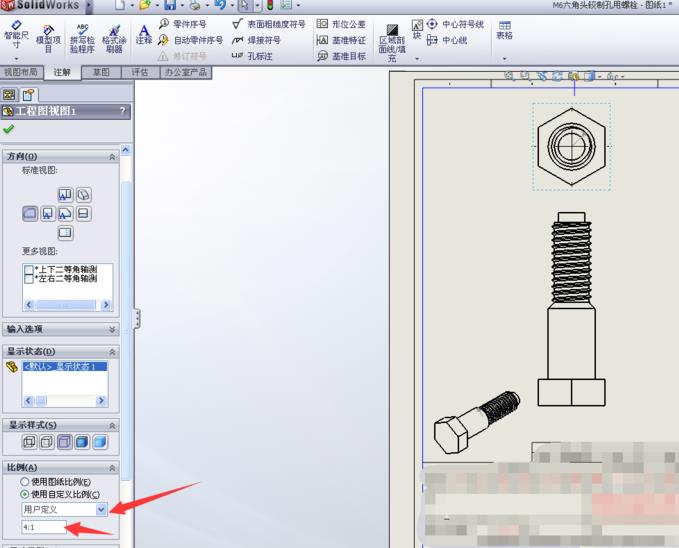

5、选择【用户定义】，设定【4:1】的比例，视图变大，图纸整体美观多了

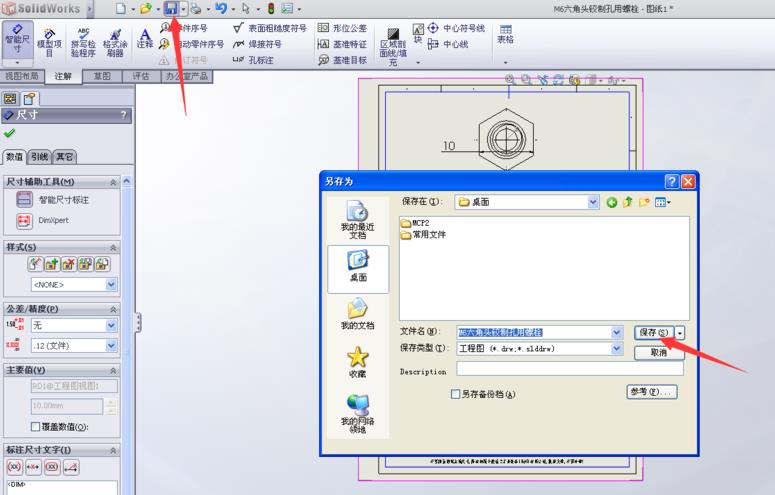

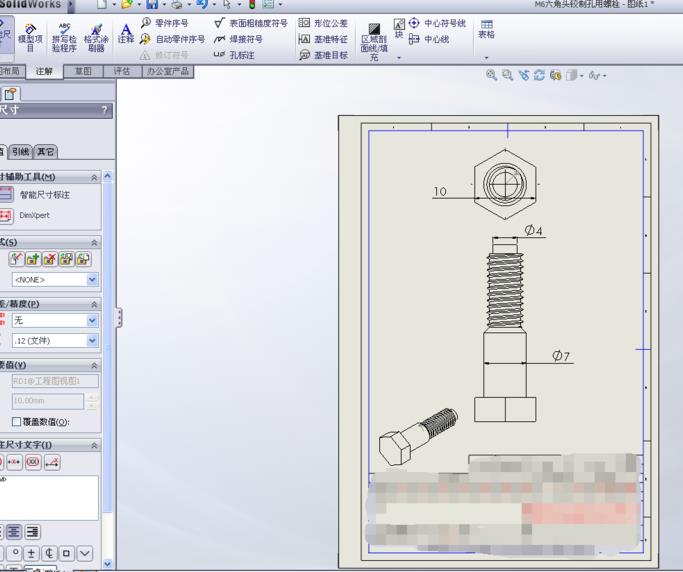

6、选择【智能尺寸】，将图中一些重要尺寸标出，完成之后保存图纸。
