solidworks简单易学，适合画各种零件图和装配体，下面小编将为大家带来利用该软件向实体添加曲面细节的具体操作，一起去看看吧！
- 软件名称：
- solidworks 2015 3d设计软件(附序列号) sp5.0 安装版 64位
- 软件大小：
- 7.76GB
- 更新时间：
- 2018-05-17
- 软件名称：
- SolidWorks 2010 SP2.1 中文破解免费版
- 软件大小：
- 4.64GB
- 更新时间：
- 2013-07-29
方法1：

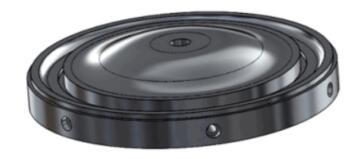

1、首先，您需要打开模型，检查要添加到实体的曲面细节。打开 install_dir\samples\whatsnew\surfaces\intake_cover.sldprt.该模型有两个实体相交： 曲面实体和实体

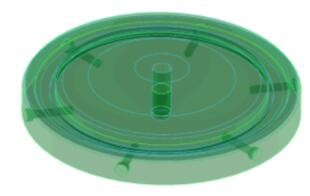

2、在 FeatureManager 设计树中，单击实体(1)，然后单击隐藏 以查看曲面实体

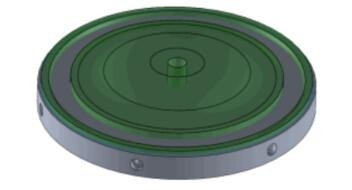

3、在 FeatureManager 设计树中，单击实体(1)，然后单击显示 。
方法2：
1、相交实体和删除区域接下来，您应用相交命令以相交曲面和实体，从而删除设计不需要的区域。在 FeatureManager 设计树中，选择要相交的实体。
a) 展开曲面实体文件夹，然后选择曲面实体曲面-旋转1。
b) 展开实体文件夹，然后选择实体 CircPattern1。
2、单击相交 （特征工具栏）或插入 > 特征 > 相交。随即在 PropertyManager 中选中曲面-旋转1 和 CircPattern1。
3、在 PropertyManager 中，单击相交。

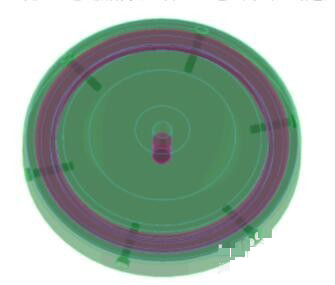

4、选择区域1、区域3 和区域5。您选择的区域未作为添加的几何体纳入。 通过删除区域 3 和 5，您可以从结果实体中排除中心孔。 通过删除区域 1，您可以在创建外凹槽的同时排除材料的内环。
5、在 PropertyManager 中的选项下，选择消耗曲面，以在单击 时从 FeatureManager 设计树删除曲面实体。

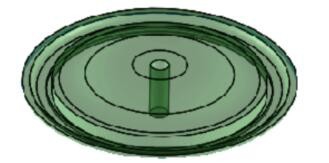

6、单击打勾
7、将该零件保存为 my_intake_cover.sldprt。
